THERMPAC
THERMPAC

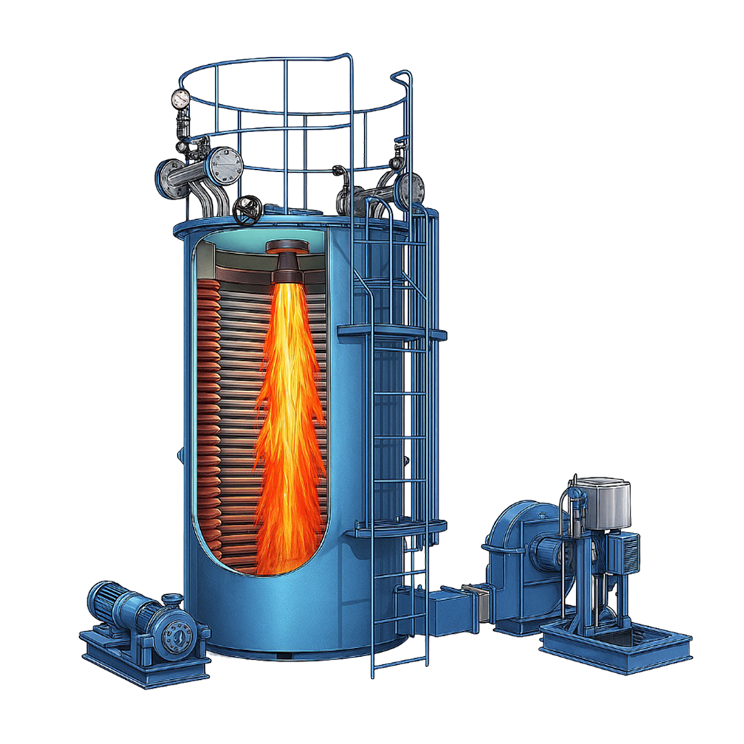

Aquecedor de Fluido Térmico a Óleo e Gás

  • Eficiência geral de 85% (+/-2%) no PCI
  • Sistema de aquecimento de alta capacidade
  • Opção multicombustível - óleos pesados, óleos leves e gases
  • Robusto - requer muito pouca manutenção
  • Sistemas de queima de combustível sobre-leito e sob-leito podem ser incorporados
  • Grande área de transferência de calor no leito e convectiva
Consultar Agora
THERMPAC
Features

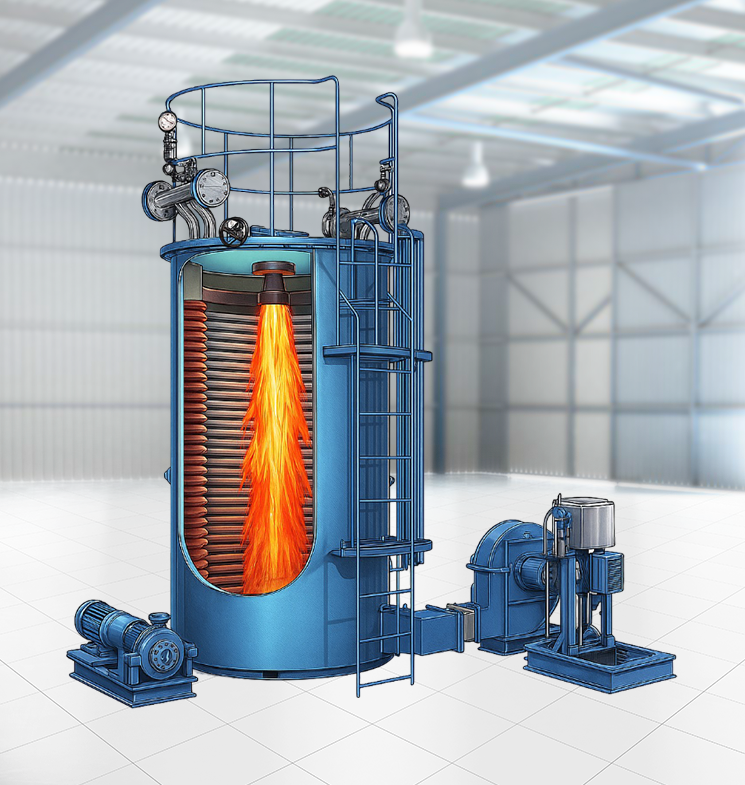

Aquecedor de Fluido Térmico Vertical de Três Passes a Óleo e Gás

A série THERMPAC é um aquecedor de fluido térmico vertical de três passes e alta eficiência, projetado para processos industriais exigentes. Projetada com flexibilidade de combustível versátil, a THERMPAC pode queimar eficientemente uma ampla gama de combustíveis líquidos e gasosos, incluindo óleos pesados, óleos leves e gás natural.

Ao utilizar um sofisticado design de transferência de calor radiante-convectiva de três passes, a THERMPAC garante máxima recuperação de calor e economia de combustível mantendo um espaço vertical compacto.

Faixa de Operação

  • Capacidade – 100.000 kcal/h a 2.000.000 kcal/h.
  • Combustível – Óleos pesados, óleos leves e gases
  • Temperatura – 300°C
Consultar Agora

Desempenho Térmico Superior e Segurança

A THERMPAC é projetada para entregar altas temperaturas de processo (até 300°C) mantendo pressões de operação muito baixas. Isso reduz significativamente os riscos e custos associados aos sistemas de vapor de alta pressão.

  • Design de Três Passes: Os gases de combustão viajam através de três passes distintos, garantindo o maior tempo de contato possível com as serpentinas de transferência de calor para máxima eficiência térmica.
  • Flexibilidade de Combustível: Alterne facilmente entre óleos pesados (LDO/FO), óleos leves (Diesel) e gases (GLP/GNV) com base na disponibilidade e eficiência de custo.
  • Layout Vertical Compacto: O design vertical minimiza os requisitos de espaço no chão e permite integração mais fácil em layouts de planta existentes.
  • Baixa Pressão, Alto Calor: Atinja temperaturas consistentes de até 350°C (com designs especiais) em pressões atmosféricas ou quase atmosféricas, melhorando a segurança geral da planta.

Principais Características

  • Serpentinas de Alta Eficiência: Tubos sem costura enrolados com precisão garantem fluxo de óleo ideal e evitam superaquecimento localizado.
  • Automação Avançada: Equipada com queimadores de alta qualidade e um painel de controle totalmente automático para regulação precisa de temperatura e intertravamentos de segurança.
  • Facilidade de Manutenção: A configuração vertical permite fácil acesso ao queimador e portas de limpeza de fuligem.

Especificações Técnicas

Especificação Unidade TP-10 TP-20 TP-40 TP-60 TP-80 TP-100 TP-150 TP-200
Geral
Produção máxima de calor M. Kcal/hr 0.1 0.2 0.4 0.6 0.8 1.0 1.5 2.0
temperatura máxima de operação °C 280 280 280 280 280 280 280 280
Elevação de temperatura do aquecedor de fluido térmico °C 30 30 30 30 30 30 30 30
Entrada/Saída de Óleo Quente MM 40 50 80 100 125 150 150 200
Área de superfície de aquecimento do aquecedor M² 6 12 24 36 54 60 90 120
capacidade de retenção de óleo do aquecedor liter 30 78 223 333 666 741 1398 1863
Queimador Queimador Jato de Pressão Montado no Topo
Tipo de Combustível Combustível DIESEL, GLP, GN, PNG, FO, LDO
Eficiência das Caldeiras
Com Gás % 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2
Com Óleo % 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2
Consumo de Combustível
Diesel (10500) Kg/hr 11 22 43 65 87 108 162 216
Óleo Combustível (9600) Kg/hr 12 24 47 71 95 118 178 237
LDO (10200) Kg/hr 11 22 45 67 89 111 167 223
GLP (11000) Kg/hr 10 21 42 63 84 104 157 209
Gás natural (8900) M³/hr 13 26 52 77 103 129 194 258
Carga Elétrica
Bomba de Circulação de Óleo H.P. 5.00 7.50 10.00 15.00 20.00 25.00 30.00 40.00
Soprador do Queimador (óleo) H.P. 1.00 2.00 5.00 7.50 7.50 10.00 12.5 15
Bomba de Combustível H.P. 0.50 0.50 1.00 1.50 1.50 2.00 2.0 2.0
Carga Elétrica Total H.P. 6.50 10.00 16.00 24.00 29.00 37.00 44.50 57.00
Dimensão Geral e Peso
C X L X A Miter 1.2X1.8X2.5 1.5X2.0X2.8 2.0X2.6X3.2 2.7X2.6X3.6 3.0X2.7X4.0 3.4X2.8X4.5 3.6X3.3X5.3 4.0X3.5X6.0
Peso Seco Kg 1200 1600 2100 2300 3200 3600 5500 7000
Diâmetro Superior da Chaminé mm 200 200 300 400 450 450 550 600
NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio.
  • O PCS do diesel é de 10500 Kcal/kg.
  • O PCS do óleo combustível é de 9600 Kcal/kg.
  • O PCS do LDO é de 10200 Kcal/kg.
  • O PCS do GLP é de 11000 Kcal/kg.
  • O PCS do gás natural é de 8900 Kcal/kg.

Perguntas Frequentes (FAQ) sobre Aquecedor de Fluido Térmico Vertical de Três Passes a Óleo e Gás

Um design de três passes força os gases quentes de combustão a viajar através do aquecedor três vezes antes de sair. Isso maximiza o calor absorvido pelo óleo térmico, resultando em eficiência de combustível muito maior e temperaturas de exaustão mais baixas.

A THERMPAC é projetada para flexibilidade multicombustível. Dependendo do queimador instalado, você pode usar Óleo Pesado (FO), Óleo Diesel Leve (LDO), Diesel, Gás Natural ou GLP. Isso permite que você escolha o combustível mais econômico disponível.

Aquecedores de fluido térmico podem atingir 300°C em pressões muito baixas (frequentemente abaixo de 2-3 kg/cm²), enquanto uma caldeira a vapor exigiria pressão extremamente alta (acima de 85 kg/cm²) para atingir essa mesma temperatura. Isso torna os sistemas de fluido térmico mais seguros e baratos de manter.

O layout vertical é ideal para fábricas com espaço limitado no chão. Também fornece melhor circulação térmica para o óleo e simplifica a manutenção do queimador, já que o queimador é facilmente acessível.

O sistema inclui vários intertravamentos de segurança, como interruptores de baixo fluxo de óleo, cortes de alta temperatura, sensores de falha de chama (para gás/óleo) e válvulas de alívio de pressão, garantindo que o aquecedor opere com segurança 24 horas por dia, 7 dias por semana.
