THERMPAC
THERMPAC

Nagrzewnica oleju termalnego opalana olejem i gazem

  • Ogólna sprawność 85% (+/-2%) wg NCV
  • Wysokowydajny system grzewczy
  • Opcja wielopaliwowa – oleje ciężkie, oleje lekkie i gazy
  • Wytrzymała konstrukcja – wymaga minimalnej konserwacji
  • Możliwość zastosowania systemów spalania paliwa nad złożem i pod złożem
  • Duża powierzchnia wymiany ciepła w złożu i konwekcyjna
Zapytaj teraz
THERMPAC
Features

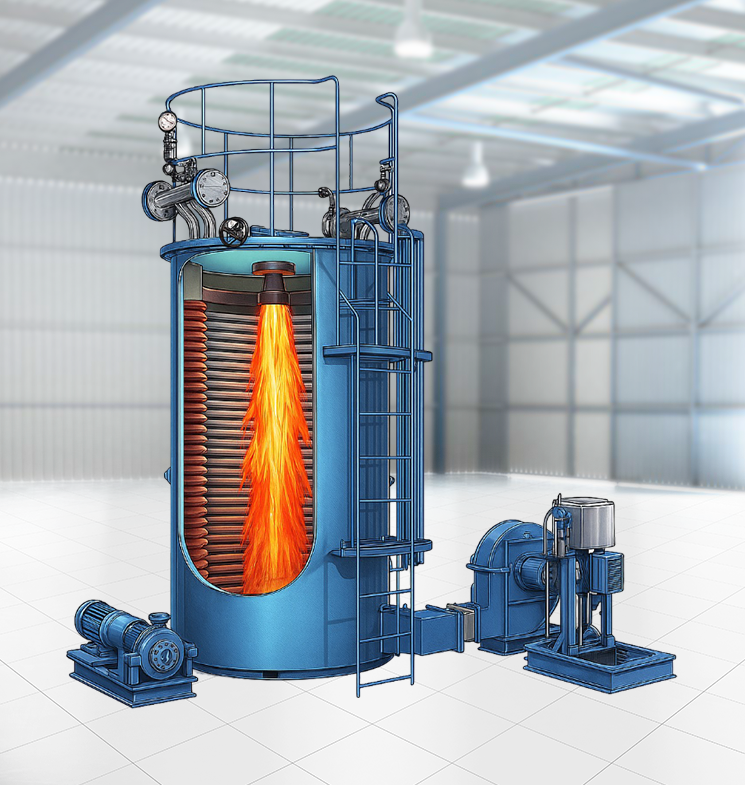

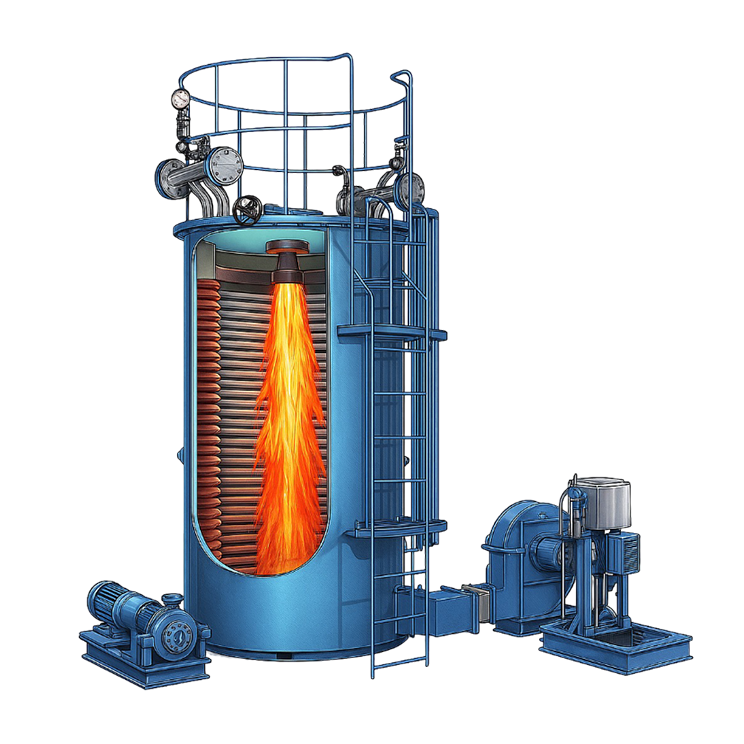

Pionowa trzyciągowa nagrzewnica oleju termalnego opalana olejem i gazem

Seria THERMPAC to wysokowydajna, pionowa trzyciągowa nagrzewnica oleju termalnego zaprojektowana dla wymagających procesów przemysłowych. Zaprojektowana z myślą o wszechstronnej elastyczności paliwowej, THERMPAC może efektywnie spalać szeroką gamę paliw ciekłych i gazowych, w tym oleje ciężkie, oleje lekkie i gaz ziemny.

Dzięki zaawansowanej trzyciągowej konstrukcji wymiany ciepła promienisto-konwekcyjnej, THERMPAC zapewnia maksymalny odzysk ciepła i oszczędność paliwa przy zachowaniu kompaktowej pionowej zabudowy.

Zakres pracy

  • Wydajność – od 0,1 mln kcal/godz. do 2,0 mln kcal/godz.
  • Paliwo – oleje ciężkie, oleje lekkie i gazy
  • Temperatura - 300℃
Zapytaj teraz

Doskonała wydajność cieplna i bezpieczeństwo

THERMPAC został zaprojektowany, aby zapewniać wysokie temperatury procesowe (do 300°C) przy zachowaniu bardzo niskiego ciśnienia roboczego. Znacząco zmniejsza to ryzyko i koszty związane z systemami pary wysokociśnieniowej.

  • Konstrukcja trzyciągowa: Gazy spalinowe przepływają przez trzy odrębne ciągi, zapewniając najdłuższy możliwy czas kontaktu z wężownicami wymiany ciepła dla maksymalnej sprawności cieplnej.
  • Elastyczność paliwowa: Płynnie przełączaj się między olejami ciężkimi (LDO/FO), olejami lekkimi (olej napędowy) i gazami (LPG/CNG) w zależności od dostępności i opłacalności.
  • Kompaktowy pionowy układ: Pionowa konstrukcja minimalizuje wymagania dotyczące powierzchni podłogi i ułatwia integrację z istniejącymi układami zakładu.
  • Niskie ciśnienie, wysoka temperatura: Osiągaj stałe temperatury do 350°C (w wykonaniach specjalnych) przy ciśnieniu atmosferycznym lub bliskim atmosferycznemu, zwiększając ogólne bezpieczeństwo zakładu.

Kluczowe cechy

  • Wysokowydajne wężownice: Precyzyjnie nawijane bezszwowe rury zapewniają optymalny przepływ oleju i zapobiegają miejscowemu przegrzewaniu.
  • Zaawansowana automatyka: Wyposażona w wysokiej jakości palniki oraz w pełni automatyczny panel sterowania do precyzyjnej regulacji temperatury i blokad bezpieczeństwa.
  • Łatwość konserwacji: Pionowa konfiguracja umożliwia łatwy dostęp do palnika i otworów do czyszczenia sadzy.

Specyfikacja techniczna

Specyfikacja Jednostka TP-10 TP-20 TP-40 TP-60 TP-80 TP-100 TP-150 TP-200
Ogólne
Maksymalna moc cieplna M. Kcal/hr 0.1 0.2 0.4 0.6 0.8 1.0 1.5 2.0
Maksymalna temperatura robocza °C 280 280 280 280 280 280 280 280
Wzrost temperatury nagrzewnicy oleju termalnego °C 30 30 30 30 30 30 30 30
Wlot/wylot gorącego oleju MM 40 50 80 100 125 150 150 200
Powierzchnia grzewcza nagrzewnicy M² 6 12 24 36 54 60 90 120
Pojemność oleju w nagrzewnicy liter 30 78 223 333 666 741 1398 1863
Palnik Palnik nadmuchowy montowany na górze
Rodzaj paliwa Paliwo OLEJ NAPĘDOWY, LPG, NG., PNG, FO,LDO
Sprawność kotła
Na gazie % 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2 87 +/-2
Na oleju % 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2
Zużycie paliwa
Olej napędowy (10500) Kg/hr 11 22 43 65 87 108 162 216
Olej opałowy (9600) Kg/hr 12 24 47 71 95 118 178 237
LDO (10200) Kg/hr 11 22 45 67 89 111 167 223
LPG (11000) Kg/hr 10 21 42 63 84 104 157 209
Gaz ziemny (8900) M³/hr 13 26 52 77 103 129 194 258
Obciążenie elektryczne
Pompa obiegowa oleju H.P. 5.00 7.50 10.00 15.00 20.00 25.00 30.00 40.00
Dmuchawa palnika (olej) H.P. 1.00 2.00 5.00 7.50 7.50 10.00 12.5 15
Pompa paliwa H.P. 0.50 0.50 1.00 1.50 1.50 2.00 2.0 2.0
Całkowite obciążenie elektryczne H.P. 6.50 10.00 16.00 24.00 29.00 37.00 44.50 57.00
Wymiary ogólne i masa
D X S X W Miter 1.2X1.8X2.5 1.5X2.0X2.8 2.0X2.6X3.2 2.7X2.6X3.6 3.0X2.7X4.0 3.4X2.8X4.5 3.6X3.3X5.3 4.0X3.5X6.0
Masa własna Kg 1200 1600 2100 2300 3200 3600 5500 7000
Średnica górna komina mm 200 200 300 400 450 450 550 600
UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia.
  • Wartość opałowa (GCV) oleju napędowego wynosi 10500 kcal/kg.
  • Wartość opałowa (GCV) oleju opałowego wynosi 9600 kcal/kg.
  • Wartość opałowa (GCV) LDO wynosi 10200 kcal/kg.
  • Wartość opałowa (GCV) LPG wynosi 11000 kcal/kg.
  • Wartość opałowa (GCV) gazu ziemnego wynosi 8900 kcal/kg.

Najczęściej zadawane pytania (FAQ) dotyczące pionowej trzyciągowej nagrzewnicy oleju termalnego opalanej olejem i gazem

Konstrukcja trzyciągowa zmusza gorące gazy spalinowe do trzykrotnego przepływu przez nagrzewnicę przed opuszczeniem jej. Maksymalizuje to ilość ciepła pochłanianego przez olej termalny, co skutkuje znacznie wyższą sprawnością paliwową i niższymi temperaturami spalin.

THERMPAC został zaprojektowany z myślą o elastyczności wielopaliwowej. W zależności od zainstalowanego palnika, mogą Państwo używać oleju ciężkiego (FO), lekkiego oleju napędowego (LDO), oleju napędowego, gazu ziemnego lub LPG. Pozwala to wybrać najbardziej opłacalne dostępne paliwo.

Nagrzewnice oleju termalnego mogą osiągnąć 300°C przy bardzo niskim ciśnieniu (często poniżej 2-3 kg/cm²), podczas gdy kocioł parowy wymagałby niezwykle wysokiego ciśnienia (ponad 85 kg/cm²), aby osiągnąć tę samą temperaturę. Sprawia to, że systemy oleju termalnego są bezpieczniejsze i tańsze w utrzymaniu.

Pionowy układ jest idealny dla zakładów o ograniczonej powierzchni podłogi. Zapewnia również lepszą cyrkulację cieplną oleju i upraszcza konserwację palnika, ponieważ jest on łatwo dostępny.

System zawiera szereg blokad bezpieczeństwa, takich jak czujniki niskiego przepływu oleju, wyłączniki wysokiej temperatury, czujniki zaniku płomienia (dla gazu/oleju) oraz zawory bezpieczeństwa, zapewniając bezpieczną pracę nagrzewnicy 24 godziny na dobę.
