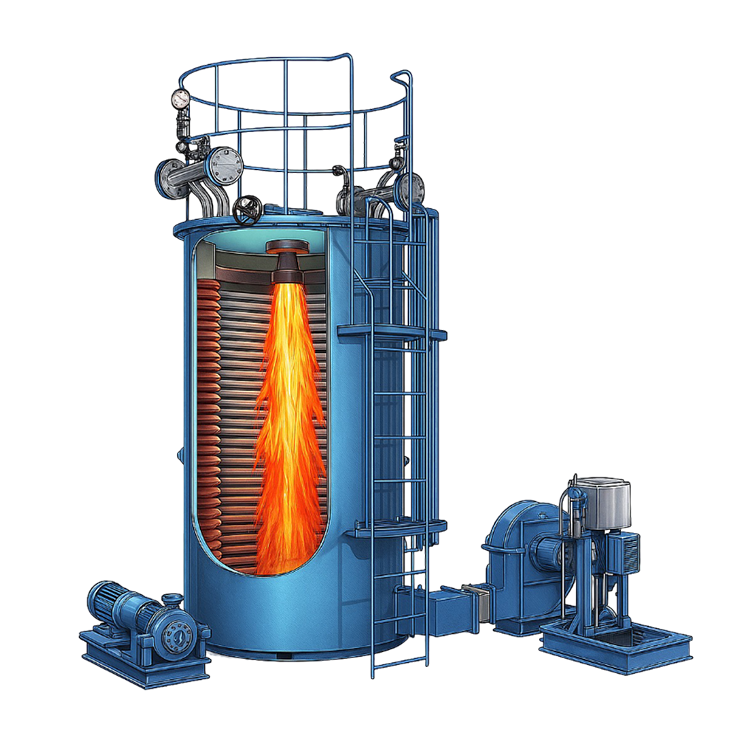

THERMPAC
Vertikálny trojťahový ohrievač teplonosnej kvapaliny na olej a plyn
Séria THERMPAC je vysoko účinný, vertikálny trojťahový ohrievač teplonosnej kvapaliny navrhnutý pre náročné priemyselné procesy. Séria THERMPAC, navrhnutá s univerzálnou flexibilitou paliva, dokáže efektívne spaľovať širokú škálu kvapalných a plynných palív vrátane ťažkých olejov, ľahkých olejov a zemného plynu.
Vďaka sofistikovanej trojťahovej sálavo-konvekčnej konštrukcii prenosu tepla zaisťuje THERMPAC maximálne spätné získavanie tepla a hospodárnosť paliva pri zachovaní kompaktných vertikálnych rozmerov.
Prevádzkový rozsah
- Kapacita – 0,1 milióna kcal/hod. až 2,0 milióna kcal/hod.
- Palivo – ťažké oleje, ľahké oleje a plyny
- Teplota – 300 °C
Vynikajúci tepelný výkon a bezpečnosť
THERMPAC je navrhnutý na dodávanie vysokých procesných teplôt (do 300 °C) pri zachovaní veľmi nízkeho prevádzkového tlaku. Tým sa výrazne znižujú riziká a náklady spojené s vysokotlakovými parnými systémami.
- Trojťahová konštrukcia: Spaľovacie plyny prechádzajú cez tri samostatné ťahy, čím sa zaisťuje najdlhší možný čas kontaktu s cievkami prenosu tepla pre maximálnu tepelnú účinnosť.
- Flexibilita paliva: Bezproblémovo prepínajte medzi ťažkými olejmi (LDO/FO), ľahkými olejmi (naftou) a plynmi (LPG/CNG) na základe dostupnosti a nákladovej efektívnosti.
- Kompaktné vertikálne usporiadanie: Vertikálna konštrukcia minimalizuje nároky na podlahovú plochu a umožňuje jednoduchšiu integráciu do existujúceho rozloženia prevádzky.
- Nízky tlak, vysoké teplo: Dosiahnite konzistentné teploty do 350 °C (pri špeciálnych konštrukciách) pri atmosférickom alebo takmer atmosférickom tlaku, čím sa zvyšuje celková bezpečnosť prevádzky.

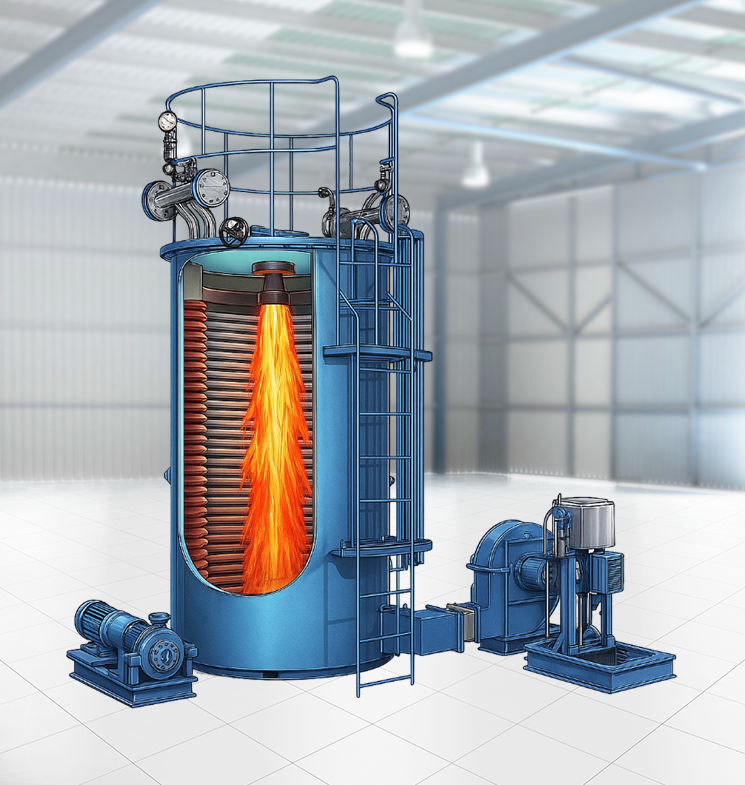

Kľúčové vlastnosti
- Vysoko účinné cievky: Presne navinuté bezšvíkové rúrky zaisťujú optimálny prietok oleja a zabraňujú lokálnemu prehriatiu.
- Pokročilá automatizácia: Vybavený kvalitnými horákmi a plne automatickým ovládacím panelom pre presnú reguláciu teploty a bezpečnostné blokovania.
- Jednoduchosť údržby: Vertikálna konfigurácia umožňuje jednoduchý prístup k horáku a čistiacim portom sadzí.
| Špecifikácia | Jednotka | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||
| Maximálny tepelný výkon | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximálna prevádzková teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Nárast teploty ohrievača teplonosnej kvapaliny | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horúceho oleja | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Vykurovacia plocha ohrievača | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| Kapacita zádrže oleja ohrievača | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Horák | Tlakovo-tryskový horák montovaný zhora | ||||||||
| Typ paliva | Palivo | NAFTA, LPG, NG, PNG, FO, LDO | |||||||
| Účinnosť kotlov | |||||||||
| Na plyne | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Na oleji | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Spotreba paliva | |||||||||
| Nafta (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Vykurovací olej (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Zemný plyn (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Elektrická záťaž | |||||||||
| Cirkulačné olejové čerpadlo | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Dúchadlo horáka (olej) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Palivové čerpadlo | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Celková elektrická záťaž | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Celkové rozmery a hmotnosť | |||||||||
| D x Š x V | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Suchá hmotnosť | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Priemer vrchu komína | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||
- GCV nafty je 10500 kcal/kg.
- GCV vykurovacieho oleja je 9600 kcal/kg.
- GCV LDO je 10200 kcal/kg.
- GCV LPG je 11000 kcal/kg.
- GCV zemného plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o vertikálnom trojťahovom ohrievači teplonosnej kvapaliny na olej a plyn
Trojťahová konštrukcia núti horúce spaľovacie plyny prechádzať cez ohrievač trikrát pred výstupom. Tým sa maximalizuje teplo absorbované tepelným olejom, čo vedie k výrazne vyššej palivovej účinnosti a nižším výfukovým teplotám.
THERMPAC je navrhnutý pre flexibilitu viacerých palív. V závislosti od nainštalovaného horáka môžete použiť ťažký olej (FO), ľahký vykurovací olej (LDO), naftu, zemný plyn alebo LPG. To vám umožňuje vybrať si najnákladovo efektívnejšie dostupné palivo.
Ohrievače teplonosnej kvapaliny dokážu dosiahnuť 300 °C pri veľmi nízkych tlakoch (často pod 2 – 3 kg/cm²), zatiaľ čo parný kotol by na dosiahnutie rovnakej teploty vyžadoval extrémne vysoký tlak (nad 85 kg/cm²). To robí systémy s tepelným olejom bezpečnejšími a lacnejšími na údržbu.
Vertikálne usporiadanie je ideálne pre závody s obmedzenou podlahovou plochou. Poskytuje tiež lepšiu tepelnú cirkuláciu pre olej a zjednodušuje údržbu horáka, keďže horák je ľahko dostupný.
Systém obsahuje niekoľko bezpečnostných blokovaní, ako spínače nízkeho prietoku oleja, odstavenie pri vysokej teplote, snímače zlyhania plameňa (pre plyn/olej) a poistné ventily, čím zaisťuje bezpečnú nepretržitú prevádzku ohrievača.
