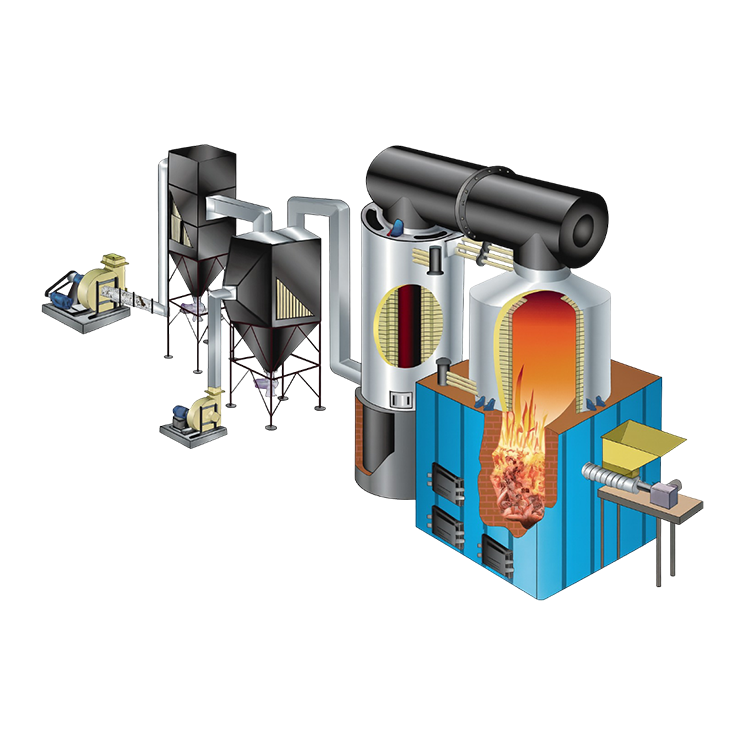

VFF SERIES
Vertikálny štvorťahový ohrievač teplonosnej kvapaliny FBC
Séria VFF predstavuje vrchol vysokokapacitného tepelného ohrevu s využitím technológie fluidného spaľovania (FBC). Tento vertikálny štvorťahový systém je špeciálne navrhnutý tak, aby poskytoval maximálnu tepelnú účinnosť spaľovaním širokej škály nákladovo výhodných, voľne tečúcich tuhých palív vrátane poľnohospodárskeho odpadu a práškového uhlia.
Spojením štvorťahovej sálavo-konvekčnej konštrukcie prenosu tepla s pokročilou technológiou FBC umožňuje séria VFF vysoké procesné teploty pri pozoruhodne nízkom prevádzkovom tlaku, čím zaisťuje bezpečnosť aj výrazné úspory nákladov na palivo.
Prevádzkový rozsah
- Kapacita – 0,4 až 10,0 milióna kcal/hod.
- Palivo – práškové uhlie, ryžové plevy, piliny, petrolkoks
- Teplota – 300 °C
Pokročilé fluidné spaľovanie (FBC)
Séria VFF je navrhnutá pre univerzálne spracovanie paliva. Spaľovací systém obsahuje:
- Automatizované podávanie paliva: Vysoko účinné skrutkové podávače pre konzistentnú dodávku paliva.
- Presné riadenie vzduchu: Integrované I.D. (indukovaný ťah) a F.D. (nútený ťah) ventilátory pracujú spolu so špecializovanou vzduchovou komorou a tryskami, aby udržali suspendovanú „fluidnú“ vrstvu paliva pre úplné spaľovanie.
- Stavba ohniska na mieste: Vyzdievaná komora sa presne stavia na mieste, aby sa zaistila optimálna izolácia a tepelná zádrž.

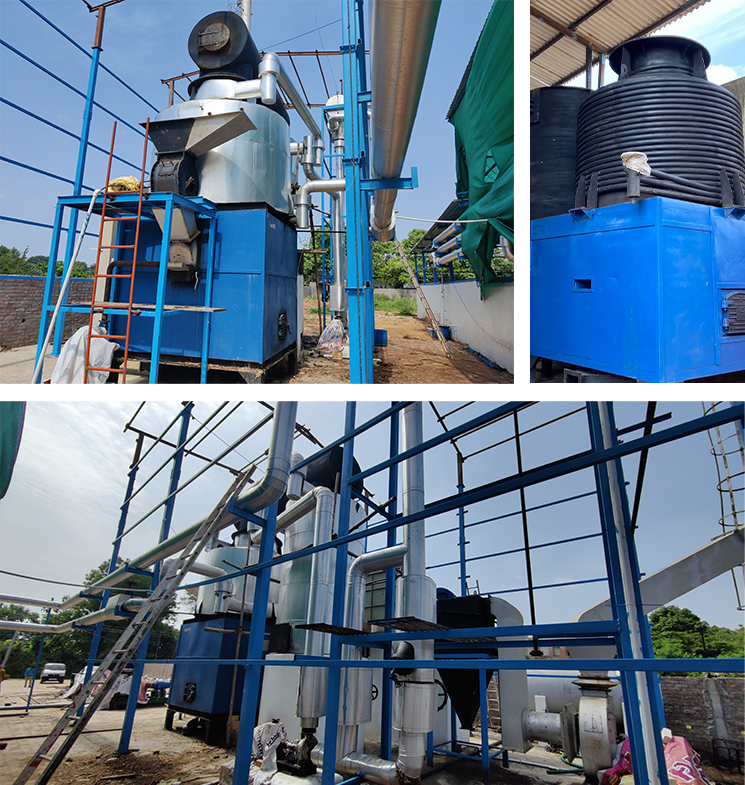

Kľúčové vlastnosti a výhody
- Štvorťahová konštrukcia: Táto jedinečná konfigurácia maximalizuje čas kontaktu medzi dymovými plynmi a vykurovacími cievkami, čo vedie k lepšiemu spätnému získavaniu tepla v porovnaní so štandardnými trojťahovými systémami.
- Flexibilita viacerých palív: Navrhnutý na spaľovanie nákladovo efektívnych „voľne tečúcich“ palív ako ryžové plevy, piliny, práškové uhlie a petrolkoks.
- Ekologická prevádzka: Vybavený pokročilým zariadením na reguláciu znečistenia, aby spĺňal prísne environmentálne normy.
- Nízky tlak, vysoké teplo: Dosiahnite teploty do 300 °C pri takmer atmosférickom tlaku, čím sa znižujú riziká spojené s vysokotlakovými parnými systémami.
Odvetvia, ktorým slúžime
Séria VFF je preferovanou voľbou pre veľkorozmerné priemyselné aplikácie vyžadujúce konzistentné, vysokoteplotné teplo:
- Textilný priemysel: Pre spracovanie tkanín, farbenie a operácie napínacích strojov.
- Chemický a farmaceutický priemysel: Pre reaktory, destiláciu a vysokoteplotné spracovanie.
- Preglejka a laminátové materiály: Pre lisovanie a vytvrdzovanie živice.
- Spracovanie potravín: Pre veľkoobjemové sušenie, praženie a rafináciu jedlých olejov.
- Gumárenský a plastikársky priemysel: Pre vulkanizáciu a extrúzne procesy.
| Špecifikácia | Jednotka | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | ||||||||||
| Maximálny tepelný výkon | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maximálna prevádzková teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Nárast teploty ohrievača teplonosnej kvapaliny | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horúceho oleja | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Vykurovacia plocha ohrievača | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Kapacita zádrže oleja ohrievača | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Režim spaľovania | Automatický vrhací skrutkový podávač | |||||||||
| Typ paliva | Palivo | Drvené brikety, ryžové plevy, uhlie, | ||||||||
| Účinnosť kotla | ||||||||||
| Na drvených briketách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na ryžových plevách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na uhlí | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Spotreba paliva | ||||||||||
| Drvené brikety (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Ryžové plevy (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Uhlie (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrická záťaž | ||||||||||
| Cirkulačné olejové čerpadlo | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID ventilátor bez BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD ventilátor s APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD ventilátor s motorom | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Skrutkový podávač | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Celková elektrická záťaž | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | ||||||||||
- GCV drvených brikiet je 4000 kcal/kg.
- GCV ryžových pliev je 3000 kcal/kg.
- GCV uhlia je 4500 kcal/kg.
Často kladené otázky (FAQ) o vertikálnom štvorťahovom ohrievači teplonosnej kvapaliny FBC
Štvorťahová konštrukcia núti horúce plyny prechádzať cez ohrievač o jedenkrát viac pred výstupom. To umožňuje absorbovať viac tepla teplonosnou kvapalinou, čo vedie k nižším teplotám v komíne a výrazne vyššej celkovej účinnosti paliva.
Technológia FBC udržiava častice paliva v suspenzii v horúcom lôžku piesku alebo popola pomocou vysokotlakového vzduchu. Tým sa zaisťuje 100 % spaľovanie palív nízkej kvality, ako ryžové plevy alebo piliny, ktoré by inak bolo ťažké efektívne spáliť v štandardnom roštovom ohnisku.
Áno. Na zvládanie popolčeka a emisií z tuhých palív ako uhlie alebo plevy je séria VFF integrovaná s vysoko účinným zariadením na reguláciu znečistenia (napríklad cyklóny alebo vakové filtre), aby vaša prevádzka zostala v súlade s environmentálnymi predpismi.
Rozhodne áno. Dokážeme kalibrovať skrutkové podávače, vzduchové trysky a objem ohniska tak, aby sme optimalizovali výkon na základe konkrétneho typu poľnohospodárskeho odpadu alebo uhlia dostupného vo vašom regióne.
Hoci sú tlakové diely a konštrukcia vyrobené v našej prevádzke, vyzdievka a zostava ohniska sa dokončujú na mieste. Tým sa zaisťuje, že ohnisko je dokonale integrované so základmi a nosnou konštrukciou pre maximálnu trvácnosť.
