سلسلة VFF
سخان سائل حراري عمودي رباعي الممرات بتقنية FBC
تمثل سلسلة VFF قمة التسخين الحراري عالي السعة، باستخدام تقنية الاحتراق في السرير المميع (FBC). صُمم هذا النظام العمودي رباعي الممرات خصيصًا لتوفير أقصى كفاءة حرارية من خلال حرق مجموعة واسعة من الوقود الصلب منخفض التكلفة وحر التدفق، بما في ذلك النفايات الزراعية والفحم المطحون.
من خلال الجمع بين تصميم نقل حرارة إشعاعي-حملي رباعي الممرات وتقنية FBC المتقدمة، تتيح سلسلة VFF درجات حرارة عملية عالية بضغوط تشغيل منخفضة بشكل ملحوظ، مما يضمن السلامة ووفورات كبيرة في تكلفة الوقود.
نطاق التشغيل
- السعة: من 0.4 إلى 10.0 مليون كيلو كالوري/ساعة
- الوقود: فحم مطحون، قشور أرز، نشارة خشب، فحم البترول
- درجة الحرارة: 300 درجة مئوية

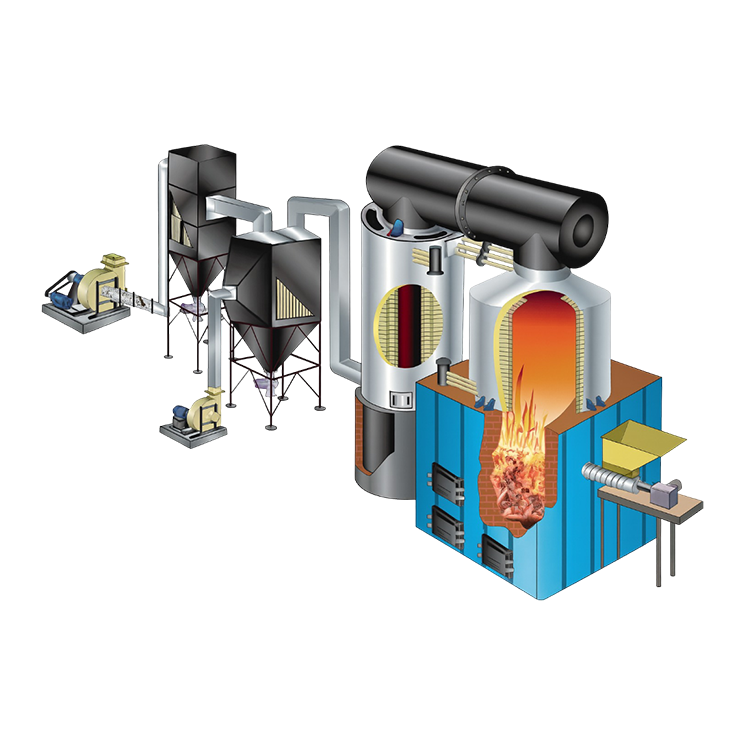

احتراق متقدم في السرير المميع (FBC)
صُممت سلسلة VFF لمعالجة وقود متعددة الاستخدامات. يتميز نظام الاحتراق بـ:
- تغذية وقود آلية: مغذيات لولبية عالية الكفاءة لتوصيل وقود ثابت.
- معالجة هواء دقيقة: تعمل مراوح السحب (ID) والدفع (FD) المتكاملة بالتزامن مع غرفة هواء وفوهات متخصصة للحفاظ على سرير "مميع" معلق من الوقود لاحتراق كامل.

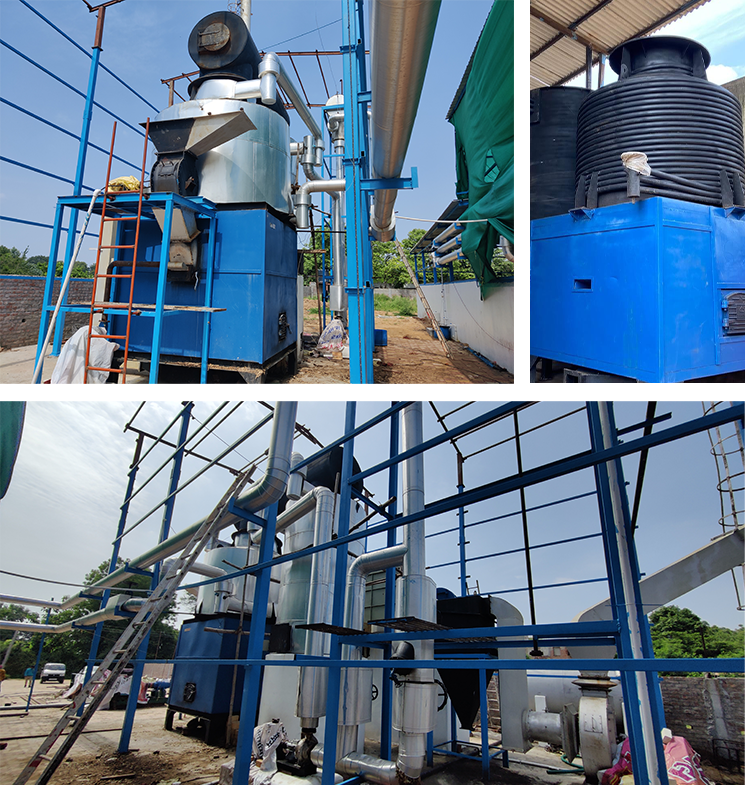

- بناء الفرن في الموقع: تُبنى الغرفة المبطنة بمادة حرارية بدقة في الموقع لضمان عزل واحتفاظ حراري مثاليين.
الميزات والفوائد الرئيسية
- تصميم رباعي الممرات: يعظّم هذا التكوين الفريد وقت التلامس بين غازات المداخن وسرپنتينات التسخين، مما ينتج استرجاعًا حراريًا فائقًا مقارنة بالأنظمة القياسية ثلاثية الممرات.
- مرونة متعددة الوقود: صُممت لحرق وقود اقتصادي "حر التدفق" مثل قشور الأرز ونشارة الخشب والفحم المطحون وفحم البترول.
- تشغيل صديق للبيئة: مجهزة بمعدات متقدمة لمكافحة التلوث لتلبية المعايير البيئية الصارمة.
- ضغط منخفض، حرارة عالية: حققوا درجات حرارة تصل إلى 300 درجة مئوية بضغوط قريبة من الضغط الجوي، مما يقلل المخاطر المرتبطة بأنظمة البخار عالية الضغط.
الصناعات التي نخدمها
تُعد سلسلة VFF الخيار المفضل للتطبيقات الصناعية واسعة النطاق التي تتطلب حرارة ثابتة وعالية:
- النسيج: لمعالجة الأقمشة والصباغة وعمليات التمديد.
- الكيماويات والأدوية: للمفاعلات والتقطير والمعالجة عالية الحرارة.
- الخشب الرقائقي والألواح المصفحة: للكبس ومعالجة الراتنجات.
- تصنيع الأغذية: للتجفيف والتحميص واسع النطاق وتكرير الزيوت الغذائية.
- المطاط واللدائن: لعمليات الفلكنة والبثق.
| المواصفة | الوحدة | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| عام | ||||||||||
| أقصى إنتاجية حرارية | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| أقصى درجة حرارة تشغيل | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| ارتفاع درجة حرارة السائل الحراري | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| مدخل/مخرج الزيت الساخن | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| مساحة سطح تسخين السخان | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| سعة احتجاز الزيت للسخان | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| وضع الإشعال | مغذي لولبي رمي آلي | |||||||||
| نوع الوقود | الوقود | قوالب مطحونة، قشور أرز، فحم، | ||||||||
| كفاءة الغلاية | ||||||||||
| بالقوالب المطحونة | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| بقشور الأرز | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| بالفحم | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| استهلاك الوقود | ||||||||||
| قوالب مطحونة (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| قشور الأرز (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| فحم (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| الحمل الكهربائي | ||||||||||
| مضخة تدوير الزيت | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| مروحة ID بدون BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| مروحة FD مع APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| مروحة SFD مع محرك | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| مغذي لولبي | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| إجمالي الحمل الكهربائي | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | ||||||||||
- القيمة الحرارية الإجمالية للقوالب المطحونة هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لقشور الأرز هي 3000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 4500 كيلو كالوري/كجم.
الأسئلة الشائعة حول سخان السائل الحراري العمودي رباعي الممرات بتقنية FBC
يجبر التصميم رباعي الممرات الغازات الساخنة على المرور عبر السخان مرة إضافية قبل الخروج. يتيح هذا امتصاصًا أكبر للحرارة بواسطة السائل الحراري، مما يؤدي إلى درجات حرارة أقل للمدخنة وكفاءة وقود إجمالية أعلى بشكل كبير.
تحافظ تقنية FBC على تعليق جزيئات الوقود في سرير ساخن من الرمل أو الرماد باستخدام هواء عالي الضغط. يضمن هذا احتراقًا بنسبة 100% للوقود منخفض الجودة مثل قشور الأرز أو نشارة الخشب، والذي يصعب حرقه بكفاءة في فرن شبكي قياسي.
نعم، للتعامل مع رماد الفحم المتطاير والانبعاثات من الوقود الصلب مثل الفحم أو القشور، تأتي سلسلة VFF متكاملة مع معدات مكافحة تلوث عالية الكفاءة (مثل الأعاصير أو مرشحات الأكياس) لضمان بقاء منشأتكم ممتثلة للوائح البيئية.
بالتأكيد. يمكننا معايرة المغذيات اللولبية وفوهات الهواء وحجم الفرن لتحسين الأداء بناءً على النوع المحدد من النفايات الزراعية أو الفحم المتوفر في منطقتكم.
بينما تُصنّع أجزاء الضغط والهيكل في منشأتنا، يُنجز بناء الطوب الحراري وتجميع الفرن في الموقع. يضمن هذا تكامل الفرن بشكل مثالي مع الأساس والهيكل الداعم لأقصى متانة.
