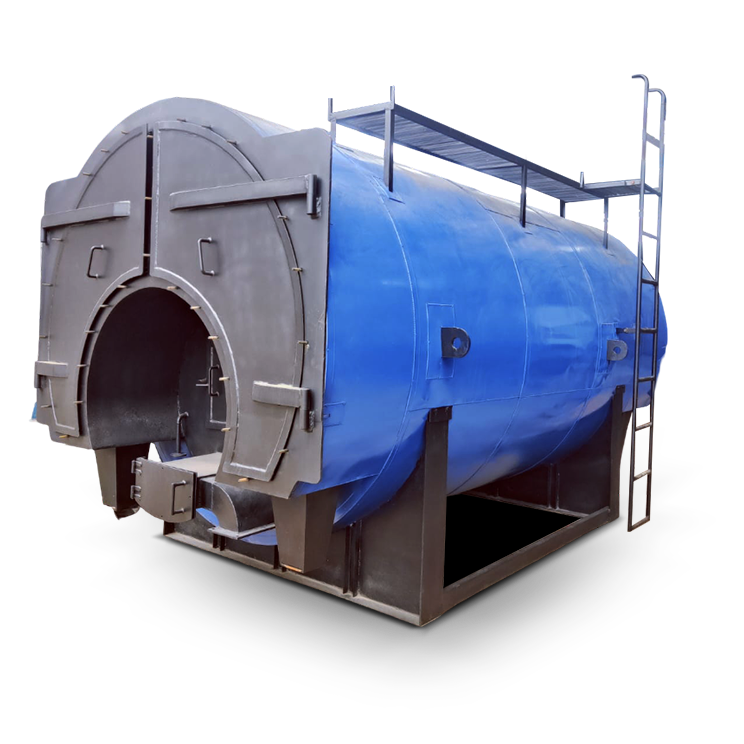

AQUAMAX
غلاية مياه ساخنة تعمل بالخشب وقوالب الكتلة الحيوية
AQUAMAX غلاية مياه ساخنة أنبوبية دخانية متينة كاملة الظهر الرطب وثلاثية الممرات، صُممت لأقصى استرجاع حراري باستخدام وقود صلب اقتصادي. صُممت لمتانة وأداء عاليين، وAQUAMAX الحل الأمثل للصناعات الراغبة في استخدام جذوع الخشب أو قوالب الكتلة الحيوية لتوليد مياه ساخنة ثابتة.
نطاق التشغيل
- السعة: من 400,000 إلى 2,000,000 كيلو كالوري/ساعة
- الوقود: جذوع خشب، قوالب كتلة حيوية
- درجة الحرارة: حتى 90 درجة مئوية، وتصميم خاص حتى 160 درجة مئوية
هندسة متقدمة للوقود الصلب

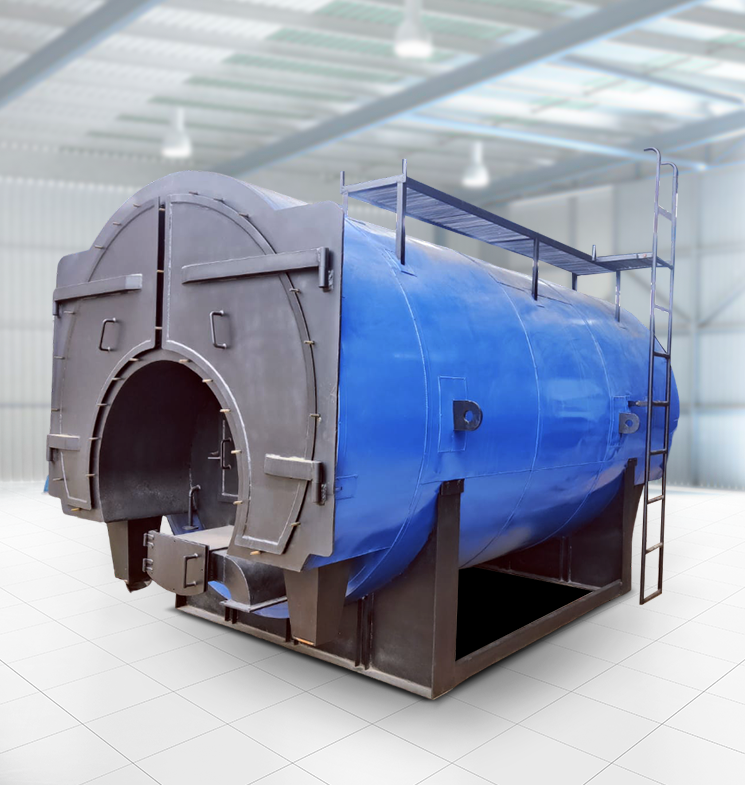

تتميز AQUAMAX بفرن أفقي مسطح يمتد على طول الغلاية بالكامل، موفرًا حجم احتراق كافٍ للوقود الصلب.
- تصميم أنبوبي دخاني ثلاثي الممرات: تمر غازات المداخن عبر ثلاثة ممرات مميزة، مما يضمن نقل أقصى حرارة إلى الماء قبل خروج الغازات.
- بناء كامل الظهر الرطب: على عكس الغلايات "ذات الظهر الجاف"، تكون غرفة الاحتراق الخلفية محاطة تمامًا بالماء. يلغي هذا الحاجة إلى مواد حرارية خلفية ضخمة ومكلفة، ويمنع فقدان الحرارة، ويقلل تكاليف الصيانة بشكل كبير.
- وصول فائق: يوفر الباب الخلفي الكبير وصولاً كاملاً إلى الفرن والأنابيب الدخانية، مما يبسّط التنظيف وفحص الأنابيب ويقلل وقت التوقف التشغيلي.
الميزات والفوائد الرئيسية
- تنوع في الوقود: فعالة للغاية عند التشغيل بجذوع الخشب أو قوالب الكتلة الحيوية، مما يتيح لكم اختيار مصدر الوقود المحلي الأكثر اقتصادًا.
- تصميم حراري متين: تُثبّت ألواح الأنابيب في كلا الطرفين أنابيب المداخن بإحكام، مما يضمن هيكلاً مانعًا للتسرب ومتينًا قادرًا على التعامل مع التمدد الحراري.
- سلامة آلية: مجهزة بأدوات قياس متقدمة لمراقبة درجة حرارة المياه وتدفقها، مما يضمن تشغيلاً آمنًا وموثوقًا على مدار الساعة طوال أيام الأسبوع.
- خيارات حرارة عالية: بينما تعمل الطرازات القياسية حتى 90 درجة مئوية، تتوفر تصاميم مخصصة متخصصة لمتطلبات مضغوطة تصل إلى 160 درجة مئوية.
التطبيقات الصناعية المستهدفة
AQUAMAX عامل متعدد الاستخدامات يُستخدم على نطاق واسع في القطاعات التي تتطلب أحجامًا كبيرة من المياه الساخنة بتكلفة تشغيلية منخفضة:
- صناعة النسيج: لعمليات الصباغة والغسيل وتشطيب الأقمشة.
- الأغذية والمشروبات: لتطبيقات البسترة والتنظيف والمعالجة.
- الفنادق والضيافة: للتدفئة المركزية والغسيل وأنظمة المياه الساخنة واسعة النطاق.
- الكيماويات والأدوية: لتسخين الأوعية ذات الغلاف المزدوج ومتطلبات العمليات.
- الخشب الرقائقي وأخشاب البناء: لتكييف الجذوع ومعالجة الراتنجات.
| المواصفة | الوحدة | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| عام | |||||||||||
| أقصى إنتاجية حرارية | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| أقصى درجة حرارة تشغيل | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| ارتفاع درجة حرارة المياه الساخنة | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| مدخل/مخرج المياه الساخنة | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| مساحة سطح تسخين السخان | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| وضع الإشعال | إشعال يدوي | ||||||||||
| نوع الوقود | الوقود | جذوع خشب، قوالب، فحم | |||||||||
| كفاءة الغلاية | |||||||||||
| بجذوع الخشب | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| بالقوالب | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| بالفحم | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| استهلاك الوقود | |||||||||||
| جذوع خشب (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| قوالب (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| فحم (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| الحمل الكهربائي | |||||||||||
| مضخة تدوير المياه | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| مروحة ID مع محرك | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| مروحة FD مع محرك | H.P. | غير متاح | غير متاح | غير متاح | غير متاح | غير متاح | غير متاح | 3.00 | 5.00 | 7.5 | 10.0 |
| إجمالي الحمل الكهربائي | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | |||||||||||
- القيمة الحرارية الإجمالية لجذوع الخشب هي 3500 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للقوالب هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 4500 كيلو كالوري/كجم.
الأسئلة الشائعة حول غلاية المياه الساخنة التي تعمل بالخشب وقوالب الكتلة الحيوية
في تصميم الظهر الرطب، تكون غرفة الاحتراق الخلفية مغمورة بالماء. يمنع هذا سخونة الجدار الخلفي الزائدة ويلغي الحاجة إلى إصلاحات حرارية متكررة، وهي شائعة في الغلايات ذات الظهر الجاف. كما يزيد المساحة الإجمالية لسطح التسخين لكفاءة أفضل.
نعم، صُمم فرن AQUAMAX للتعامل مع مختلف أنواع الوقود الصلب من الكتلة الحيوية. تتيح هذه المرونة تبديل الوقود حسب التوافر الموسمي أو أسعار السوق دون الحاجة إلى تعديلات كبيرة في الأجهزة.
ينتج الوقود الصلب الكثير من الطاقة الحرارية. يضمن التصميم ثلاثي الممرات بقاء الغازات الساخنة داخل الغلاية لفترة أطول، حيث تمر عبر الأنابيب ثلاث مرات. يتيح هذا للماء امتصاص أكبر قدر ممكن من الحرارة، مما يؤدي إلى استهلاك وقود أقل ودرجات حرارة عادم أقل.
نظرًا لأن الكتلة الحيوية والخشب ينتجان رمادًا، فإن التنظيف المنتظم ضروري للحفاظ على الكفاءة. ومع ذلك، صُممت AQUAMAX بباب خلفي كبير سهل الفتح يمنح فرق الصيانة وصولاً كاملاً إلى الأنابيب، مما يجعل عملية التنظيف سريعة وبسيطة.
نعم، تتطلب غلايات الوقود الصلب مدخنة لتصريف غازات الاحتراق بأمان وتوفير السحب اللازم للفرن. يمكننا تقديم إرشادات حول ارتفاع وقطر المدخنة المناسبين لتركيبكم المحدد.
