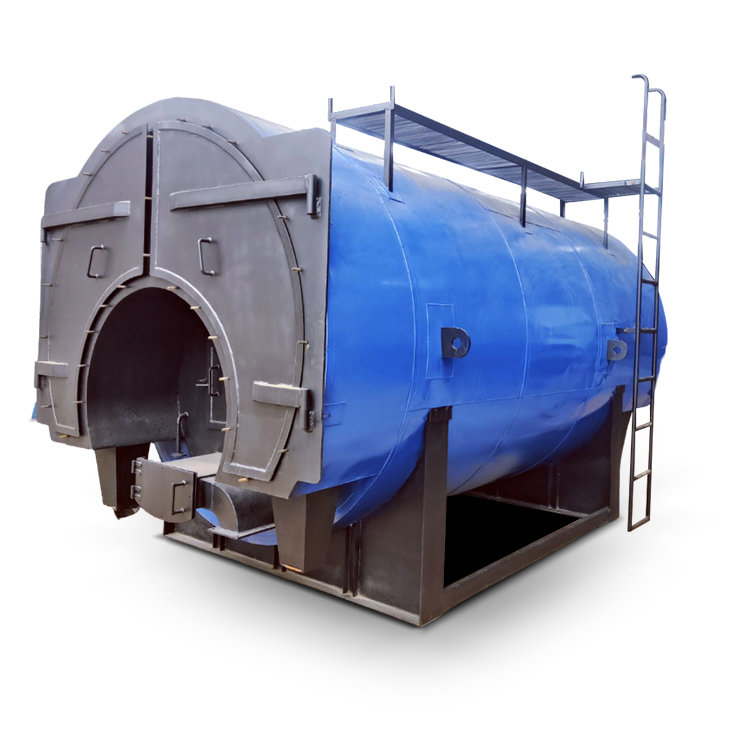

AQUAMAX
Caldera de Agua Caliente de Madera y Briquetas de Biomasa

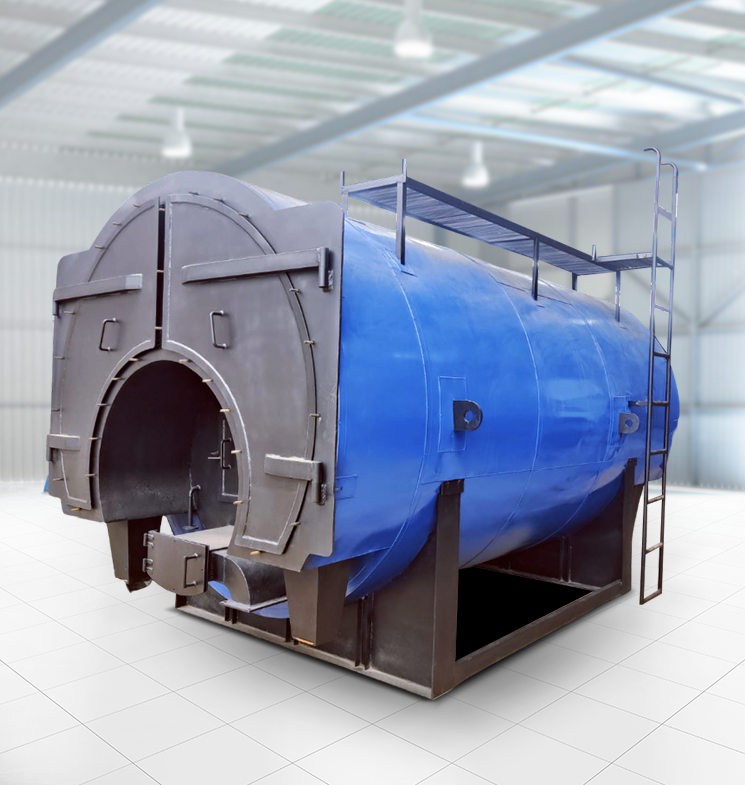

La AQUAMAX es una caldera de agua caliente de tubos de humos robusta, de respaldo completamente húmedo y tres pasos, diseñada para la máxima recuperación térmica utilizando combustibles sólidos rentables. Diseñada para la durabilidad y el alto rendimiento, la AQUAMAX es la solución ideal para industrias que buscan utilizar leña o briquetas de biomasa para generar agua caliente constante.
Rango de Funcionamiento
- Capacidad – de 400.000 a 2.000.000 Kcal/hr.
- Combustible - leña, briqueta de biomasa
- Temperatura - hasta 90°C, y diseño especial hasta 160°C
Ingeniería Avanzada para Combustibles Sólidos
La AQUAMAX cuenta con un horno plano horizontal que se extiende a lo largo de toda su longitud, proporcionando un amplio volumen de combustión para combustibles sólidos.
- Diseño de Tubos de Humos de Tres Pasos: Los gases de combustión viajan a través de tres pasos distintos, garantizando que se transfiera el máximo calor al agua antes de que los gases salgan.
- Construcción Totalmente de Respaldo Húmedo: A diferencia de las calderas de "respaldo seco," la cámara de combustión trasera está completamente rodeada de agua. Esto elimina la necesidad de un refractario trasero voluminoso y costoso, previene la pérdida de calor y reduce significativamente los costos de mantenimiento.
- Acceso Superior: La gran puerta trasera proporciona acceso total al horno y a los tubos de humos, facilitando la limpieza y la inspección de tubos y reduciendo el tiempo de inactividad operativo.
Principales Características y Beneficios
- Versatilidad de Combustible: Altamente eficiente cuando se alimenta con leña o briquetas de biomasa, permitiéndole elegir la fuente de combustible local más económica.
- Diseño Térmico Robusto: Las placas de tubos en ambos extremos sostienen firmemente los tubos de humos, garantizando una estructura duradera y a prueba de fugas capaz de manejar la expansión térmica.
- Seguridad Automatizada: Equipada con instrumentación avanzada para monitorear la temperatura y el flujo del agua, garantizando una operación segura y fiable las 24 horas.
- Opciones de Alta Temperatura: Mientras que los modelos estándar operan hasta 90°C, hay diseños personalizados especializados disponibles para requisitos presurizados de hasta 160°C.
Aplicaciones Industriales Dirigidas
La AQUAMAX es un caballo de batalla versátil utilizado ampliamente en sectores que requieren grandes volúmenes de agua caliente a bajo costo operativo:
- Industria Textil: Para procesos de teñido, lavado y acabado de telas.
- Alimentos y Bebidas: Para aplicaciones de pasteurización, limpieza y procesamiento.
- Hoteles y Hostelería: Para calefacción central, lavandería y sistemas de agua caliente a gran escala.
- Química y Farmacéutica: Para calefacción de recipientes con camisa y requisitos de proceso.
- Contrachapado y Madera: Para el acondicionamiento de troncos y el curado de resinas.
| Especificación | Unidad | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| General | |||||||||||
| Producción máxima de calor | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura máxima de funcionamiento | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Elevación de temperatura del agua caliente | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/salida de agua caliente | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Área de superficie de calefacción del calentador | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Modo de Combustión | Combustión manual | ||||||||||
| Tipo de Combustible | Combustible | Leña, Briqueta, Carbón | |||||||||
| Eficiencia de la Caldera | |||||||||||
| Con Leña | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Con Briqueta | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Con Carbón | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo de Combustible | |||||||||||
| Leña (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Briqueta (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Carbón (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Carga Eléctrica | |||||||||||
| Bomba de Circulación de Agua | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilador ID con Motor | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilador FD con Motor | H.P. | N.D. | N.D. | N.D. | N.D. | N.D. | N.D. | 3.00 | 5.00 | 7.5 | 10.0 |
| Carga Eléctrica Total | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | |||||||||||
- El PCS de la leña es de 3500 Kcal/kg.
- El PCS de la briqueta es de 4000 Kcal/kg.
- El PCS del carbón es de 4500 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre la Caldera de Agua Caliente de Madera y Briquetas de Biomasa
En un diseño de respaldo húmedo, la cámara de combustión trasera está sumergida en agua. Esto previene el sobrecalentamiento de la pared trasera y elimina la necesidad de reparaciones refractarias frecuentes, comunes en las calderas de respaldo seco. También aumenta el área de superficie de calefacción general para una mejor eficiencia.
Sí. El horno de la AQUAMAX está diseñado para manejar varios combustibles sólidos de biomasa. Esta flexibilidad le permite cambiar de combustible según la disponibilidad estacional o los precios del mercado sin necesitar cambios significativos de hardware.
Los combustibles sólidos producen mucha energía calorífica. El diseño de tres pasos garantiza que los gases calientes permanezcan más tiempo dentro de la caldera, viajando a través de los tubos tres veces. Esto permite que el agua absorba la mayor cantidad de calor posible, llevando a un menor consumo de combustible y temperaturas de escape más bajas.
Debido a que la biomasa y la madera producen cenizas, es necesaria una limpieza regular para mantener la eficiencia. Sin embargo, la AQUAMAX está diseñada con una gran puerta trasera de fácil apertura que da a los equipos de mantenimiento acceso completo a los tubos, haciendo que el proceso de limpieza sea rápido y sencillo.
Sí. Las calderas de combustible sólido requieren una chimenea para ventilar de forma segura los gases de combustión y proporcionar el tiro necesario para el horno. Podemos proporcionar orientación sobre la altura y el diámetro de chimenea apropiados para su instalación específica.
