SERIE VTF
Calentador de Fluido Térmico Alimentado por Carbón, Agropellet y FBC

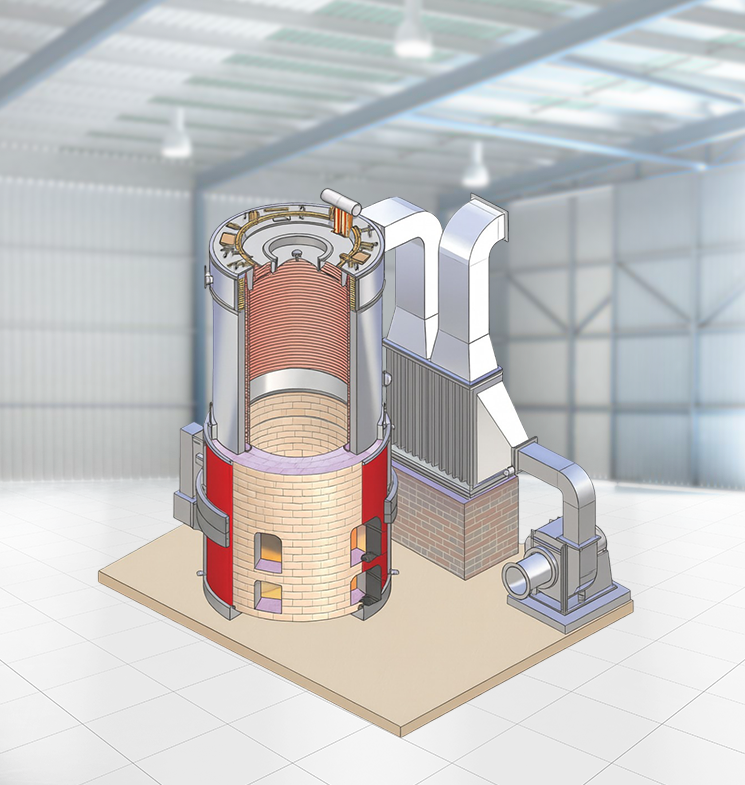

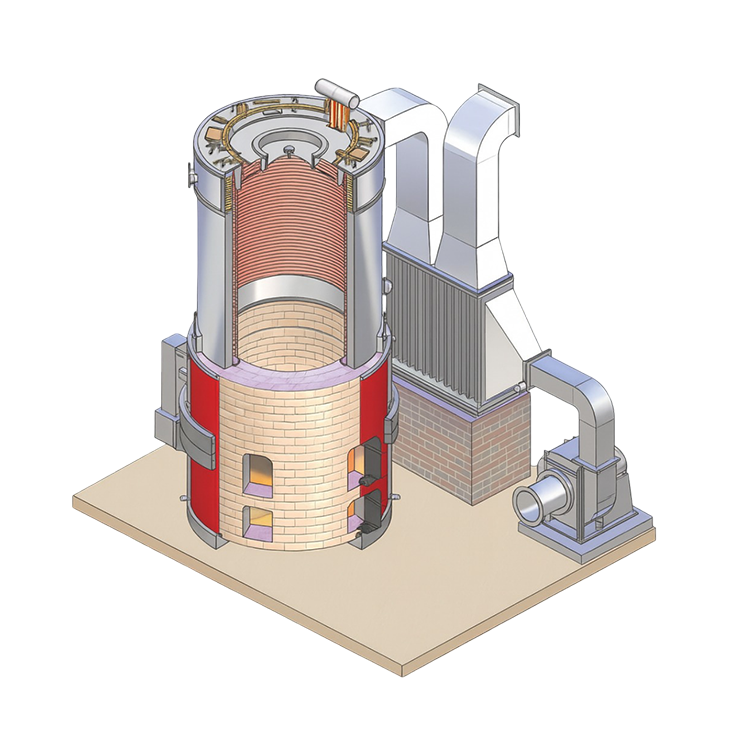

La Serie VTF es un calentador de fluido térmico vertical especializado de cuatro pasos, diseñado para procesos industriales de alta temperatura. Diseñado con tecnología de Combustión en Lecho Fluidizado (FBC), esta serie está optimizada para entregar la máxima eficiencia térmica utilizando una variedad de combustibles sólidos rentables, incluyendo carbón triturado, agropellets y briquetas trituradas.
Con un robusto diseño de cuatro pasos, la Serie VTF garantiza una absorción de calor superior y una eficiencia térmica global del 78% (±2%) sobre el poder calorífico superior (PCS) cuando se integra con un precalentador de aire (APH).
Rango de Funcionamiento
- Capacidad – de 400.000 a 5.000.000 Kcal/hr.
- Combustible - carbón triturado/agropellet/briqueta triturada
- Eficiencia global del 78% (±2%) sobre PCS con APH.
Combustión Avanzada y Tecnología de Horno
La Serie VTF cuenta con un sofisticado sistema de combustión diseñado para un manejo de combustible perfecto y una liberación de calor óptima:
- Alimentación Automatizada de Combustible: Utiliza un sistema de alimentador de tornillo de precisión para el manejo constante de combustibles de flujo libre, reduciendo la mano de obra manual y garantizando una producción de calor constante.
- Tecnología FBC: La Combustión en Lecho Fluidizado garantiza una combustión completa del carbono y una distribución uniforme de la temperatura dentro del horno, reduciendo significativamente el consumo de combustible.
- Gestión de Aire Integrada: Cuenta con un sistema de tiro equilibrado con ventiladores de alto rendimiento de tiro inducido (ID) y tiro forzado (FD), junto con equipos avanzados de control de la contaminación para cumplir con los estándares ambientales.
- Construcción Personalizada en Sitio: La cámara del horno revestida refractaria se construye con experiencia en sitio, incluyendo trabajo profesional de cimentación, estructuras de soporte y alineación precisa de la cámara de aire.
Principales Características y Beneficios
- Diseño de Cuatro Pasos: Maximiza el tiempo de residencia de los gases de combustión, garantizando la mayor transferencia de calor posible al fluido térmico.
- Flexibilidad Multicombustible: Diseñada para quemar combustibles de bajo costo como carbón triturado, agropellets y briquetas trituradas, proporcionando protección contra los precios fluctuantes del combustible.
- Capacidad de Alta Temperatura: Construida para manejar procesos industriales exigentes que requieren una circulación estable de aceite térmico a alta temperatura.
- Bajo Mantenimiento: Incluye puertas de cenizas y puertas de acceso estratégicamente colocadas para una limpieza fácil e inspecciones rutinarias.
Industrias que Atendemos
La Serie VTF es la opción preferida para la calefacción industrial a gran escala en varios sectores:
- Textiles: Para teñido de alta temperatura, impresión y procesos de rameado.
- Química y Farmacéutica: Para reactores, unidades de destilación y fabricación de fármacos a granel.
- Contrachapado y Laminados: Para prensas calientes y calderas de resina.
- Procesamiento de Alimentos: Para fritura a gran escala, tostado y refinación de aceites comestibles.
- Embalaje: Para fábricas de papel y fabricación de cajas de cartón ondulado.
| Especificación | Unidad | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| General | ||||||||||
| Producción máxima de calor | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Temperatura máxima de funcionamiento | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Elevación de temperatura del calentador de fluido térmico | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/salida de aceite caliente | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Área de superficie de calefacción del calentador | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Capacidad de retención de aceite del calentador | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Modo de Combustión | Alimentador de Tornillo Automático | |||||||||
| Tipo de Combustible | Combustible | Briqueta Triturada, Cáscara de Arroz, Carbón | ||||||||
| Eficiencia de la Caldera | ||||||||||
| Con Briqueta Triturada | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Con Cáscara de Arroz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Con Carbón | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo de Combustible | ||||||||||
| Briqueta Triturada (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Cáscara de Arroz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Carbón (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Carga Eléctrica | ||||||||||
| Bomba de Circulación de Aceite | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Ventilador ID sin BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador FD con APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador SFD con Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Alimentador de Tornillo | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Carga Eléctrica Total | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | ||||||||||
- El PCS de la briqueta triturada es de 4000 Kcal/kg.
- El PCS de la cáscara de arroz es de 3000 Kcal/kg.
- El PCS del carbón es de 4500 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre el Calentador de Fluido Térmico Alimentado por Carbón, Agropellet y FBC
Un diseño de cuatro pasos obliga a los gases calientes a viajar a través del calentador una vez más antes de salir. Esto permite que el fluido térmico absorba más calor, resultando en temperaturas de chimenea más bajas y una eficiencia de combustible general significativamente mayor.
La tecnología FBC suspende las partículas de combustible en un lecho caliente y burbujeante de ceniza y arena usando aire. Esto lleva a una combustión mucho más eficiente y uniforme que la combustión de parrilla tradicional, permitiéndole extraer más calor de combustibles de menor calidad.
Sí. Cada instalación de la Serie VTF está equipada con un sistema de manejo de aire y gases de combustión que incluye medidas de control de la contaminación para garantizar que el polvo y las emisiones se mantengan dentro de los límites industriales permitidos.
Sí. La Serie VTF está diseñada para "flexibilidad de combustible". Mientras el combustible esté triturado o en forma de pellet/briqueta, el alimentador de tornillo automatizado puede manejar diferentes tipos de combustible con ajustes mínimos a la relación aire-combustible.
La unidad calentadora se fabrica en nuestra instalación, pero la cámara del horno revestida refractaria se construye en sitio por nuestro equipo experto. Esto garantiza que la cimentación y la obra de ladrillo estén perfectamente alineadas con el diseño y los requisitos de suelo específicos de su planta.
