SÉRIE VTF
Chauffe-fluide thermique au charbon, granulés agricoles et FBC

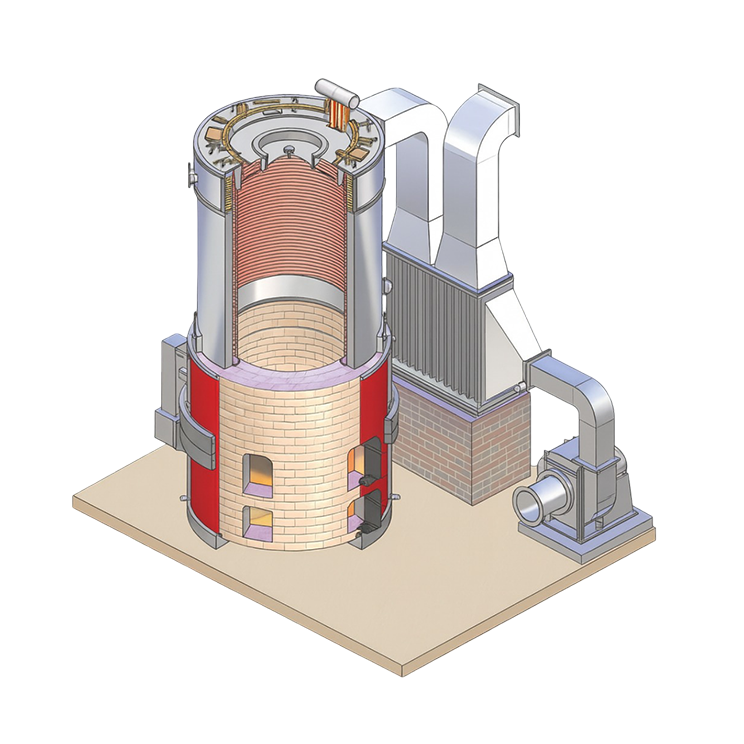

La série VTF est un chauffe-fluide thermique vertical spécialisé à quatre passes, conçu pour les procédés industriels à haute température. Conçue avec la technologie de combustion en lit fluidisé (FBC), cette série est optimisée pour offrir une efficacité thermique maximale en utilisant une variété de combustibles solides économiques, notamment le charbon concassé, les granulés agricoles et les briquettes concassées.
Avec une conception robuste à quatre passes, la série VTF garantit une absorption de chaleur supérieure et une efficacité thermique globale de 78 % (±2 %) sur le pouvoir calorifique supérieur (PCS) lorsqu'elle est intégrée à un préchauffeur d'air (APH).
Plage de fonctionnement
- Capacité – de 400 000 à 5 000 000 Kcal/h
- Combustible - charbon concassé / granulés agricoles / briquettes concassées
- Efficacité globale de 78 % (±2 %) sur PCS avec APH.
Technologie avancée de combustion et de foyer
La série VTF dispose d'un système de combustion sophistiqué conçu pour une manutention de combustible fluide et une libération de chaleur optimale :
- Alimentation automatisée en combustible : Utilise un système d'alimentateur à vis de précision pour une manutention constante des combustibles à écoulement libre, réduisant le travail manuel et garantissant une production de chaleur stable.
- Technologie FBC : La combustion en lit fluidisé garantit une combustion complète du carbone et une répartition uniforme de la température dans le foyer, réduisant considérablement la consommation de combustible.
- Gestion intégrée de l'air : Dispose d'un système de tirage équilibré avec des ventilateurs à tirage induit (ID) et à tirage forcé (FD) haute performance, ainsi que d'un équipement avancé de contrôle de la pollution pour respecter les normes environnementales.
- Construction personnalisée sur site : La chambre du foyer revêtue de matériau réfractaire est construite avec expertise sur site, y compris les travaux de fondation professionnels, les structures de support et l'alignement précis de la chambre du plénum d'air.

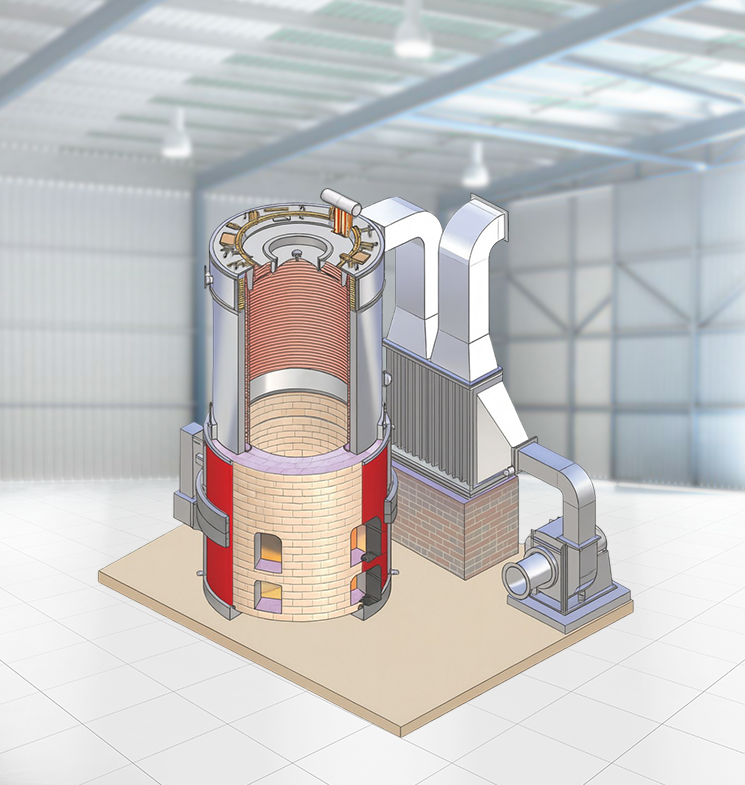

Principales caractéristiques et avantages
- Conception à quatre passes : Maximise le temps de séjour des gaz de combustion, garantissant le plus haut transfert de chaleur possible vers le fluide thermique.
- Flexibilité multi-combustible : Conçue pour brûler des combustibles économiques comme le charbon concassé, les granulés agricoles et les briquettes concassées, offrant une protection contre les fluctuations des prix du combustible.
- Capacité haute température : Conçue pour gérer des procédés industriels exigeants nécessitant une circulation d'huile thermique stable et à haute température.
- Faible maintenance : Comprend des portes de cendre et des portes d'accès stratégiquement placées pour un nettoyage facile et des inspections de routine.
Secteurs que nous desservons
La série VTF est le choix privilégié pour le chauffage industriel à grande échelle dans divers secteurs :
- Textile : Pour la teinture, l'impression et les procédés de rames à haute température.
- Chimie et pharmacie : Pour les réacteurs, les unités de distillation et la fabrication de médicaments en vrac.
- Contreplaqué et stratifiés : Pour les presses chauffantes et les cuves à résine.
- Transformation alimentaire : Pour la friture, la torréfaction et le raffinage d'huile alimentaire à grande échelle.
- Emballage : Pour les papeteries et la fabrication de boîtes en carton ondulé.
| Spécification | Unité | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Général | ||||||||||
| Puissance thermique maximale | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Température de service maximale | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Élévation de température du fluide thermique | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrée/sortie d'huile chaude | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Surface de chauffe du chauffe-fluide | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Capacité de rétention d'huile du chauffe-fluide | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Mode de combustion | Alimentateur à vis à projection automatique | |||||||||
| Type de combustible | Combustible | Briquettes broyées, balle de riz, charbon, | ||||||||
| Efficacité de la chaudière | ||||||||||
| Aux briquettes broyées | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| À la balle de riz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Au charbon | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consommation de combustible | ||||||||||
| Briquettes broyées (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Balle de riz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Charbon (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Charge électrique | ||||||||||
| Pompe de circulation d'huile | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Ventilateur ID sans BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilateur FD avec APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilateur SFD avec moteur | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Alimentateur à vis | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Charge électrique totale | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | ||||||||||
- Le PCS des briquettes broyées est de 4000 Kcal/kg.
- Le PCS de la balle de riz est de 3000 Kcal/kg.
- Le PCS du charbon est de 4500 Kcal/kg.
Foire aux questions (FAQ) sur le chauffe-fluide thermique au charbon, granulés agricoles et FBC
Une conception à quatre passes oblige les gaz chauds à traverser le chauffe-fluide une fois de plus avant de sortir. Cela permet une plus grande absorption de chaleur par le fluide thermique, entraînant des températures de cheminée plus basses et une efficacité de combustible globale nettement plus élevée.
La technologie FBC maintient les particules de combustible en suspension dans un lit chaud et bouillonnant de cendres et de sable à l'aide d'air. Cela conduit à une combustion beaucoup plus efficace et uniforme que la combustion sur grille traditionnelle, vous permettant d'extraire plus de chaleur de combustibles de moindre qualité.
Oui. Chaque installation de la série VTF est équipée d'un système de gestion de l'air et des gaz de combustion incluant des mesures de contrôle de la pollution pour garantir que la poussière et les émissions restent dans les limites industrielles autorisées.
Oui. La série VTF est conçue pour la « flexibilité de combustible ». Tant que le combustible est concassé ou sous forme de granulés/briquettes, l'alimentateur à vis automatisé peut gérer différents types de combustibles avec des ajustements minimes du rapport air-combustible.
L'unité de chauffage est fabriquée dans notre usine, mais la chambre du foyer revêtue de matériau réfractaire est construite sur site par notre équipe d'experts. Cela garantit que la fondation et la maçonnerie sont parfaitement alignées avec l'agencement spécifique et les exigences au sol de votre usine.
