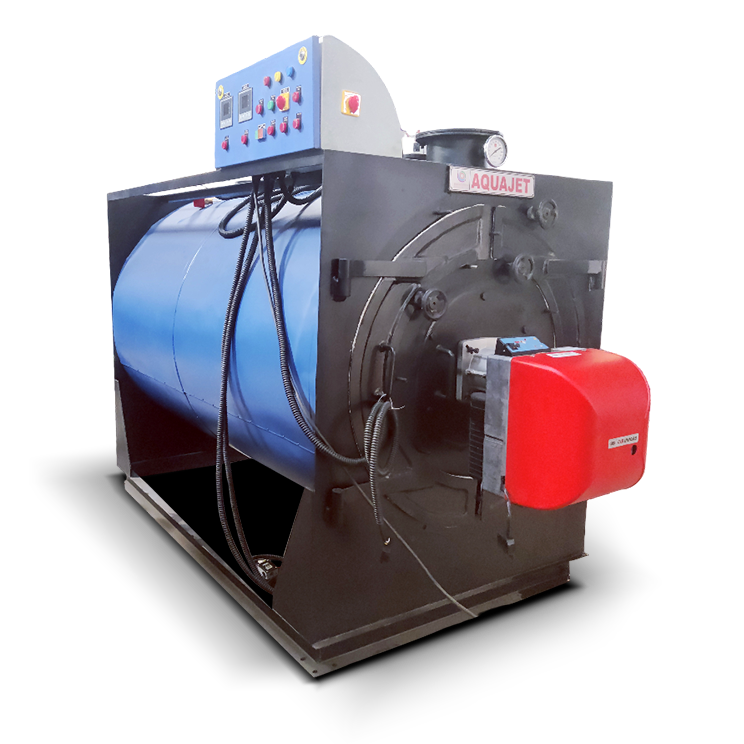

AQUAJET
Chaudière à eau chaude au fioul et au gaz
La série AQUAJET est une chaudière préassemblée horizontale à trois passes, entièrement à dos humide, conçue pour une efficacité thermique maximale et une fiabilité à long terme. Conçue pour des applications industrielles et commerciales polyvalentes, l'AQUAJET offre une flexibilité de combustible exceptionnelle, permettant de brûler sans effort des huiles lourdes, des huiles légères et divers combustibles gazeux.
Plage de fonctionnement
- Capacité – de 0,1 à 2,0 millions de Kcal/h
- Combustible - huiles lourdes, huiles légères et gaz
- Température - jusqu'à 90 °C sans pression, et jusqu'à 160 °C avec pression
Ingénierie supérieure « à dos humide »
L'AQUAJET dispose d'une conception entièrement à dos humide, où la boîte à fumée arrière est entièrement entourée d'eau. Cette configuration avancée offre plusieurs avantages par rapport aux chaudières traditionnelles « à dos sec » :
- Absorption maximale de la chaleur : Élimine le besoin de lourdes parois arrière réfractaires, permettant à l'eau d'absorber la chaleur qui serait autrement perdue.
- Maintenance réduite : Empêche la fissuration réfractaire et le stress thermique sur la plaque tubulaire arrière, prolongeant considérablement la durée de vie de la chaudière.
- Haute efficacité thermique : La conception radiante-convective à trois passes garantit que les gaz de combustion traversent le système trois fois, extrayant chaque unité de chaleur possible avant leur sortie.
Polyvalence opérationnelle
Que vous ayez besoin d'un chauffage atmosphérique ou d'eau haute pression, l'AQUAJET est conçue pour s'adapter :
- Mode atmosphérique : Idéal pour les basses températures de procédé jusqu'à 90 °C sans besoin de pression système.
- Mode pressurisé : Peut être spécialement configurée comme chaudière à eau chaude pressurisée pour atteindre des températures jusqu'à 160 °C pour les procédés industriels exigeants.
- Capacité multi-combustible : Passez facilement entre LDO, FO, diesel, gaz naturel ou GPL selon la disponibilité et la rentabilité du combustible.
Secteurs ciblés
La conception robuste et la plage de température de l'AQUAJET en font le choix idéal pour :
- Hôtellerie : Eau chaude à grande échelle pour hôtels, complexes touristiques et installations de blanchisserie.
- Santé : Systèmes de stérilisation et d'eau chaude pour hôpitaux et cliniques.
- Textile : Procédés de désencollage, de teinture et de finition.
- Agroalimentaire : Pasteurisation, systèmes CIP (nettoyage en place) et lavage.
- Pharmacie : Chauffage de procédé et contrôle climatique pour salles blanches.
- Usines chimiques : Chauffage à double enveloppe pour réacteurs et cuves de mélange.
| Spécification | Unité | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Général | |||||||||||
| Puissance thermique maximale | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Température de service maximale | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Élévation de température de l'eau chaude | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrée/sortie d'eau chaude | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Surface de chauffe du chauffe-fluide | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Brûleur | Brûleur monobloc à jet de pression | ||||||||||
| Type de combustible | Combustible | Diesel, GPL, gaz naturel, PNG, FO, LDO | |||||||||
| Efficacité de la chaudière | |||||||||||
| Au gaz | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Au fioul | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consommation de combustible | |||||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Fioul lourd (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| GPL (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Gaz naturel (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Charge électrique | |||||||||||
| Pompe de circulation d'eau | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilateur du brûleur (fioul) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Pompe à combustible | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Charge électrique totale | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | |||||||||||
- Le PCS du diesel est de 10500 Kcal/kg.
- Le PCS du fioul lourd est de 9600 Kcal/kg.
- Le PCS du LDO est de 10200 Kcal/kg.
- Le PCS du GPL est de 11000 Kcal/kg.
- Le PCS du gaz naturel est de 8900 Kcal/kg.
Foire aux questions (FAQ) sur la chaudière à eau chaude au fioul et au gaz
Une conception à dos humide garantit que la chambre de retournement arrière est refroidie à l'eau. Cela élimine le besoin de revêtements réfractaires coûteux et fragiles, prévient les pertes de chaleur et réduit le stress thermique sur les composants métalliques de la chaudière, prolongeant considérablement sa durée de service.
Oui. Bien que le modèle atmosphérique standard fonctionne jusqu'à 90 °C, l'AQUAJET peut être conçue comme un système pressurisé pour fournir en toute sécurité de l'eau chaude à des températures jusqu'à 160 °C.
L'AQUAJET est conçue pour la flexibilité de combustible. En sélectionnant le brûleur approprié (fioul, gaz ou bi-combustible), vous pouvez brûler du fioul lourd, du fioul léger ou des gaz. Cela vous permet de choisir la source de combustible la plus économique pour votre région.
La conception à trois passes oblige les gaz de combustion à traverser les tubes internes trois fois. Cela maximise le temps de contact entre les gaz chauds et l'eau, garantissant que la quantité maximale de chaleur est transférée avant que les gaz n'atteignent la cheminée.
Absolument. La disposition horizontale et les portes avant et arrière accessibles facilitent grandement l'inspection des tubes et le nettoyage de routine par les techniciens. De plus, la conception à dos humide élimine le casse-tête habituel de réparation des réfractaires de la paroi arrière.
