SÉRIE VFF
Chauffe-fluide thermique vertical quatre passes FBC
La série VFF représente le summum du chauffage thermique à haute capacité, utilisant la technologie de combustion en lit fluidisé (FBC). Ce système vertical à quatre passes est spécifiquement conçu pour offrir une efficacité thermique maximale en brûlant une large gamme de combustibles solides à écoulement libre et à faible coût, y compris les déchets agricoles et le charbon pulvérisé.
En combinant une conception de transfert de chaleur radiant-convectif à quatre passes avec une technologie FBC avancée, la série VFF permet d'atteindre des températures de procédé élevées à des pressions de fonctionnement remarquablement basses, garantissant à la fois sécurité et économies significatives sur les coûts de combustible.
Plage de fonctionnement
- Capacité – de 0,4 à 10,0 millions de Kcal/h
- Combustible - charbon pulvérisé, balle de riz, sciure, coke de pétrole
- Température - 300 °C

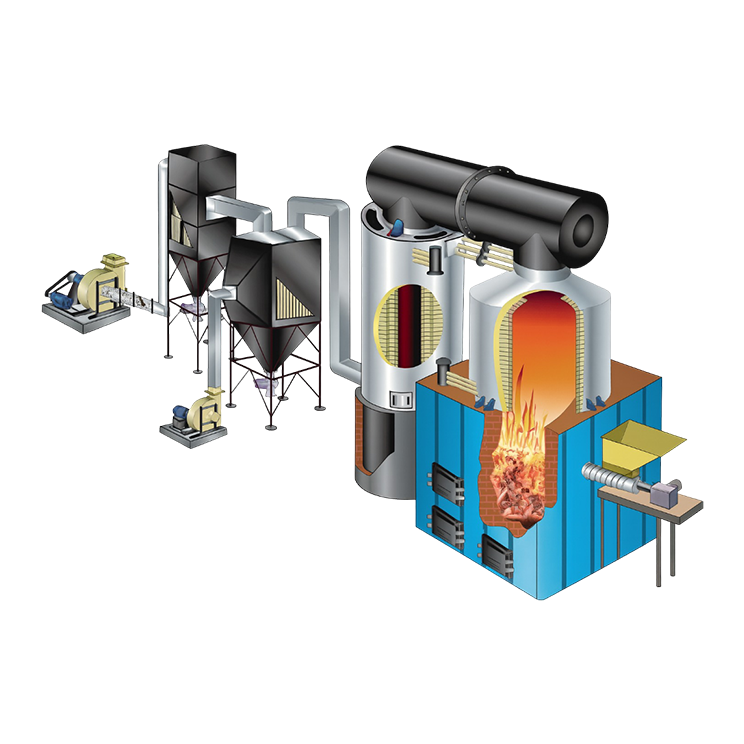

Combustion avancée en lit fluidisé (FBC)
La série VFF est conçue pour une gestion polyvalente du combustible. Le système de combustion propose :
- Alimentation automatisée en combustible : Alimentateurs à vis haute efficacité pour une livraison de combustible constante.
- Gestion précise de l'air : Les ventilateurs ID (tirage induit) et FD (tirage forcé) intégrés fonctionnent en tandem avec un plénum d'air et des buses spécialisés pour maintenir un lit « fluidisé » de combustible en suspension pour une combustion complète.
- Construction du foyer sur site : La chambre revêtue de matériau réfractaire est construite avec précision sur site pour garantir une isolation et une rétention thermique optimales.

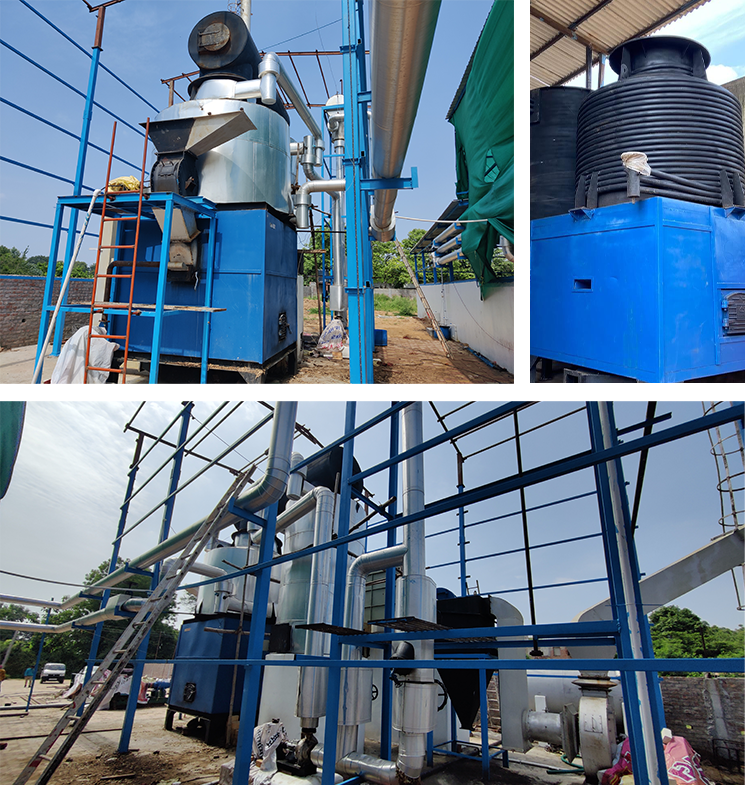

Principales caractéristiques et avantages
- Conception à quatre passes : Cette configuration unique maximise le temps de contact entre les gaz de combustion et les serpentins de chauffe, offrant une récupération de chaleur supérieure par rapport aux systèmes à trois passes standard.
- Flexibilité multi-combustible : Conçue pour brûler des combustibles économiques « à écoulement libre » comme la balle de riz, la sciure, le charbon pulvérisé et le coke de pétrole.
- Fonctionnement écologique : Équipée d'un équipement avancé de contrôle de la pollution pour respecter les normes environnementales strictes.
- Basse pression, haute chaleur : Atteignez des températures jusqu'à 300 °C à des pressions proches de l'atmosphérique, réduisant les risques associés aux systèmes de vapeur haute pression.
Secteurs desservis
La série VFF est le choix privilégié pour les applications industrielles à grande échelle nécessitant une chaleur constante et élevée :
- Textile : Pour le traitement des tissus, la teinture et les opérations de rames.
- Chimie et pharmacie : Pour les réacteurs, la distillation et le traitement à haute chaleur.
- Contreplaqué et stratifiés : Pour le pressage et le durcissement des résines.
- Transformation alimentaire : Pour le séchage, la torréfaction et le raffinage d'huile alimentaire à grande échelle.
- Caoutchouc et plastiques : Pour les procédés de vulcanisation et d'extrusion.
| Spécification | Unité | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Général | ||||||||||
| Puissance thermique maximale | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Température de service maximale | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Élévation de température du fluide thermique | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrée/sortie d'huile chaude | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Surface de chauffe du chauffe-fluide | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Capacité de rétention d'huile du chauffe-fluide | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Mode de combustion | Alimentateur à vis à projection automatique | |||||||||
| Type de combustible | Combustible | Briquettes broyées, balle de riz, charbon, | ||||||||
| Efficacité de la chaudière | ||||||||||
| Aux briquettes broyées | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| À la balle de riz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Au charbon | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consommation de combustible | ||||||||||
| Briquettes broyées (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Balle de riz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Charbon (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Charge électrique | ||||||||||
| Pompe de circulation d'huile | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Ventilateur ID sans BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilateur FD avec APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilateur SFD avec moteur | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Alimentateur à vis | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Charge électrique totale | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | ||||||||||
- Le PCS des briquettes broyées est de 4000 Kcal/kg.
- Le PCS de la balle de riz est de 3000 Kcal/kg.
- Le PCS du charbon est de 4500 Kcal/kg.
Foire aux questions (FAQ) sur le chauffe-fluide thermique vertical quatre passes FBC
Une conception à quatre passes oblige les gaz chauds à traverser le chauffe-fluide une fois de plus avant de sortir. Cela permet une plus grande absorption de chaleur par le fluide thermique, entraînant des températures de cheminée plus basses et une efficacité de combustible globale nettement plus élevée.
La technologie FBC maintient les particules de combustible en suspension dans un lit chaud de sable ou de cendres à l'aide d'air à haute pression. Cela garantit une combustion à 100 % des combustibles de qualité inférieure comme la balle de riz ou la sciure, qui seraient autrement difficiles à brûler efficacement dans un foyer à grille standard.
Oui. Pour gérer les cendres volantes et les émissions des combustibles solides comme le charbon ou la balle, la série VFF est intégrée à des équipements de contrôle de la pollution haute efficacité (comme des cyclones ou des filtres à manches) pour garantir que votre installation reste conforme aux réglementations environnementales.
Absolument. Nous pouvons calibrer les alimentateurs à vis, les buses d'air et le volume du foyer pour optimiser les performances selon le type spécifique de déchet agricole ou de charbon disponible dans votre région.
Bien que les pièces sous pression et la structure soient fabriquées dans notre usine, la maçonnerie réfractaire et l'assemblage du foyer sont réalisés sur site. Cela garantit que le foyer est parfaitement intégré à la fondation et à la structure de support pour une durabilité maximale.
