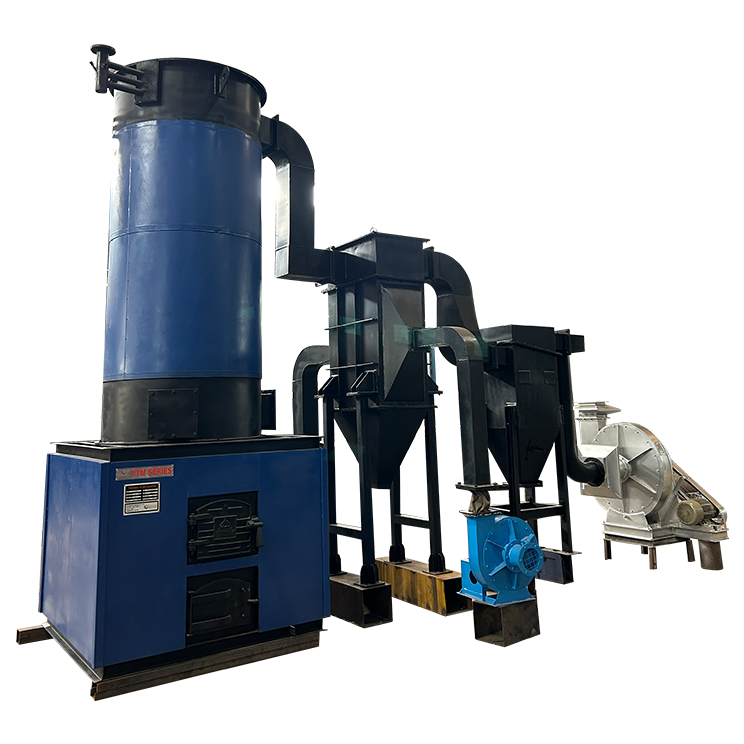

SÉRIE VTM
Chauffe-fluide thermique à combustible solide
La série VTM de Balkrishna Boilers est un chauffe-fluide thermique vertical à trois passes haute efficacité, conçu pour fournir des températures de procédé élevées à des pressions de fonctionnement exceptionnellement basses. Spécifiquement conçue pour la polyvalence industrielle, la série VTM prospère avec un large éventail de combustibles solides, notamment le charbon, le bois et divers combustibles agricoles résiduels.
En utilisant une conception radiante-convective sophistiquée à trois passes, la série VTM garantit une absorption de chaleur et une efficacité thermique maximales, réduisant considérablement les coûts de combustible opérationnels de votre installation.
Plage de fonctionnement
- Capacité – de 0,4 à 10,0 millions de Kcal/h
- Combustible - combustibles solides/agricoles
- Température - 300 °C
Ingénierie robuste et foyer construit sur site
La série VTM dispose d'un système de combustion robuste adapté aux exigences rigoureuses de la combustion de combustible solide. Notre équipe d'ingénierie supervise l'installation complète, y compris :
- Système de combustion avancé : Comprend une manutention de combustible conçue avec précision, un équipement d'attisage et un système air/gaz de combustion haute performance (ventilateurs ID et FD).
- Construction du foyer sur site : Nous fournissons des travaux réfractaires experts sur site, y compris la construction de chambres réfractaires, les fondations et l'installation de barres de grille haute durabilité et de portes de chauffe.
- Conformité environnementale : Chaque unité est intégrée à un équipement moderne de contrôle de la pollution pour garantir des opérations propres et le respect des normes d'émission locales.
Principaux avantages
- Compatibilité avec les combustibles agricoles : Réduisez considérablement vos factures de combustible en utilisant des déchets agricoles économiques comme la balle de riz, les copeaux de bois et les briquettes.
- Efficacité à trois passes : La conception verticale oblige les gaz de combustion à traverser trois passes distinctes, maximisant la chaleur transférée à l'huile thermique.
- Haute chaleur à basse pression : Atteignez des températures de procédé jusqu'à 300 °C tout en maintenant une pression atmosphérique ou proche de l'atmosphérique, améliorant la sécurité globale de l'usine par rapport aux systèmes de vapeur.
- Durabilité industrielle : Construite avec des structures de support et des portes d'accès de haute qualité pour un usage industriel à long terme, 24h/24 et 7j/7.
Secteurs desservis
La série VTM est une solution de chauffage polyvalente largement utilisée dans ces secteurs :
- Textile : Pour la teinture, l'impression et les machines de rame à haute température.
- Chimie et pharmacie : Pour les réacteurs, les unités de distillation et les procédés de séchage spécialisés.
- Contreplaqué et stratifiés : Essentielle pour les presses chauffantes haute pression et les fours de séchage.
- Transformation alimentaire : Utilisée pour la friture, la torréfaction et le raffinage d'huile alimentaire à grande échelle.
- Emballage et papier : Fournissant une chaleur constante pour les machines d'ondulation et de revêtement.
| Spécification | Unité | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Général | ||||||||||
| Puissance thermique maximale | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Température de service maximale | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Élévation de température du fluide thermique |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrée/sortie d'huile chaude | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Surface de chauffe du chauffe-fluide | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Capacité de rétention d'huile du chauffe-fluide | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Mode de combustion | Manuel | |||||||||
| Type de combustible | Combustible | Bûches de bois, briquettes, charbon, | ||||||||
| Efficacité de la chaudière | ||||||||||
| Aux bûches de bois | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Aux briquettes | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Au charbon | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consommation de combustible | ||||||||||
| Bûches de bois (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Briquettes (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Charbon (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Charge électrique | ||||||||||
| Pompe de circulation d'huile | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilateur ID sans BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilateur FD avec APH | H.P. | N/A | N/A | N/A | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Charge électrique totale | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Dimensions globales | ||||||||||
| Longueur | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Largeur | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Hauteur | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | ||||||||||
- Le PCS des bûches de bois est de 3500 Kcal/kg.
- Le PCS des briquettes est de 4000 Kcal/kg.
- Le PCS du charbon est de 4500 Kcal/kg.
Foire aux questions (FAQ) sur le chauffe-fluide thermique à combustible solide
L'avantage principal est le coût du combustible. En utilisant des combustibles solides ou des déchets agricoles comme les copeaux de bois et les balles, le coût par Kcal de chaleur générée est nettement inférieur à celui du diesel ou du gaz, entraînant un retour sur investissement bien plus rapide.
Oui. Bien que le corps du chauffe-fluide soit fabriqué en usine, la chambre de combustion revêtue de matériau réfractaire et la maçonnerie sont construites sur site par notre équipe d'experts. Cela garantit que le foyer est parfaitement intégré à la fondation et à la structure de votre usine.
Oui. Nous intégrons un équipement de contrôle de la pollution haute performance (comme des dépoussiéreurs multi-cyclones) pour garantir que les émissions de gaz de combustion respectent les réglementations environnementales, même lors de la combustion de combustibles solides.
Un chauffe-fluide thermique peut atteindre 300 °C à très basse pression, tandis qu'une chaudière à vapeur nécessiterait des pressions dangereuses et coûteuses (plus de 85 kg/cm²) pour atteindre la même température. Cela fait de la série VTM un choix plus sûr et plus pratique pour les procédés à haute chaleur.
La série VTM est conçue pour un entretien facile. Nous incluons des portes d'accès stratégiquement placées pour le nettoyage de suie et l'élimination des cendres, et nos barres de grille de haute qualité sont conçues pour une haute résistance thermique et un remplacement facile si nécessaire.
