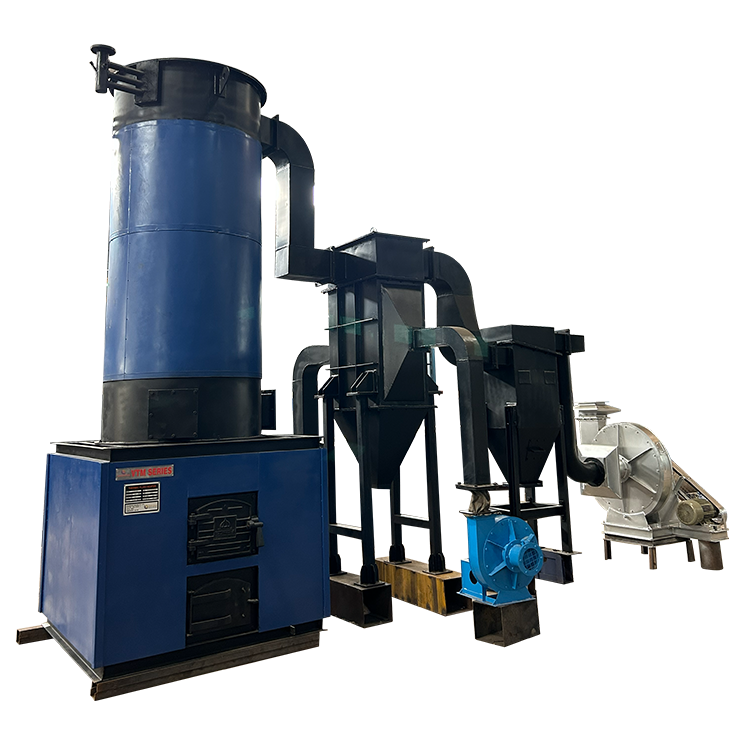

سلسلة VTM
سخان سائل حراري يعمل بالوقود الصلب
سلسلة VTM من بالكريشنا بويلرز سخان سائل حراري عمودي ثلاثي الممرات عالي الكفاءة، صُمم لتوفير درجات حرارة عملية عالية بضغوط تشغيل منخفضة استثنائيًا. صُممت خصيصًا للتنوع الصناعي، وتزدهر سلسلة VTM بمجموعة واسعة من الوقود الصلب، بما في ذلك الفحم والخشب ومختلف أنواع النفايات الزراعية.
باستخدام تصميم إشعاعي-حملي متطور ثلاثي الممرات، تضمن سلسلة VTM أقصى امتصاص للحرارة وكفاءة حرارية، مما يقلل بشكل كبير تكاليف الوقود التشغيلية لمنشأتكم.
نطاق التشغيل
- السعة: من 0.4 إلى 10.0 مليون كيلو كالوري/ساعة
- الوقود: وقود صلب/وقود زراعي
- درجة الحرارة: 300 درجة مئوية
هندسة متينة وفرن مبني في الموقع
تتميز سلسلة VTM بنظام احتراق شديد التحمل مصمم خصيصًا لتلبية المتطلبات الصارمة لإشعال الوقود الصلب. يشرف فريقنا الهندسي على الإعداد الكامل، بما في ذلك:
- نظام احتراق متقدم: يشمل معالجة وقود مصممة بدقة، ومعدات تحريك، ونظام هواء/غاز مداخن عالي الأداء (مراوح ID وFD).
- بناء الفرن في الموقع: نوفر أعمالاً حرارية متخصصة في الموقع، بما في ذلك بناء الغرف الحرارية والأساس وتركيب قضبان شبكية شديدة التحمل وأبواب إشعال.
- الامتثال البيئي: تتكامل كل وحدة مع معدات حديثة لمكافحة التلوث لضمان عمليات نظيفة والامتثال لمعايير الانبعاثات المحلية.

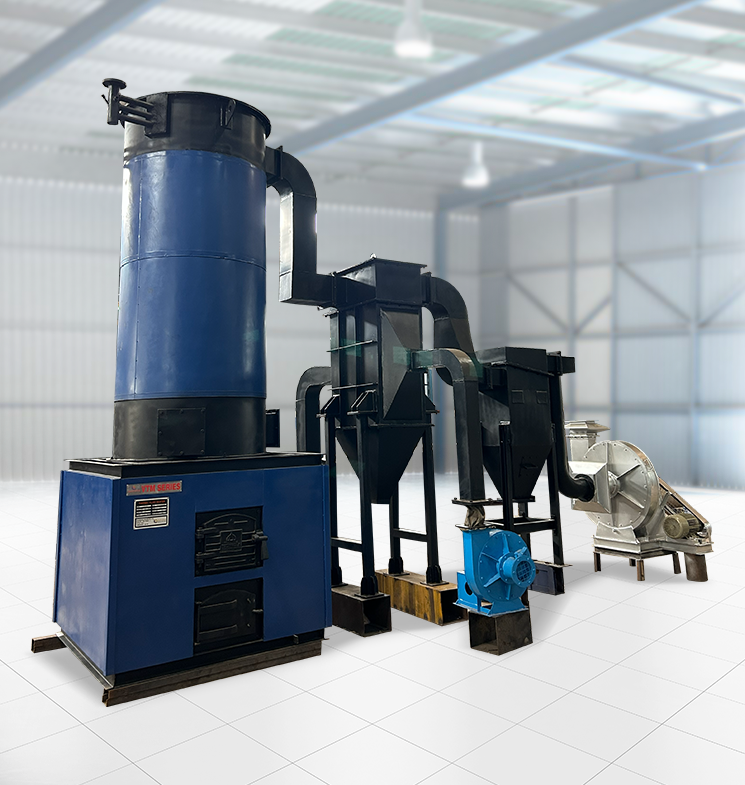

المزايا الرئيسية
- توافق مع الوقود الزراعي: قلّلوا فواتير الوقود بشكل كبير باستخدام نفايات زراعية اقتصادية مثل قشور الأرز ورقائق الخشب والقوالب.
- كفاءة ثلاثية الممرات: يجبر التصميم العمودي غازات الاحتراق على المرور عبر ثلاثة ممرات مميزة، مما يعظّم الحرارة المنقولة إلى الزيت الحراري.
- حرارة عالية بضغط منخفض: الوصول إلى درجات حرارة عملية تصل إلى 300 درجة مئوية مع الحفاظ على ضغط جوي أو قريب منه، مما يعزز سلامة المصنع الإجمالية مقارنة بأنظمة البخار.
- متانة صناعية: مبنية بهياكل داعمة وأبواب وصول عالية الجودة للاستخدام الصناعي طويل الأمد على مدار الساعة طوال أيام الأسبوع.
الصناعات التي نخدمها
تُعد سلسلة VTM حل تدفئة متعدد الاستخدامات يُستخدم على نطاق واسع في هذه القطاعات:
- النسيج: للصباغة والطباعة وآلات التمديد عالية الحرارة.
- الكيماويات والأدوية: للمفاعلات ووحدات التقطير وعمليات التجفيف المتخصصة.
- الخشب الرقائقي والألواح المصفحة: أساسية للمكابس الساخنة عالية الضغط وأفران التجفيف.
- تصنيع الأغذية: تُستخدم في القلي والتحميص واسع النطاق وتكرير الزيوت الغذائية.
- التغليف والورق: توفير حرارة ثابتة لآلات التموّج والطلاء.
| المواصفة | الوحدة | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| عام | ||||||||||
| أقصى إنتاجية حرارية | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| أقصى درجة حرارة تشغيل | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| ارتفاع درجة حرارة السائل الحراري |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| مدخل/مخرج الزيت الساخن | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| مساحة سطح تسخين السخان | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| سعة احتجاز الزيت للسخان | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| وضع الإشعال | يدوي | |||||||||
| نوع الوقود | الوقود | جذوع خشب، قوالب، فحم، | ||||||||
| كفاءة الغلاية | ||||||||||
| بجذوع الخشب | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| بالقوالب | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| بالفحم | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| استهلاك الوقود | ||||||||||
| جذوع خشب (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| قوالب (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| فحم (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| الحمل الكهربائي | ||||||||||
| مضخة تدوير الزيت | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| مروحة ID بدون BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| مروحة FD مع APH | H.P. | غير متاح | غير متاح | غير متاح | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| إجمالي الحمل الكهربائي | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| الأبعاد الإجمالية | ||||||||||
| الطول | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| العرض | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| الارتفاع | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | ||||||||||
- القيمة الحرارية الإجمالية لجذوع الخشب هي 3500 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للقوالب هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 4500 كيلو كالوري/كجم.
الأسئلة الشائعة حول سخان السائل الحراري الذي يعمل بالوقود الصلب
الميزة الرئيسية هي تكلفة الوقود. باستخدام الوقود الصلب أو النفايات الزراعية مثل رقائق الخشب والقشور، تكون تكلفة كل كيلو كالوري من الحرارة المولدة أقل بكثير من الديزل أو الغاز، مما يؤدي إلى عائد استثمار أسرع بكثير.
نعم، بينما يُصنّع جسم السخان في المصنع، تُبنى غرفة الاحتراق المبطنة بمادة حرارية والبناء في الموقع بواسطة فريقنا المتخصص. يضمن هذا تكامل الفرن بشكل مثالي مع أساس وهيكل مصنعكم.
نعم، ندمج معدات مكافحة تلوث عالية الأداء (مثل مجمّعات الغبار متعددة الأعاصير) لضمان استيفاء انبعاثات غاز المداخن للوائح البيئية، حتى عند حرق الوقود الصلب.
يمكن لسخان السائل الحراري الوصول إلى 300 درجة مئوية بضغط منخفض جدًا، بينما تتطلب الغلاية البخارية ضغوطًا خطيرة ومكلفة (تفوق 85 كجم/سم²) للوصول إلى نفس درجة الحرارة. يجعل هذا سلسلة VTM خيارًا أكثر أمانًا وعملية للعمليات عالية الحرارة.
صُممت سلسلة VTM لصيانة سهلة. نُدرج أبواب وصول موضوعة استراتيجيًا لتنظيف السخام وإزالة الرماد، وقضبان الشبكة عالية الجودة لدينا مصممة لمقاومة حرارية عالية واستبدال سهل عند الحاجة.
