غلاية بخارية أفقية ثلاثية الممرات كاملة الظهر الرطب تعمل بالوقود الصلب
غلاية بخارية تعمل بجذوع الخشب وقوالب الكتلة الحيوية

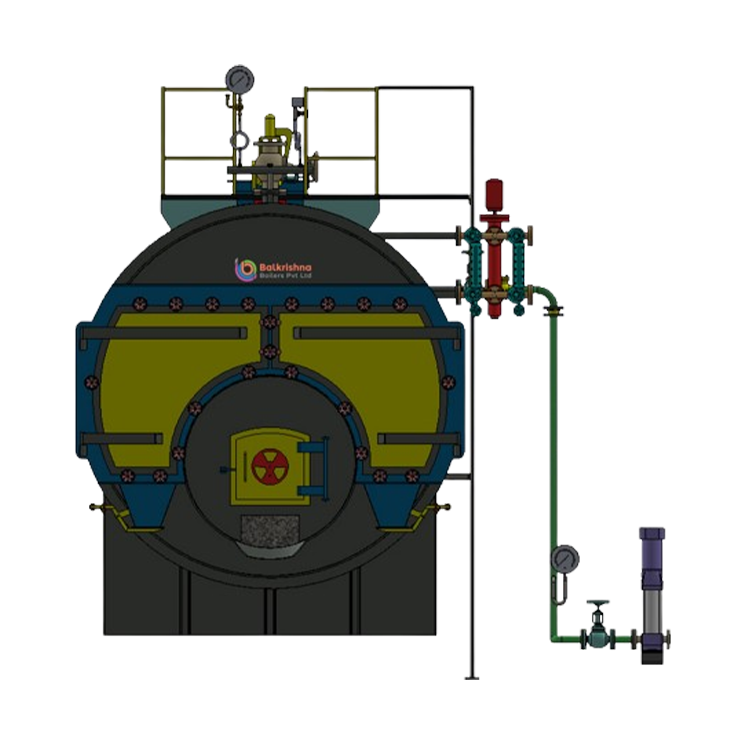

STEAMAX هي غلاية بخارية أنبوبية دخانية أفقية عالية الأداء، صُممت لأقصى كفاءة حرارية واستخدام صناعي متين. صُممت كنظام كامل الظهر الرطب، وSTEAMAX محسّنة لحرق الوقود الصلب مثل جذوع الخشب وقوالب الكتلة الحيوية، موفرة حلاً بخاريًا مستدامًا واقتصاديًا لمتطلبات السعة العالية.
نطاق التشغيل
- السعة: من 0.5 إلى 6.0 طن بخار/ساعة
- الوقود: جذوع خشب، قوالب كتلة حيوية
- الضغط: من 10.54 إلى 17.50 كجم/سم²
هندسة متقدمة كاملة الظهر الرطب
على عكس الغلايات ذات "الظهر الجاف" التي تستخدم جدارًا خلفيًا مبطنًا بمواد حرارية، تتميز STEAMAX بتصميم كامل الظهر الرطب. غرفة الاحتراق الخلفية محاطة تمامًا بالماء، مما يوفر ميزتين أساسيتين:
- أقصى امتصاص للحرارة: تساهم كل بوصة مربعة من الغرفة الخلفية في توليد البخار، مما يزيد بشكل كبير من الكفاءة الحرارية الإجمالية.
- صيانة أقل: من خلال إلغاء الجدار الخلفي الحراري الثقيل، يتجنب النظام المشكلات الشائعة المتمثلة في تشقق المواد الحرارية وتجاوز الحرارة، مما يقلل وقت التوقف وتكاليف الإصلاح.

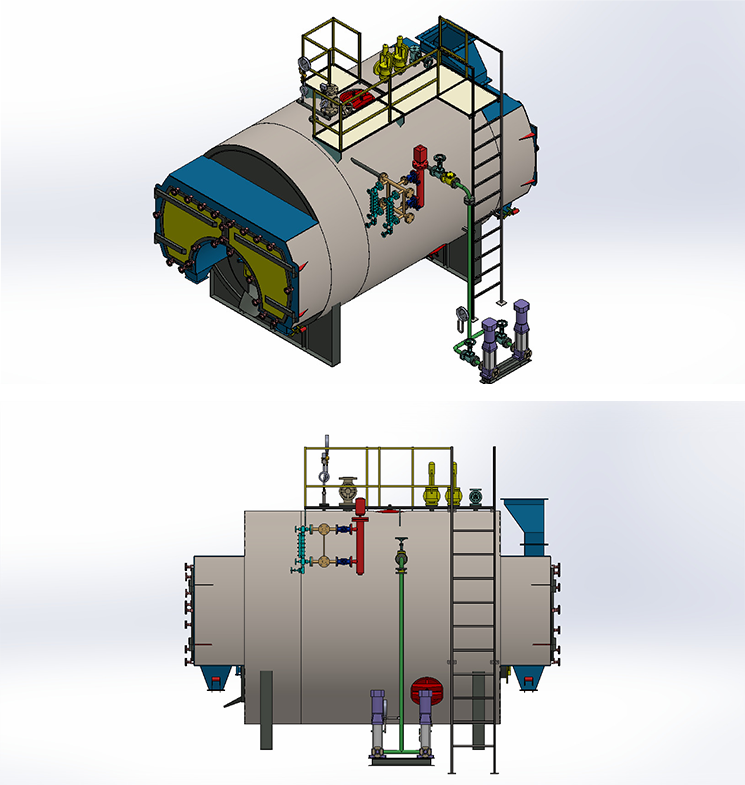

بناء متين وسهولة الوصول
صُممت STEAMAX لموثوقية طويلة الأمد وسهولة الخدمة:
- تصميم أنبوبي دخاني ثلاثي الممرات: تنتقل غازات المداخن عبر الفرن ثم مجموعتين لاحقتين من الأنابيب، مما يضمن أقصى استخلاص ممكن للحرارة قبل الخروج.
- فرن أفقي مسطح: يمتد الفرن كبير الحجم على طول الغلاية بالكامل، مما يضمن احتراقًا كاملاً للوقود الصلب ويقلل الإجهاد الحراري.
- وصول كامل: يوفر الباب الخلفي الكبير وصولاً بنسبة 100% إلى الفرن والأنابيب الدخانية، مما يجعل التنظيف وفحوصات IBR سريعة وسهلة.
التطبيقات الصناعية الرئيسية
تُعد STEAMAX مثالية للصناعات ذات الطلب المرتفع حيث يكون الوقود الصلب بديلاً اقتصاديًا للزيت أو الغاز:
- النسيج والملابس: للصباغة والتشطيب ومعالجة الأقمشة واسعة النطاق.
- الكيماويات والأدوية: للمفاعلات والتعقيم وعمليات التقطير.
- الأغذية والمشروبات: للتعليب وبسترة الحليب والطهي الصناعي واسع النطاق.
- الخشب الرقائقي والألواح المصفحة: للمكابس عالية الضغط ومعالجة الراتنجات.
- الورق والتغليف: لعمليات التجفيف والتموّج.
| المواصفة | الوحدة | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| عام | |||||||||||
| إنتاج البخار من ودرجة 100 مئوية | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| ضغط التشغيل | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| درجة حرارة البخار | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| عدد الممرات | No's | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة |
| عدد الأفران | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| مساحة الشبكة | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| مخرج البخار | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| مساحة نقل الحرارة | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| نوع الوقود: جذوع خشب، قوالب، لينيت، فحم | |||||||||||
| كفاءة الغلاية | |||||||||||
| بالخشب | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| بالفحم | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| استهلاك الوقود | |||||||||||
| جذوع خشب (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| قوالب (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| لينيت (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| فحم (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| الحمل الكهربائي | |||||||||||
| مضخة تغذية المياه | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| مروحة ID بدون BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| مروحة FD | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| إجمالي الحمل الكهربائي | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | |||||||||||
- القيمة الحرارية الإجمالية للخشب هي 3500 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للقوالب هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لللينيت هي 3000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 4500 كيلو كالوري/كجم.
الأسئلة الشائعة حول غلاية جذوع الخشب وقوالب الكتلة الحيوية البخارية
في غلاية الظهر الرطب مثل STEAMAX، تكون غرفة الاحتراق الخلفية محاطة بالماء. أما في غلاية الظهر الجاف، فتُبطّن بالطوب الناري (المواد الحرارية). تصاميم الظهر الرطب أكثر كفاءة لأنها تستخدم الغرفة الخلفية لتسخين الماء بدلاً من مجرد عكس الحرارة، وتتطلب صيانة أقل بكثير.
نعم. صُمم الفرن الأفقي المسطح للتعامل مع أنواع مختلفة من وقود الكتلة الحيوية الصلب. يمنحكم هذا مرونة التبديل بين جذوع الخشب والقوالب بناءً على سعر السوق والتوافر.
يجبر تصميم "ثلاثي الممرات" الغازات الساخنة على المرور عبر الغلاية ثلاث مرات. يتيح هذا المسار الأطول للماء امتصاص المزيد من الحرارة من الغازات، مما يؤدي إلى انخفاض درجة حرارة المدخنة وانخفاض كبير في استهلاك الوقود.
نعم. تُصمم وتُصنّع جميع وحدات STEAMAX بالامتثال الصارم للوائح الغلايات الهندية (IBR)، مما يضمن تلبيتها لأعلى معايير السلامة والجودة المطلوبة للاستخدام الصناعي عالي الضغط.
صُممت STEAMAX مع مراعاة الصيانة. بمجرد فتح الباب الخلفي، يحصل المشغلون على وصول كامل إلى الأنابيب. يتيح هذا تنظيفًا ميكانيكيًا سهلاً لإزالة السخام، مما يضمن عمل الغلاية باستمرار بأقصى كفاءة.
