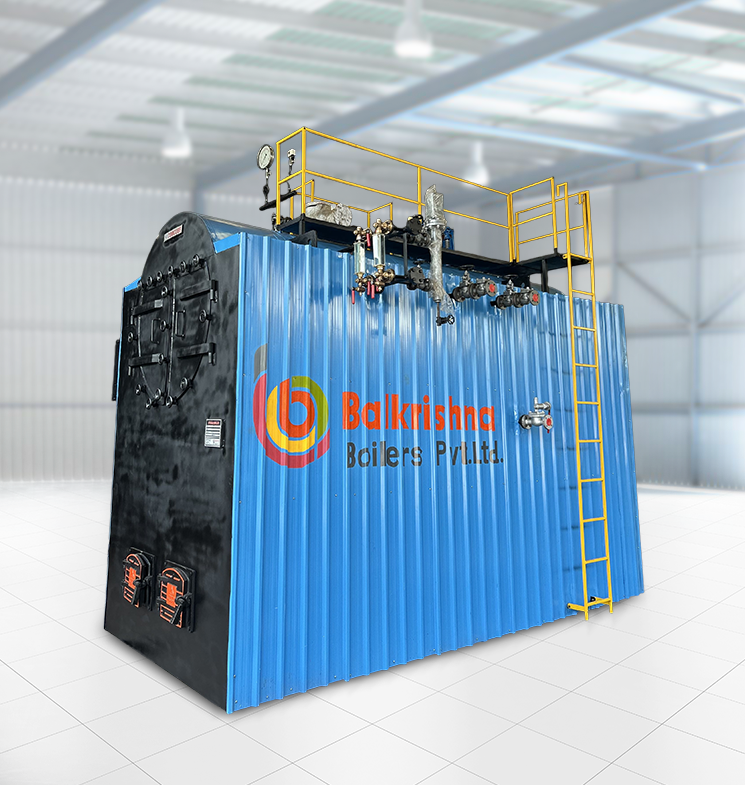

COMCUBE
غلاية بخارية تعمل بالكتلة الحيوية
COMBCUBE هي غلاية بخارية ثورية متعددة الوقود، صُممت لتوفير التوازن الأمثل بين الكفاءة والراحة. لسنوات، كان على المستخدمين الصناعيين الاختيار بين الاستجابة السريعة للحمل في الغلاية ذات الفرن المتكامل والمرونة العالية في الوقود لدى الغلاية الهجينة التقليدية.
تُلغي COMBCUBE هذا التنازل. إنها تصميم هجين مدمج للغاية يجمع "أفضل ما في العالمين"، حيث يوفر كفاءة النظام الهجين مع سهولة "جاهز للتشغيل" الخاصة بالوحدات الجاهزة.
نطاق التشغيل
- السعة: من 0.5 إلى 6 طن بخار/ساعة
- الوقود: جذوع خشب، قوالب، لينيت، وفحم
- الضغط: من 10.54 إلى 21 كجم/سم²
هندسة هجينة لأقصى أداء
صُممت COMBCUBE للتعامل مع مجموعة متنوعة من الوقود الصلب مع الحفاظ على استجابة سريعة لتقلبات الطلب على البخار. من خلال دمج تصميم الفرن ضمن هيكل متين من الغلاف والأنابيب، تحقق:
- كفاءة حرارية أعلى: تضمن أسطح نقل الحرارة المحسّنة أقل هدر ممكن للوقود.
- استجابة سريعة للحمل: على عكس الغلايات الثقيلة التقليدية، تستجيب COMBCUBE بسرعة لتغيرات متطلبات البخار.
- تصميم "مكعب" مدمج: صُممت لتقليل العمل في الموقع، وتصل الوحدة كحل جاهز، مما يقلل بشكل كبير من وقت وتكاليف التركيب.
- مرونة الوقود: صُمم الفرن ذو الشبكة الثابتة لحرق مجموعة واسعة من الوقود الصلب منخفض التكلفة دون الحاجة إلى تعديلات ميكانيكية كبيرة.
المزايا الرئيسية
- راحة الوحدة الجاهزة: مُجمّعة ومختبرة في المصنع لضمان تجربة "جاهزة للتشغيل" عند الوصول إلى منشأتكم.
- بناء متين: مصممة لتحمل عمليات ضغط عالٍ تتراوح من 10.54 إلى 21 كجم/سم².
- حد أدنى من العمل في الموقع: لا حاجة إلى أعمال حرارية مكثفة أو تجميع معقد في الموقع، مما يوفر لكم الوقت وتكاليف العمالة.
- سلامة معززة: مجهزة بأنظمة قفل أمان متقدمة ومتحكمات مستوى المياه ومفاتيح الضغط لموثوقية على مدار الساعة طوال أيام الأسبوع.
التطبيقات الصناعية
تُعد COMBCUBE الحل البخاري الأمثل للعمليات الصناعية متوسطة إلى كبيرة الحجم:
- معالجة النسيج: لوحدات الصباغة والطباعة والتشطيب التي تتطلب أحمال بخار ثابتة.
- الكيماويات والأدوية: للمفاعلات والتقطير وعمليات التعقيم.
- الأغذية والزراعة: مطاحن الأرز، ومصانع استخلاص المذيبات، وتصنيع السكر.
- الورق والتغليف: للأسطوانات الساخنة وعمليات التجفيف.
- تصنيع الخشب الرقائقي: للمكابس الساخنة ومعالجة الراتنجات.
| المواصفة | الوحدة | CC-05 | CC-10 | CC-20 | CC-30 | CC-40 | CC-50 | CC-60 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| عام | ||||||||||
| إنتاج البخار من ودرجة 100 مئوية | Kg/hr | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||
| ضغط التشغيل | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | ||
| درجة حرارة البخار | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | ||
| عدد الممرات | No's | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ثلاثة | ||
| عدد الأفران | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| مساحة الشبكة | M² | 0.85 | 1.25 | 2.2 | 2.9 | 4.15 | 5.7 | 6 | ||
| مخرج البخار | MM | 40 | 50 | 80 | 100 | 100 | 125 | 150 | ||
| مساحة نقل الحرارة | M² | 20 | 40 | 80 | 120 | 160 | 200 | 240 | ||
| نوع الوقود: جذوع خشب، قوالب، لينيت، وفحم | ||||||||||
| كفاءة الغلاية مع مسخن الهواء المسبق (APH) | ||||||||||
| بالخشب | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| بالفحم | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| استهلاك الوقود | ||||||||||
| جذوع خشب (3500) | Kg/hr | 99 | 198 | 396 | 593 | 791 | 989 | 1187 | ||
| قوالب (4000) | Kg/hr | 87 | 173 | 346 | 519 | 692 | 865 | 1038 | ||
| لينيت (3000) | Kg/hr | 115 | 231 | 462 | 692 | 923 | 1154 | 1385 | ||
| فحم (4500) | Kg/hr | 77 | 154 | 308 | 462 | 615 | 769 | 923 | ||
| الحمل الكهربائي | ||||||||||
| مضخة تغذية المياه | H.P. | 2.00 | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | ||
| مروحة ID بدون BF | H.P. | 3.00 | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | ||
| مروحة FD | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 | ||
| إجمالي الحمل الكهربائي | H.P. | 6.00 | 9.00 | 18.00 | 26.50 | 31.40 | 41.00 | 50.00 | ||
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | ||||||||||
- القيمة الحرارية الإجمالية لجذوع الخشب هي 3500 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للقوالب هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لللينيت هي 3000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 4500 كيلو كالوري/كجم.
الأسئلة الشائعة حول الغلاية البخارية التي تعمل بالكتلة الحيوية
تجمع بين تقنية الفرن ذي الجدار المائي (النموذجية في الغلايات الراقية) وتصميم الغلاف الأنبوبي الدخاني. يتيح هذا لها التعامل مع الحرارة الإشعاعية العالية للوقود الصلب مع الحفاظ على الكفاءة المدمجة لغلاية جاهزة.
نعم. صُممت COMBCUBE لمرونة متعددة الوقود. يمكن لفرنها التعامل مع الخشب أو القوالب أو اللينيت أو الفحم، مما يتيح لكم التحول إلى الوقود الأكثر اقتصادًا المتاح في منطقتكم.
لا. نظرًا لكونها غلاية جاهزة "جاهزة للتشغيل"، يتم تنفيذ معظم التجميع في مصنعنا. تتطلب عملاً أقل بكثير في الموقع وأساسات مدنية مقارنة بالغلايات الهجينة التقليدية.
بفضل تصميم فرنها المتكامل، تتمتع بـ"قصور حراري" أفضل من الغلايات القياسية. يمكنها زيادة إنتاج البخار بسرعة لتلبية الارتفاعات المفاجئة في طلب خط إنتاجكم.
نعم. نصنّع سلسلة COMBCUBE بما يتوافق مع اللوائح الهندية للغلايات (IBR)، مما يضمن استيفاءها لجميع معايير السلامة والمتطلبات القانونية للاستخدام الصناعي عالي الضغط.
