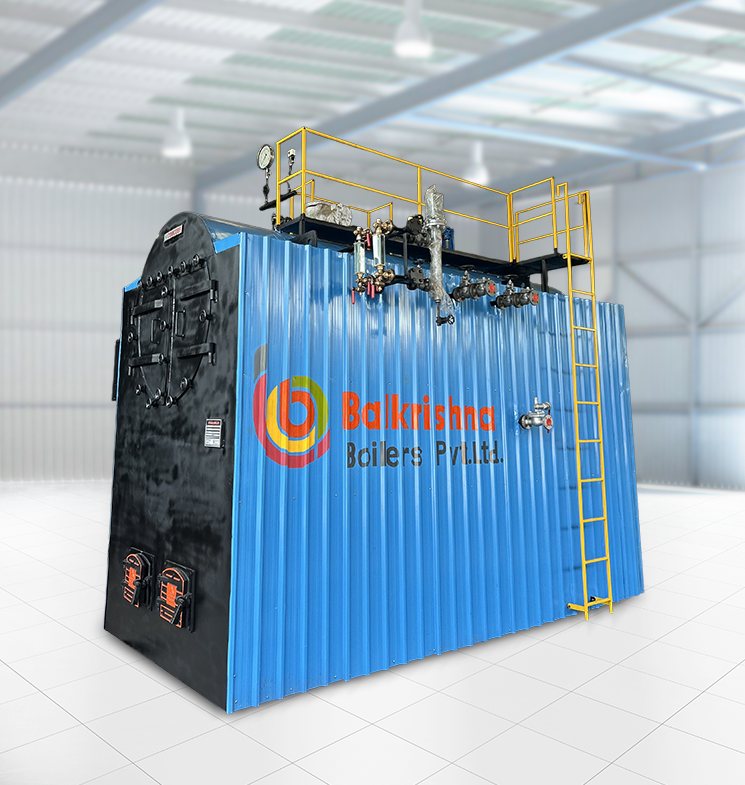

COMCUBE
Chaudière à vapeur à biomasse
La COMBCUBE est une chaudière à vapeur révolutionnaire, multi-combustible, conçue pour offrir l'équilibre ultime entre efficacité et commodité. Pendant des années, les utilisateurs industriels devaient choisir entre la réponse rapide à la charge d'une chaudière à foyer intégré et la haute flexibilité de combustible d'une chaudière hybride conventionnelle.
La COMBCUBE élimine ce compromis. C'est une conception hybride hautement compacte, « le meilleur des deux mondes », offrant l'efficacité d'un système hybride avec la simplicité « prête à l'emploi » d'une unité préassemblée.
Plage de fonctionnement
- Capacité – 0,5 à 6 TPH
- Combustible - bûches de bois, briquettes, lignite et charbon
- Pression - 10,54 kg/cm² à 21 kg/cm²
Ingénierie hybride pour des performances maximales
La COMBCUBE est conçue pour traiter une variété de combustibles solides tout en maintenant une réponse rapide aux demandes de vapeur fluctuantes. En intégrant la conception du foyer dans une structure robuste à calandre et tubes, elle offre :
- Efficacité thermique supérieure : Des surfaces d'échange thermique optimisées minimisent le gaspillage de combustible.
- Réponse rapide à la charge : Contrairement aux chaudières traditionnelles lourdes, la COMBCUBE répond rapidement aux changements des besoins en vapeur.
- Conception compacte en « cube » : Conçue pour minimiser les travaux sur site, l'unité arrive en tant que solution préassemblée, réduisant considérablement le temps et les coûts d'installation.
- Flexibilité de combustible : Le foyer à grille fixe est conçu pour brûler une grande variété de combustibles solides économiques sans nécessiter d'ajustements mécaniques majeurs.
Principaux avantages
- Commodité préassemblée : Assemblée et testée en usine pour garantir une expérience « prête à l'emploi » dès l'arrivée dans votre installation.
- Construction robuste : Conçue pour résister à des opérations à haute pression allant de 10,54 à 21 kg/cm².
- Travaux sur site minimaux : Aucun travail réfractaire important ni assemblage complexe requis sur site, ce qui vous fait gagner du temps et réduit les coûts de main-d'œuvre.
- Sécurité renforcée : Équipée de verrouillages de sécurité avancés, de contrôleurs de niveau d'eau et de pressostats pour une fiabilité 24h/24 et 7j/7.
Applications industrielles
La COMBCUBE est la solution de vapeur idéale pour les opérations industrielles de moyenne à grande échelle :
- Traitement textile : Pour les unités de teinture, d'impression et de finition nécessitant des charges de vapeur constantes.
- Chimie et pharmacie : Pour les réacteurs, la distillation et les procédés de stérilisation.
- Agroalimentaire : Rizeries, usines d'extraction de solvants et transformation du sucre.
- Papier et emballage : Pour les rouleaux chauffants et les procédés de séchage.
- Fabrication de contreplaqué : Pour les presses chauffantes et le durcissement des résines.
| Spécification | Unité | CC-05 | CC-10 | CC-20 | CC-30 | CC-40 | CC-50 | CC-60 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Général | ||||||||||
| Débit de vapeur à partir de et à 100 °C | Kg/hr | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||
| Pression de service | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | ||
| Température de la vapeur | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | ||
| Nombre de passes | No's | Trois | Trois | Trois | Trois | Trois | Trois | Trois | ||
| Nombre de foyers | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Surface de la grille | M² | 0.85 | 1.25 | 2.2 | 2.9 | 4.15 | 5.7 | 6 | ||
| Sortie de vapeur | MM | 40 | 50 | 80 | 100 | 100 | 125 | 150 | ||
| Surface d'échange thermique | M² | 20 | 40 | 80 | 120 | 160 | 200 | 240 | ||
| Type de combustible : bûches de bois, briquettes, lignite et charbon | ||||||||||
| Efficacité de la chaudière avec préchauffeur d'air (APH) | ||||||||||
| Au bois | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Au charbon | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Consommation de combustible | ||||||||||
| Bûches de bois (3500) | Kg/hr | 99 | 198 | 396 | 593 | 791 | 989 | 1187 | ||
| Briquettes (4000) | Kg/hr | 87 | 173 | 346 | 519 | 692 | 865 | 1038 | ||
| Lignite (3000) | Kg/hr | 115 | 231 | 462 | 692 | 923 | 1154 | 1385 | ||
| Charbon (4500) | Kg/hr | 77 | 154 | 308 | 462 | 615 | 769 | 923 | ||
| Charge électrique | ||||||||||
| Pompe d'alimentation en eau | H.P. | 2.00 | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | ||
| Ventilateur ID sans BF | H.P. | 3.00 | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | ||
| Ventilateur FD | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 | ||
| Charge électrique totale | H.P. | 6.00 | 9.00 | 18.00 | 26.50 | 31.40 | 41.00 | 50.00 | ||
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | ||||||||||
- Le PCS des bûches de bois est de 3500 Kcal/kg.
- Le PCS des briquettes est de 4000 Kcal/kg.
- Le PCS du lignite est de 3000 Kcal/kg.
- Le PCS du charbon est de 4500 Kcal/kg.
Foire aux questions (FAQ) sur la chaudière à vapeur à biomasse
Elle combine la technologie du foyer à parois d'eau (typique des chaudières haut de gamme) avec la conception à enveloppe à tubes de fumée. Cela lui permet de gérer la chaleur radiante élevée des combustibles solides tout en conservant l'efficacité compacte d'une chaudière préassemblée.
Oui. La COMBCUBE est conçue pour une flexibilité multi-combustible. Son foyer peut traiter le bois, les briquettes, le lignite ou le charbon, vous permettant de passer au combustible le plus économique disponible dans votre région.
Non. Étant une chaudière préassemblée « prête à l'emploi », la majeure partie de l'assemblage est réalisée dans notre usine. Elle nécessite beaucoup moins de travaux sur site et de fondations en génie civil que les chaudières hybrides conventionnelles.
Grâce à sa conception à foyer intégré, elle possède une meilleure « inertie thermique » que les chaudières standard. Elle peut augmenter rapidement la production de vapeur pour répondre aux pics soudains de la demande de votre ligne de production.
Oui. Nous fabriquons la série COMBCUBE conformément aux réglementations indiennes des chaudières (IBR), garantissant qu'elle respecte toutes les normes de sécurité et légales pour un usage industriel haute pression.
