Chaudière à vapeur horizontale trois passes entièrement à dos humide à combustible solide
Chaudière à vapeur à bûches de bois et briquettes de biomasse

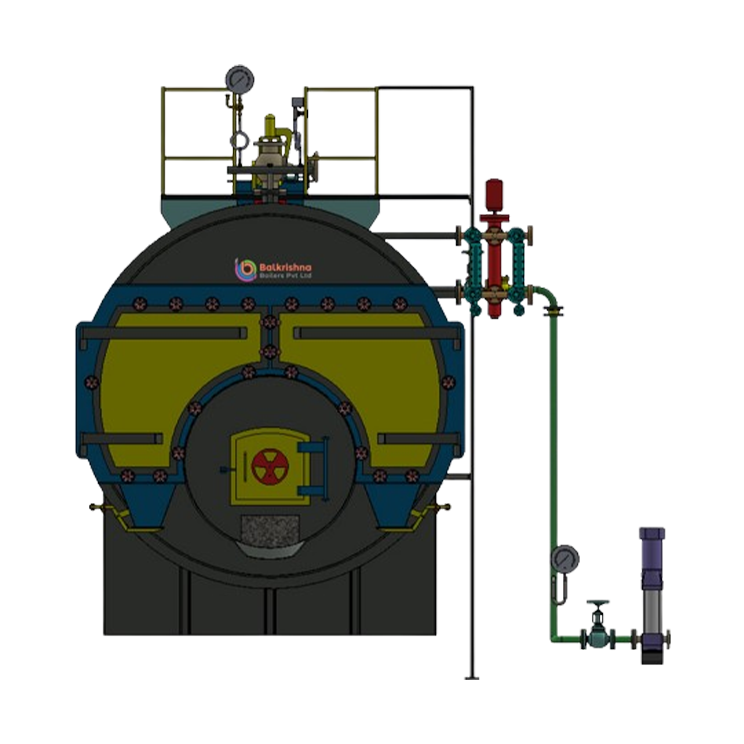

La STEAMAX est une chaudière à vapeur à tubes de fumée horizontale haute performance, conçue pour une efficacité thermique maximale et un usage industriel intensif. Conçue en système entièrement à dos humide, la STEAMAX est optimisée pour brûler des combustibles solides tels que les bûches de bois et les briquettes de biomasse, offrant une solution de vapeur durable et économique pour les besoins de haute capacité.
Plage de fonctionnement
- Capacité – 0,5 TPH à 6,0 TPH
- Combustible - bûches de bois, briquettes de biomasse
- Pression - 10,54 kg/cm² à 17,50 kg/cm²
Ingénierie avancée entièrement à dos humide
Contrairement aux chaudières « à dos sec » qui utilisent une paroi arrière revêtue de réfractaire, la STEAMAX présente une conception entièrement à dos humide. La chambre de combustion arrière est entièrement entourée d'eau, ce qui offre deux avantages essentiels :
- Absorption maximale de la chaleur : Chaque centimètre carré de la chambre arrière contribue à la production de vapeur, augmentant considérablement l'efficacité thermique globale.
- Maintenance réduite : En éliminant la lourde paroi arrière réfractaire, le système évite les problèmes courants de fissuration du réfractaire et de contournement de la chaleur, réduisant les temps d'arrêt et les coûts de réparation.

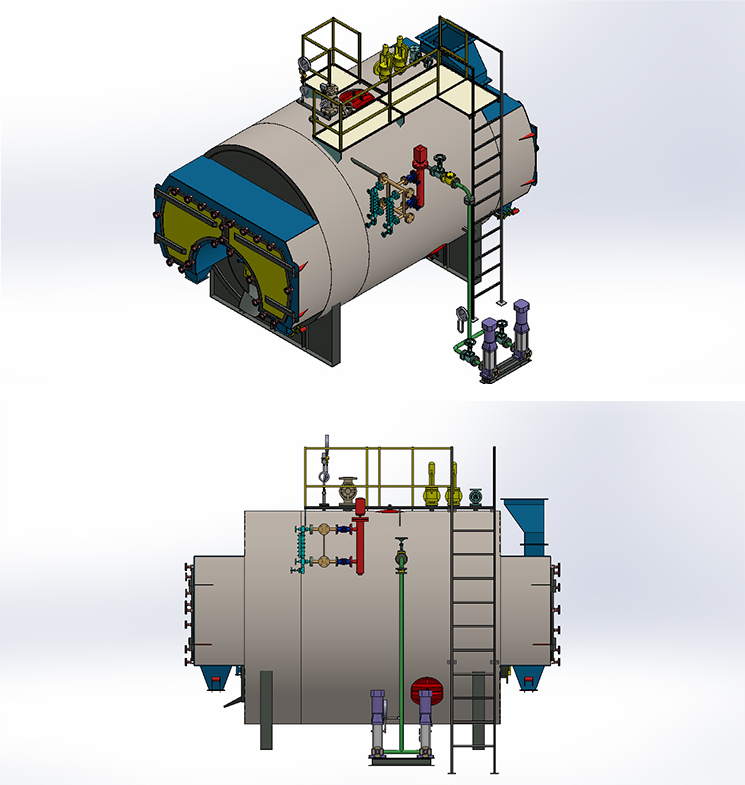

Construction robuste et accessibilité
La STEAMAX est conçue pour une fiabilité à long terme et une maintenance facile :
- Conception à tubes de fumée trois passes : Les gaz de combustion traversent le foyer puis deux séries successives de tubes, garantissant l'extraction de chaleur maximale possible avant leur sortie.
- Foyer plat horizontal : Le foyer à grand volume s'étend sur toute la longueur de la chaudière, garantissant une combustion complète des combustibles solides et réduisant les contraintes thermiques.
- Accès total : La grande porte arrière offre un accès à 100 % au foyer et aux tubes de fumée, rendant le nettoyage et les inspections IBR rapides et simples.
Principales applications industrielles
La STEAMAX est idéale pour les industries à forte demande où le combustible solide est une alternative économique au fioul ou au gaz :
- Textile et confection : Pour la teinture, la finition et le traitement des tissus à grande échelle.
- Chimie et pharmacie : Pour les réacteurs, la stérilisation et les procédés de distillation.
- Agroalimentaire : Pour la mise en conserve, la pasteurisation du lait et la cuisson industrielle à grande échelle.
- Contreplaqué et stratifiés : Pour les presses haute pression et le durcissement des résines.
- Papier et emballage : Pour les procédés de séchage et d'ondulation.
| Spécification | Unité | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Général | |||||||||||
| Débit de vapeur à partir de et à 100 °C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Pression de service | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Température de la vapeur | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| Nombre de passes | No's | Trois | Trois | Trois | Trois | Trois | Trois | Trois | Trois | Trois | Trois |
| Nombre de foyers | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Surface de la grille | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Sortie de vapeur | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Surface d'échange thermique | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Type de combustible : bûches de bois, briquettes, lignite, charbon | |||||||||||
| Efficacité de la chaudière | |||||||||||
| Au bois | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| Au charbon | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consommation de combustible | |||||||||||
| Bûches de bois (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Briquettes (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Lignite (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Charbon (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Charge électrique | |||||||||||
| Pompe d'alimentation en eau | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| Ventilateur ID sans BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilateur FD | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Charge électrique totale | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | |||||||||||
- Le PCS du bois est de 3500 Kcal/kg.
- Le PCS des briquettes est de 4000 Kcal/kg.
- Le PCS du lignite est de 3000 Kcal/kg.
- Le PCS du charbon est de 4500 Kcal/kg.
Foire aux questions (FAQ) sur la chaudière à bûches de bois et briquettes de biomasse
Dans une chaudière à dos humide comme la STEAMAX, la chambre de combustion arrière est entourée d'eau. Dans une chaudière à dos sec, elle est revêtue de briques réfractaires. Les conceptions à dos humide sont plus efficaces car elles utilisent la chambre arrière pour chauffer l'eau au lieu de simplement réfléchir la chaleur, et nécessitent beaucoup moins de maintenance.
Oui. Le foyer plat horizontal est conçu pour traiter divers types de combustibles biomasse solides. Cela vous offre la flexibilité de passer des bûches de bois aux briquettes selon le prix du marché et la disponibilité.
La conception « trois passes » oblige les gaz chauds à traverser la chaudière trois fois. Ce trajet plus long permet à l'eau d'absorber beaucoup plus de chaleur des gaz, ce qui réduit la température de la cheminée et la consommation de combustible.
Oui. Toutes les unités STEAMAX sont conçues et fabriquées dans le strict respect des réglementations indiennes des chaudières (IBR), garantissant qu'elles répondent aux normes de sécurité et de qualité les plus élevées requises pour un usage industriel haute pression.
La STEAMAX est conçue en pensant à la maintenance. En ouvrant simplement la porte arrière, les opérateurs ont un accès complet aux tubes. Cela permet un nettoyage mécanique facile pour éliminer la suie, garantissant que la chaudière fonctionne toujours à performance maximale.
