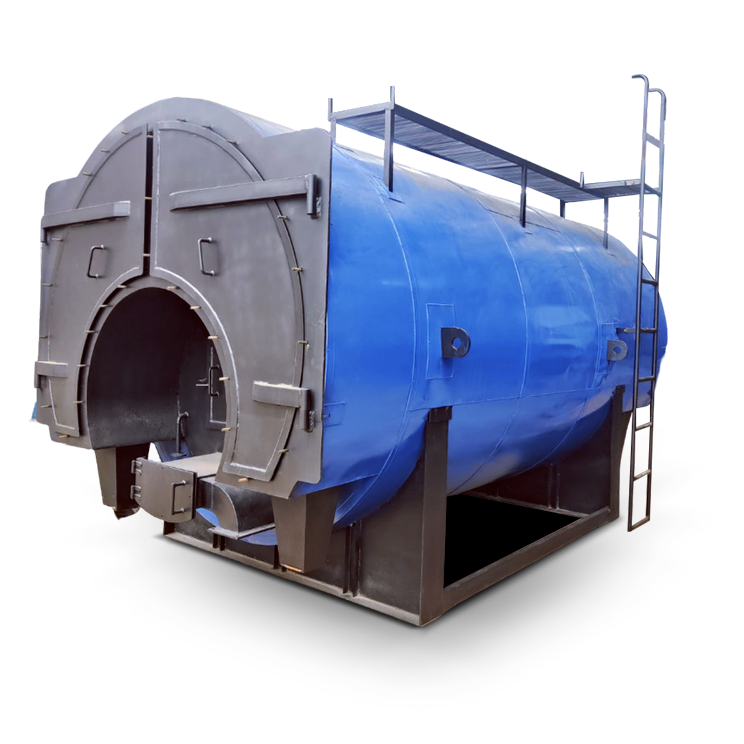

AQUAMAX
Chaudière à eau chaude au bois et briquettes de biomasse
L'AQUAMAX est une chaudière à eau chaude à tubes de fumée robuste, entièrement à dos humide et à trois passes, conçue pour une récupération thermique maximale utilisant des combustibles solides économiques. Conçue pour la durabilité et la haute performance, l'AQUAMAX est la solution idéale pour les industries souhaitant utiliser des bûches de bois ou des briquettes de biomasse pour produire une eau chaude constante.
Plage de fonctionnement
- Capacité – de 400 000 à 2 000 000 Kcal/h
- Combustible - bûches de bois, briquettes de biomasse
- Température - jusqu'à 90 °C, et jusqu'à 160 °C en conception spéciale

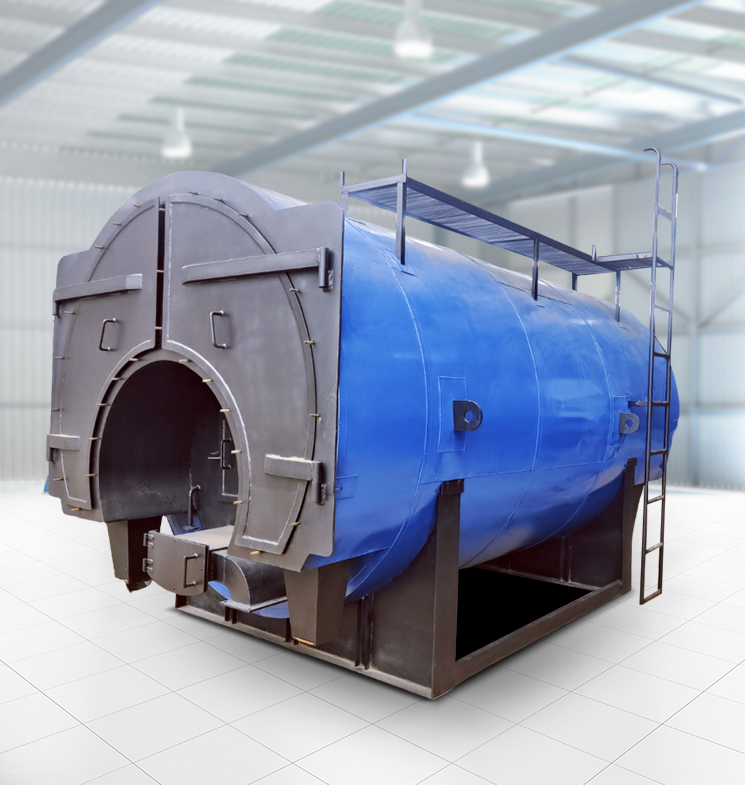

Ingénierie avancée pour combustibles solides
L'AQUAMAX dispose d'un foyer plat horizontal s'étendant sur toute sa longueur, offrant un volume de combustion suffisant pour les combustibles solides.
- Conception à tubes de fumée trois passes : Les gaz de combustion traversent trois passes distinctes, garantissant qu'un maximum de chaleur est transféré à l'eau avant leur sortie.
- Construction entièrement à dos humide : Contrairement aux chaudières « à dos sec », la chambre de combustion arrière est entièrement entourée d'eau. Cela élimine le besoin d'un réfractaire arrière volumineux et coûteux, prévient les pertes de chaleur et réduit considérablement les coûts de maintenance.
- Accès supérieur : La grande porte arrière offre un accès total au foyer et aux tubes de fumée, simplifiant le nettoyage et l'inspection des tubes et réduisant les temps d'arrêt opérationnels.
Principales caractéristiques et avantages
- Polyvalence de combustible : Hautement efficace lorsqu'elle est alimentée en bûches de bois ou en briquettes de biomasse, vous permettant de choisir la source de combustible locale la plus économique.
- Conception thermique robuste : Des plaques tubulaires aux deux extrémités maintiennent solidement les tubes de fumée, garantissant une structure étanche et durable capable de gérer la dilatation thermique.
- Sécurité automatisée : Équipée d'une instrumentation avancée pour surveiller la température et le débit de l'eau, garantissant un fonctionnement sûr et fiable 24h/24 et 7j/7.
- Options haute température : Alors que les modèles standard fonctionnent jusqu'à 90 °C, des conceptions personnalisées spécialisées sont disponibles pour des exigences pressurisées jusqu'à 160 °C.
Applications industrielles ciblées
L'AQUAMAX est un cheval de bataille polyvalent largement utilisé dans les secteurs nécessitant de grands volumes d'eau chaude à faible coût opérationnel :
- Industrie textile : Pour les procédés de teinture, de lavage et de finition des tissus.
- Agroalimentaire : Pour la pasteurisation, le nettoyage et les applications de transformation.
- Hôtels et hôtellerie : Pour le chauffage central, la blanchisserie et les systèmes d'eau chaude à grande échelle.
- Chimie et pharmacie : Pour le chauffage de cuves à double enveloppe et les besoins de procédé.
- Contreplaqué et bois d'œuvre : Pour le conditionnement des grumes et le durcissement des résines.
| Spécification | Unité | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Général | |||||||||||
| Puissance thermique maximale | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Température de service maximale | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Élévation de température de l'eau chaude | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrée/sortie d'eau chaude | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Surface de chauffe du chauffe-fluide | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Mode de combustion | Combustion manuelle | ||||||||||
| Type de combustible | Combustible | Bûches de bois, briquettes, charbon | |||||||||
| Efficacité de la chaudière | |||||||||||
| Aux bûches de bois | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Aux briquettes | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Au charbon | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consommation de combustible | |||||||||||
| Bûches de bois (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Briquettes (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Charbon (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Charge électrique | |||||||||||
| Pompe de circulation d'eau | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilateur ID avec moteur | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilateur FD avec moteur | H.P. | N/A | N/A | N/A | N/A | N/A | N/A | 3.00 | 5.00 | 7.5 | 10.0 |
| Charge électrique totale | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | |||||||||||
- Le PCS des bûches de bois est de 3500 Kcal/kg.
- Le PCS des briquettes est de 4000 Kcal/kg.
- Le PCS du charbon est de 4500 Kcal/kg.
Foire aux questions (FAQ) sur la chaudière à eau chaude au bois et briquettes de biomasse
Dans une conception à dos humide, la chambre de combustion arrière est submergée dans l'eau. Cela empêche la paroi arrière de surchauffer et élimine le besoin de réparations réfractaires fréquentes, courantes dans les chaudières à dos sec. Cela augmente également la surface de chauffe globale pour une meilleure efficacité.
Oui. Le foyer de l'AQUAMAX est conçu pour traiter divers combustibles solides de biomasse. Cette flexibilité vous permet de changer de combustible selon la disponibilité saisonnière ou les prix du marché sans nécessiter de modifications matérielles importantes.
Les combustibles solides produisent beaucoup d'énergie thermique. La conception à trois passes garantit que les gaz chauds restent plus longtemps dans la chaudière, traversant les tubes trois fois. Cela permet à l'eau d'absorber le plus de chaleur possible, entraînant une consommation de combustible et des températures d'échappement plus basses.
Comme la biomasse et le bois produisent des cendres, un nettoyage régulier est nécessaire pour maintenir l'efficacité. Cependant, l'AQUAMAX est conçue avec une grande porte arrière facile à ouvrir qui donne aux équipes de maintenance un accès complet aux tubes, rendant le processus de nettoyage rapide et simple.
Oui. Les chaudières à combustible solide nécessitent une cheminée pour évacuer en toute sécurité les gaz de combustion et fournir le tirage nécessaire au foyer. Nous pouvons vous conseiller sur la hauteur et le diamètre de cheminée appropriés pour votre installation spécifique.
