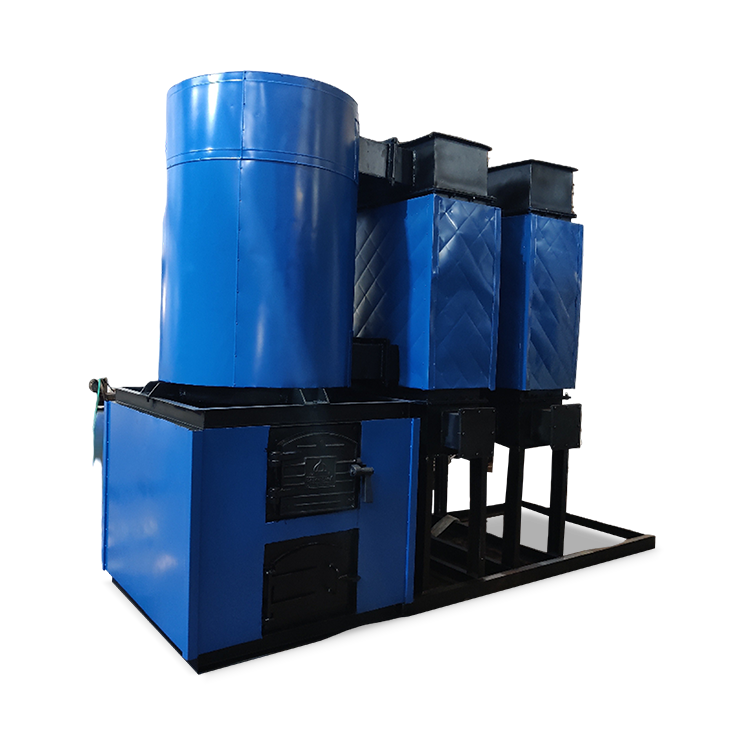

AIRMAX
Générateur d'air chaud à briquettes de biomasse
La série AIRMAX est un générateur d'air chaud à combustion indirecte, horizontal, à quatre passes, robuste, conçu pour une efficacité thermique maximale. Conçue avec une flexibilité de combustible absolue, l'AIRMAX est la solution idéale pour les industries souhaitant utiliser du bois, du charbon, des briquettes de biomasse ou d'autres combustibles solides pour générer de l'air propre à haute température.
En employant une conception à combustion indirecte à calandre et tubes, l'AIRMAX garantit que l'air de procédé n'entre jamais en contact direct avec les gaz de combustion. Cela résulte en un air chaud 100 % propre et sans suie, la rendant parfaite pour les applications sensibles de séchage et de traitement industriels.
Plage de fonctionnement
- Capacité – de 0,1 à 1,0 million de Kcal/h
- Combustible - bois, charbon, briquettes, tout type de combustible solide.
- Température - jusqu'à 300 °C
Transfert de chaleur avancé à quatre passes
L'AIRMAX se distingue par une conception sophistiquée à quatre passes. Alors que les gaz de combustion chauds traversent l'échangeur de chaleur à calandre et tubes quatre fois, la surface de transfert de chaleur est maximisée. Cela garantit :
- Économie de combustible supérieure : Extraction maximale de chaleur du combustible solide.
- Chauffage rapide : Atteint rapidement la température de procédé souhaitée.
- Faibles émissions : Le parcours de combustion optimisé réduit l'impact environnemental.

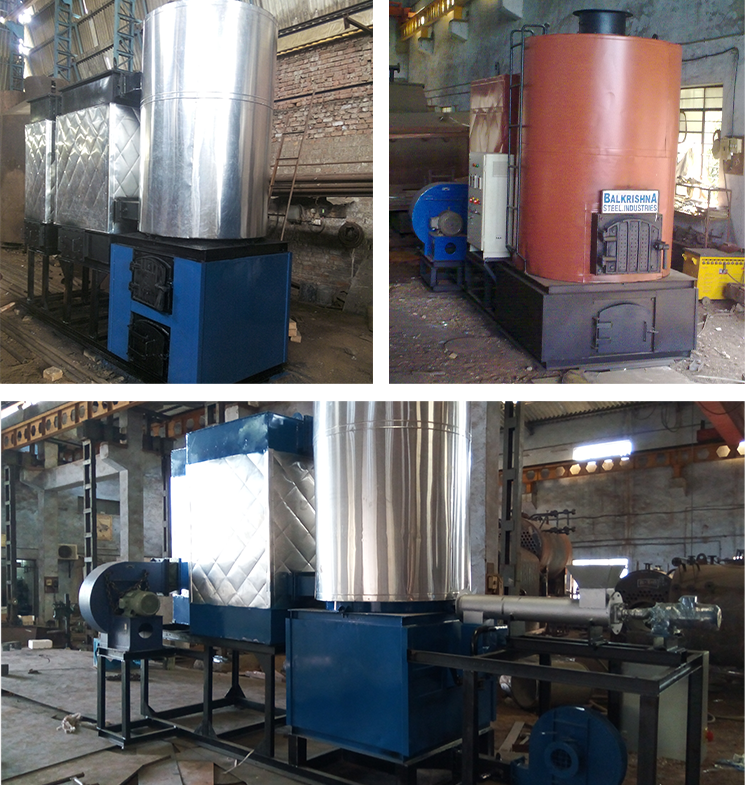

Principales caractéristiques et avantages
- Flexibilité de combustible ultime : Spécifiquement conçue pour brûler des bûches de bois, du charbon, des briquettes de biomasse et divers déchets agricoles.
- Fonctionnement atmosphérique : Fournit des températures de procédé élevées (jusqu'à 300 °C) sans nécessiter de pressions de fonctionnement, améliorant la sécurité de l'usine.
- Chauffage indirect : Production d'air propre garantie, empêchant toute contamination du produit final.
- Construction robuste : Échangeur de chaleur à calandre et tubes robuste, construit pour résister à des contraintes thermiques élevées et garantir une longue durée de service.
- Maintenance facile : La conception horizontale offre un accès facile pour le nettoyage des cendres et l'inspection des faisceaux de tubes.
Applications industrielles
L'AIRMAX est une solution de chauffage polyvalente largement utilisée dans plusieurs secteurs :
- Chimie et pharmacie : Pour le séchage de poudres, granulés et produits chimiques sensibles à la chaleur.
- Transformation alimentaire : Idéale pour le séchage de céréales, thé, épices et légumes déshydratés.
- Textile : Pour le chauffage de rames et les procédés de séchage de tissus.
- Papier et emballage : Pour le séchage de revêtement de papier et la fabrication de feuilles ondulées.
- Céramique et minéraux : Pour le durcissement et le séchage de divers produits à base de minéraux.
| Spécification | Unité | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Général | ||||||||
| Puissance thermique maximale | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Température de sortie de l'air chaud | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Température d'entrée de l'air chaud | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Débit d'air à 300 °C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Pression d'air à la sortie HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Brûleur | Brûleur : brûleur monobloc à jet de pression | |||||||
| Type de combustible | Combustible | Bûches de bois, briquettes, charbon | ||||||
| Efficacité de l'air chaud | ||||||||
| Aux bûches de bois | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Aux briquettes | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Au charbon | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consommation de combustible | ||||||||
| Bûches de bois (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Briquettes (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Charbon (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Charge électrique | ||||||||
| Ventilateur PA avec moteur | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Moteur du ventilateur ID | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Moteur du ventilateur FD | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Charge électrique totale | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | ||||||||
- Le PCS des bûches de bois est de 3500 Kcal/kg.
- Le PCS des briquettes est de 4000 Kcal/kg.
- Le PCS du charbon est de 5400 Kcal/kg.
Foire aux questions (FAQ) sur le générateur d'air chaud à briquettes de biomasse
Dans un système à combustion indirecte comme l'AIRMAX, la flamme et la fumée restent à l'intérieur des tubes tandis que l'air de procédé passe au-dessus. Cela signifie que l'air chaud livré à votre produit est 100 % propre et exempt de fumée, de cendres ou d'odeurs.
Oui. Le foyer de l'AIRMAX est conçu avec une grande chambre de combustion et une grille fixe qui vous permet de passer entre différents combustibles solides comme le bois, le charbon ou les briquettes selon le prix et la disponibilité, sans nécessiter de modifications majeures de l'équipement.
Une conception à quatre passes oblige la chaleur du combustible à traverser l'échangeur de chaleur quatre fois. Cela capture nettement plus d'énergie qu'un chauffe-fluide à une ou deux passes, entraînant des factures de combustible bien plus basses pour votre usine.
Non. Comme l'AIRMAX fonctionne à pression atmosphérique pour chauffer l'air, elle ne relève pas des réglementations sur les récipients sous pression élevée, la rendant plus sûre et plus facile à exploiter que les systèmes de vapeur haute pression.
La conception horizontale comprend des portes accessibles qui permettent aux opérateurs de nettoyer facilement la suie et les cendres des tubes. Un nettoyage régulier garantit que le transfert de chaleur reste efficace et évite le gaspillage de combustible.
