SERIE VFF
Calentador de Fluido Térmico FBC Vertical de Cuatro Pasos
La Serie VFF representa la cúspide de la calefacción térmica de alta capacidad, utilizando tecnología de Combustión en Lecho Fluidizado (FBC). Este sistema vertical de cuatro pasos está específicamente diseñado para proporcionar máxima eficiencia térmica quemando una amplia gama de combustibles sólidos de flujo libre y bajo costo, incluyendo residuos agrícolas y carbón pulverizado.
Al combinar un diseño de transferencia de calor radiante-convectiva de cuatro pasos con tecnología FBC avanzada, la Serie VFF permite altas temperaturas de proceso a presiones de funcionamiento notablemente bajas, garantizando tanto seguridad como importantes ahorros en el costo de combustible.
Rango de Funcionamiento
- Capacidad – de 0,4 a 10,0 millones de Kcal/hr
- Combustible - carbón pulverizado, cáscara de arroz, aserrín, coque de petróleo
- Temperatura - 300°C

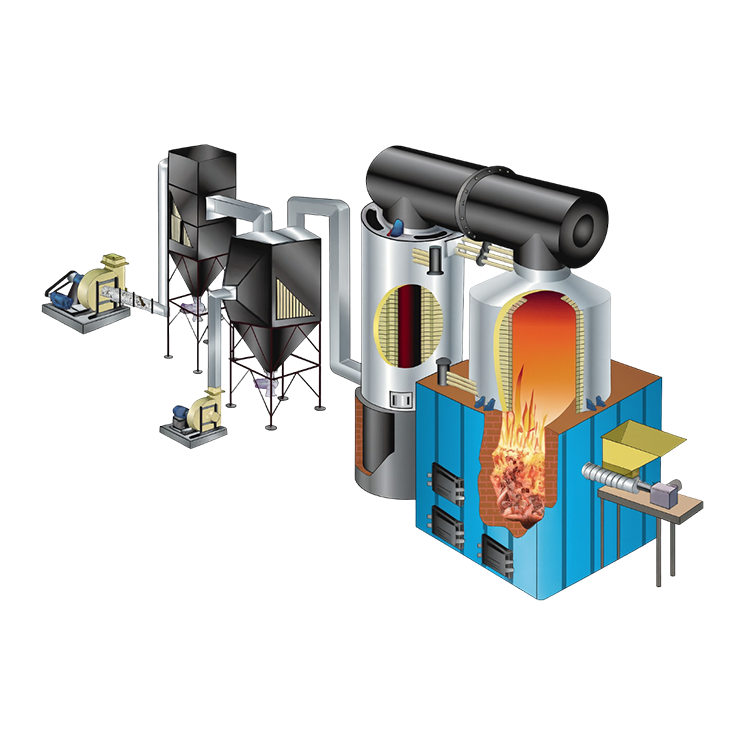

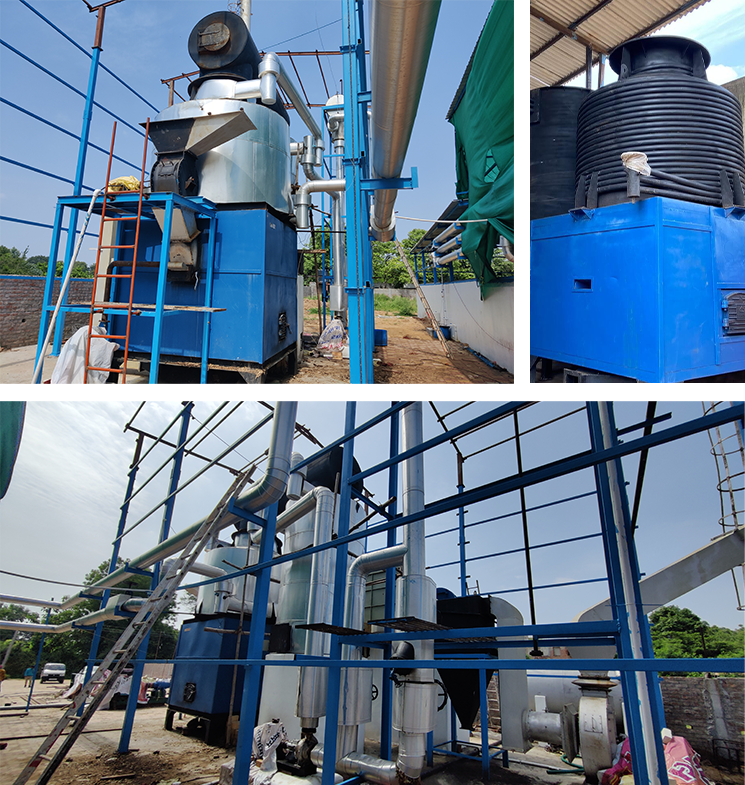

Combustión en Lecho Fluidizado (FBC) Avanzada
La Serie VFF está diseñada para un manejo versátil de combustible. El sistema de combustión cuenta con:
- Alimentación Automatizada de Combustible: Alimentadores de tornillo de alta eficiencia para una entrega constante de combustible.
- Manejo de Aire de Precisión: Los ventiladores I.D. (tiro inducido) y F.D. (tiro forzado) integrados trabajan en conjunto con una cámara de aire especializada y boquillas para mantener un lecho de combustible "fluidizado" en suspensión para una combustión completa.
- Construcción de Horno en Sitio: La cámara revestida refractaria se construye con precisión en el sitio para garantizar un aislamiento óptimo y retención térmica.
Principales Características y Beneficios
- Diseño de Cuatro Pasos: Esta configuración única maximiza el tiempo de contacto entre los gases de combustión y los serpentines de calefacción, resultando en una recuperación de calor superior en comparación con los sistemas estándar de tres pasos.
- Flexibilidad Multicombustible: Diseñada para quemar combustibles "de flujo libre" rentables como cáscara de arroz, aserrín, carbón pulverizado y coque de petróleo.
- Operación Ecológica: Equipada con equipos avanzados de control de la contaminación para cumplir con los estándares ambientales estrictos.
- Baja Presión, Alto Calor: Alcance temperaturas de hasta 300°C a presiones casi atmosféricas, reduciendo los riesgos asociados con los sistemas de vapor de alta presión.
Industrias que Atendemos
La Serie VFF es la opción preferida para aplicaciones industriales a gran escala que requieren calor constante y de alta temperatura:
- Textiles: Para el procesamiento de telas, teñido y operaciones de rameado.
- Química y Farmacéutica: Para reactores, destilación y procesamiento de alto calor.
- Contrachapado y Laminados: Para prensado y curado de resinas.
- Procesamiento de Alimentos: Para secado a gran escala, tostado y refinación de aceites comestibles.
- Caucho y Plásticos: Para procesos de vulcanización y extrusión.
| Especificación | Unidad | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| General | ||||||||||
| Producción máxima de calor | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Temperatura máxima de funcionamiento | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Elevación de temperatura del calentador de fluido térmico | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/salida de aceite caliente | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Área de superficie de calefacción del calentador | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Capacidad de retención de aceite del calentador | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Modo de Combustión | Alimentador de Tornillo Automático | |||||||||
| Tipo de Combustible | Combustible | Briqueta Triturada, Cáscara de Arroz, Carbón | ||||||||
| Eficiencia de la Caldera | ||||||||||
| Con Briqueta Triturada | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Con Cáscara de Arroz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Con Carbón | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo de Combustible | ||||||||||
| Briqueta Triturada (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Cáscara de Arroz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Carbón (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Carga Eléctrica | ||||||||||
| Bomba de Circulación de Aceite | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Ventilador ID sin BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador FD con APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilador SFD con Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Alimentador de Tornillo | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Carga Eléctrica Total | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | ||||||||||
- El PCS de la briqueta triturada es de 4000 Kcal/kg.
- El PCS de la cáscara de arroz es de 3000 Kcal/kg.
- El PCS del carbón es de 4500 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre el Calentador de Fluido Térmico FBC Vertical de Cuatro Pasos
Un diseño de cuatro pasos obliga a los gases calientes a viajar a través del calentador una vez más antes de salir. Esto permite que el fluido térmico absorba más calor, resultando en temperaturas de chimenea más bajas y una eficiencia de combustible general significativamente mayor.
La tecnología FBC mantiene las partículas de combustible en suspensión en un lecho caliente de arena o ceniza usando aire a alta presión. Esto garantiza una combustión del 100% de combustibles de baja calidad como la cáscara de arroz o el aserrín, que de otro modo serían difíciles de quemar eficientemente en un horno de parrilla estándar.
Sí. Para manejar las cenizas volantes y las emisiones de combustibles sólidos como el carbón o la cáscara, la serie VFF viene integrada con equipos de control de la contaminación de alta eficiencia (como ciclones o filtros de mangas) para garantizar que su instalación cumpla con las regulaciones ambientales.
Por supuesto. Podemos calibrar los alimentadores de tornillo, las boquillas de aire y el volumen del horno para optimizar el rendimiento según el tipo específico de residuos agrícolas o carbón disponible en su región.
Aunque las piezas a presión y la estructura se fabrican en nuestra instalación, la obra refractaria y el ensamblaje del horno se completan en sitio. Esto garantiza que el horno esté perfectamente integrado con la cimentación y la estructura de soporte para una máxima durabilidad.
