VTF SERIES
Ohrievač teplonosnej kvapaliny na uhlie, poľnohospodárske pelety a FBC

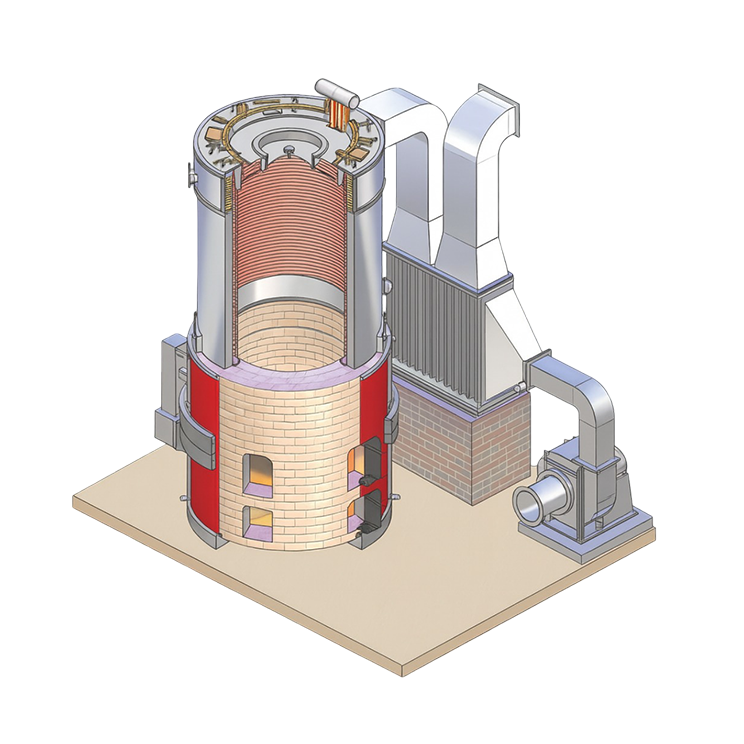

Séria VTF je špecializovaný vertikálny, štvorťahový ohrievač teplonosnej kvapaliny navrhnutý pre vysokoteplotné priemyselné procesy. Táto séria, vytvorená s technológiou fluidného spaľovania (FBC), je optimalizovaná na dosahovanie maximálnej tepelnej účinnosti s využitím rôznych nákladovo výhodných tuhých palív, vrátane drveného uhlia, poľnohospodárskych peliet a drvených brikiet.
Vďaka robustnej štvorťahovej konštrukcii zaisťuje séria VTF vynikajúcu absorpciu tepla a celkovú tepelnú účinnosť 78 % (±2 %) na hrubej výhrevnosti (GCV) v spojení s predohrievačom vzduchu (APH).
Prevádzkový rozsah
- Kapacita – 4 00 000 kcal/hod. až 50 00 000 kcal/hod.
- Palivo – drvené uhlie/poľnohospodárske pelety/drvené brikety
- Celková účinnosť 78 % (+/-2 %) na GCV s APH.
Pokročilé spaľovanie a technológia ohniska
Séria VTF obsahuje sofistikovaný spaľovací systém navrhnutý pre bezproblémové spracovanie paliva a optimálne uvoľňovanie tepla:
- Automatizované podávanie paliva: Využíva presný skrutkový podávací systém pre konzistentné spracovanie voľne tečúceho paliva, čím sa znižuje manuálna práca a zaisťuje stály tepelný výkon.
- Technológia FBC: Fluidné spaľovanie zaisťuje úplné vyhorenie uhlíka a jednotné rozloženie teploty v ohnisku, čím výrazne znižuje spotrebu paliva.
- Integrovaná regulácia vzduchu: Obsahuje vyvážený ťahový systém s vysoko výkonnými ventilátormi indukovaného ťahu (ID) a núteného ťahu (FD), spolu s pokročilým zariadením na reguláciu znečistenia, aby spĺňal environmentálne normy.
- Individuálna stavba na mieste: Vyzdievaná komora ohniska sa odborne stavia na mieste, vrátane profesionálnych základových prác, nosných konštrukcií a presného zosúladenia vzduchovej komory.

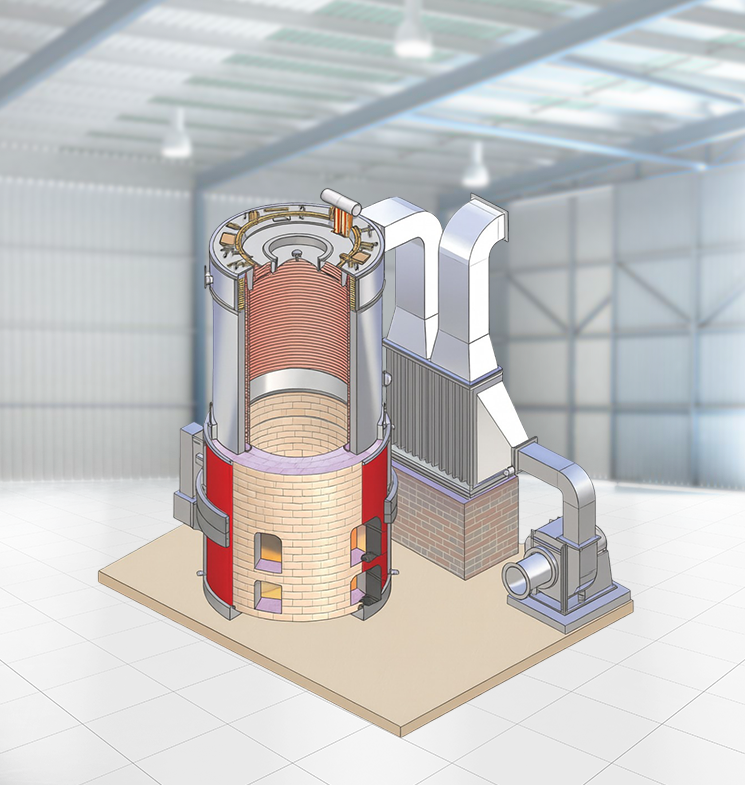

Kľúčové vlastnosti a výhody
- Štvorťahová konštrukcia: Maximalizuje čas zdržania dymových plynov, čím zaisťuje najvyšší možný prenos tepla do teplonosnej kvapaliny.
- Flexibilita viacerých palív: Navrhnutý na spaľovanie nákladovo výhodných palív ako drvené uhlie, poľnohospodárske pelety a drvené brikety, čím poskytuje ochranu pred kolísajúcimi cenami paliva.
- Vysokoteplotná schopnosť: Vyrobený na zvládanie náročných priemyselných procesov vyžadujúcich stabilnú, vysokoteplotnú cirkuláciu tepelného oleja.
- Nízka údržba: Obsahuje strategicky umiestnené dvierka na popol a prístupové dvierka pre jednoduché čistenie a bežné kontroly.
Odvetvia, ktorým slúžime
Séria VTF je preferovanou voľbou pre veľkorozmerné priemyselné vykurovanie naprieč rôznymi odvetviami:
- Textilný priemysel: Pre vysokoteplotné farbenie, tlač a procesy napínacích strojov.
- Chemický a farmaceutický priemysel: Pre reaktory, destilačné jednotky a výrobu hromadných liečiv.
- Preglejka a laminátové materiály: Pre horúce lisy a kotly na živicu.
- Spracovanie potravín: Pre veľkoobjemové vyprážanie, praženie a rafináciu jedlých olejov.
- Obalový priemysel: Pre papierne a výrobu vlnitých krabíc.
| Špecifikácia | Jednotka | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | ||||||||||
| Maximálny tepelný výkon | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maximálna prevádzková teplota | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Nárast teploty ohrievača teplonosnej kvapaliny | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horúceho oleja | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Vykurovacia plocha ohrievača | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Kapacita zádrže oleja ohrievača | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Režim spaľovania | Automatický vrhací skrutkový podávač | |||||||||
| Typ paliva | Palivo | Drvené brikety, ryžové plevy, uhlie, | ||||||||
| Účinnosť kotla | ||||||||||
| Na drvených briketách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na ryžových plevách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na uhlí | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Spotreba paliva | ||||||||||
| Drvené brikety (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Ryžové plevy (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Uhlie (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrická záťaž | ||||||||||
| Cirkulačné olejové čerpadlo | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID ventilátor bez BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD ventilátor s APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD ventilátor s motorom | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Skrutkový podávač | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Celková elektrická záťaž | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | ||||||||||
- GCV drvených brikiet je 4000 kcal/kg.
- GCV ryžových pliev je 3000 kcal/kg.
- GCV uhlia je 4500 kcal/kg.
Často kladené otázky (FAQ) o ohrievači teplonosnej kvapaliny na uhlie, poľnohospodárske pelety a FBC
Štvorťahová konštrukcia núti horúce plyny prechádzať cez ohrievač o jedenkrát viac pred výstupom. To umožňuje absorbovať viac tepla teplonosnou kvapalinou, čo vedie k nižším teplotám v komíne a výrazne vyššej celkovej účinnosti paliva.
Technológia FBC udržiava častice paliva v suspenzii v horúcom, bublinkovom lôžku popola a piesku pomocou vzduchu. To vedie k oveľa efektívnejšiemu a jednotnejšiemu spaľovaniu ako pri tradičnom roštovom spaľovaní, čo umožňuje získať viac tepla z palív nižšej kvality.
Áno. Každá inštalácia série VTF je vybavená systémom spracovania vzduchu a dymových plynov, ktorý obsahuje opatrenia na reguláciu znečistenia, aby sa zaistilo, že prach a emisie sa udržia v prípustných priemyselných limitoch.
Áno. Séria VTF je navrhnutá pre „flexibilitu paliva“. Pokiaľ je palivo drvené alebo vo forme peliet/brikiet, automatizovaný skrutkový podávač dokáže zvládnuť rôzne typy paliva s minimálnymi úpravami pomeru vzduchu k palivu.
Jednotka ohrievača je vyrobená v našej prevádzke, ale vyzdievaná komora ohniska sa stavia na mieste naším odborným tímom. Tým sa zaisťuje, že základy a murárske práce sú dokonale zosúladené s konkrétnym rozložením a podlahovými požiadavkami vašej prevádzky.
