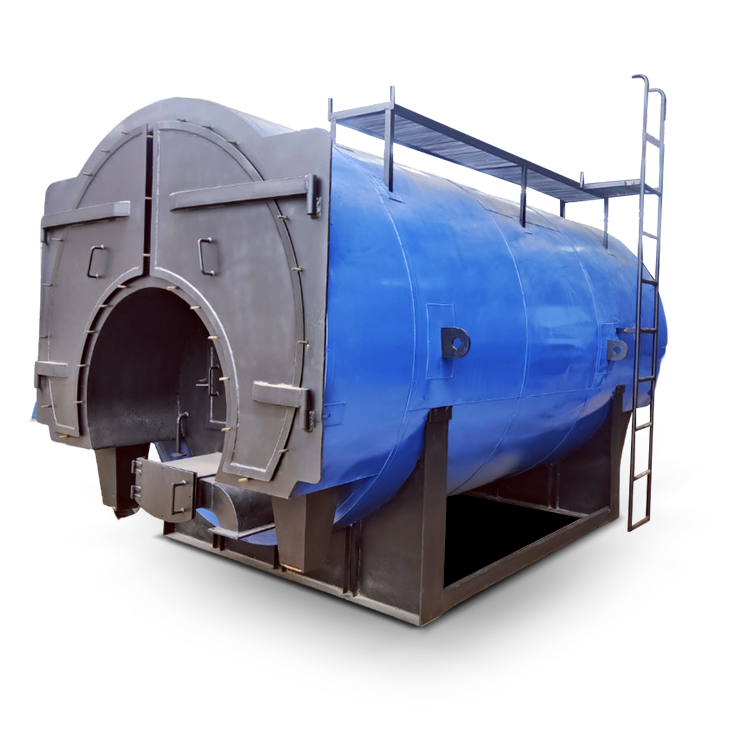

AQUAMAX
Teplovodný kotol na drevo a brikety z biomasy
AQUAMAX je robustný, plne mokrý, trojťahový dymotrubkový teplovodný kotol navrhnutý pre maximálnu tepelnú návratnosť s využitím nákladovo výhodných tuhých palív. AQUAMAX, navrhnutý pre odolnosť a vysoký výkon, je ideálnym riešením pre odvetvia hľadajúce využitie drevených polien alebo brikiet z biomasy na výrobu konzistentnej teplej vody.
Prevádzkový rozsah
- Kapacita – 4 lakh kcal/hod. až 20 lakh kcal/hod.
- Palivo – drevené poleno, brikety z biomasy
- Teplota – do 90 °C, špeciálna konštrukcia do 160 °C
Pokročilé inžinierstvo pre tuhé palivá
AQUAMAX obsahuje horizontálne rovné ohnisko tiahnuce sa po celej jeho dĺžke, čím poskytuje dostatočný spaľovací objem pre tuhé palivá.
- Trojťahová dymotrubková konštrukcia: Dymové plyny prechádzajú cez tri samostatné ťahy, čím sa zaisťuje maximálny prenos tepla do vody pred výstupom plynov.
- Konštrukcia s plne mokrým zadkom: Na rozdiel od kotlov so „suchým zadkom“ je zadná spaľovacia komora úplne obklopená vodou. Tým sa odstraňuje potreba objemnej, nákladnej zadnej vyzdievky, zabraňuje tepelným stratám a výrazne sa znižujú náklady na údržbu.
- Vynikajúci prístup: Veľké zadné dvierka poskytujú úplný prístup k ohnisku a dymovým rúrkam, čím sa čistenie a kontrola rúrok stáva jednoduchým a znižujú sa prevádzkové odstávky.

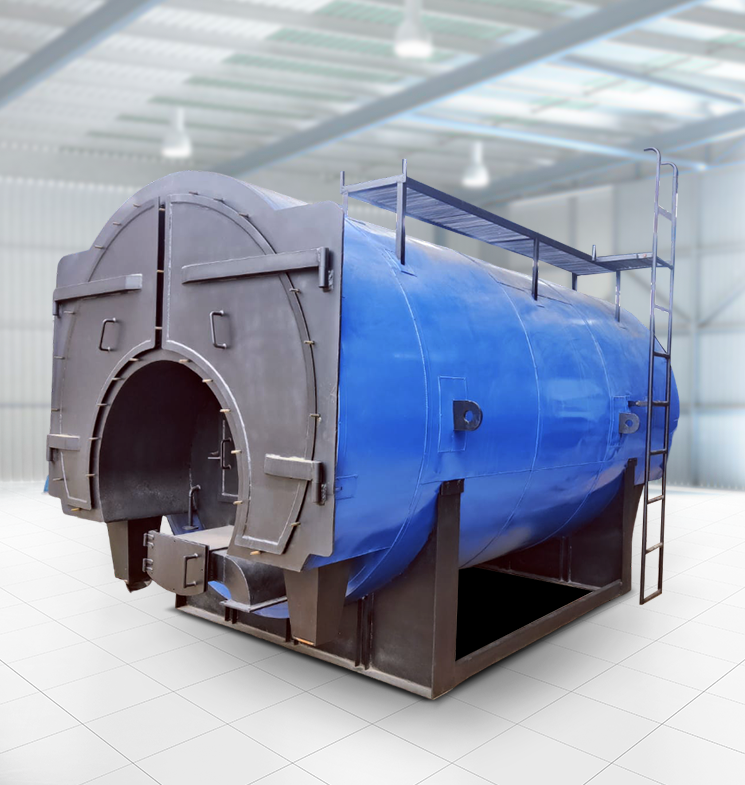

Kľúčové vlastnosti a výhody
- Univerzálnosť paliva: Vysoko účinný pri spaľovaní drevených polien alebo brikiet z biomasy, čo vám umožňuje vybrať si najekonomickejší miestny zdroj paliva.
- Robustná tepelná konštrukcia: Rúrkovnice na oboch koncoch bezpečne drží dymové rúrky, čím zaisťujú nepriepustnú a odolnú konštrukciu schopnú zvládať tepelnú rozťažnosť.
- Automatizovaná bezpečnosť: Vybavený pokročilou prístrojovou technikou na sledovanie teploty a prietoku vody, čím zaisťuje bezpečnú a spoľahlivú nepretržitú prevádzku.
- Vysokoteplotné možnosti: Zatiaľ čo štandardné modely pracujú do 90 °C, sú dostupné špecializované konštrukcie na mieru pre tlakové požiadavky do 160 °C.
Cielené priemyselné aplikácie
AQUAMAX je univerzálny pracovný kôň využívaný v širokej miere v odvetviach, ktoré vyžadujú veľké objemy teplej vody pri nízkych prevádzkových nákladoch:
- Textilný priemysel: Pre farbenie, pranie a procesy dokončovania tkanín.
- Potravinársky a nápojový priemysel: Pre pasterizáciu, čistenie a spracovateľské aplikácie.
- Hotely a hotelierstvo: Pre centrálne vykurovanie, práčovne a veľkoobjemové systémy teplej vody.
- Chemický a farmaceutický priemysel: Pre plášťový ohrev nádob a procesné požiadavky.
- Preglejka a drevárstvo: Pre kondicionovanie polien a vytvrdzovanie živice.
| Špecifikácia | Jednotka | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||||
| Maximálny tepelný výkon | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximálna prevádzková teplota | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Nárast teploty teplej vody | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup teplej vody | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Vykurovacia plocha ohrievača | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Spôsob spaľovania | Manuálne spaľovanie | ||||||||||
| Typ paliva | Palivo | Drevené poleno, brikety, uhlie | |||||||||
| Účinnosť kotla | |||||||||||
| Na drevenom polene | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na briketách | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na uhlí | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Spotreba paliva | |||||||||||
| Drevené poleno (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Brikety (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Uhlie (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Elektrická záťaž | |||||||||||
| Cirkulačné vodné čerpadlo | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| ID ventilátor s motorom | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD ventilátor s motorom | H.P. | N/A | N/A | N/A | N/A | N/A | N/A | 3.00 | 5.00 | 7.5 | 10.0 |
| Celková elektrická záťaž | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||||
- GCV drevného polena je 3500 kcal/kg.
- GCV brikiet je 4000 kcal/kg.
- GCV uhlia je 4500 kcal/kg.
Často kladené otázky (FAQ) o teplovodnom kotle na drevo a brikety z biomasy
V konštrukcii s mokrým zadkom je zadná spaľovacia komora ponorená vo vode. To zabraňuje prehriatiu zadnej steny a odstraňuje potrebu častých opráv vyzdievky, ktoré sú bežné pri kotloch so suchým zadkom. Tiež zväčšuje celkovú vykurovaciu plochu pre lepšiu účinnosť.
Áno. Ohnisko AQUAMAX je navrhnuté na spracovanie rôznych tuhých palív z biomasy. Táto flexibilita vám umožňuje prepínať palivá na základe sezónnej dostupnosti alebo trhových cien bez potreby výraznejších zmien zariadenia.
Tuhé palivá produkujú veľa tepelnej energie. Trojťahová konštrukcia zaisťuje, že horúce plyny zostávajú v kotle dlhšie a prechádzajú cez rúrky trikrát. To umožňuje vode absorbovať čo najviac tepla, čo vedie k nižšej spotrebe paliva a nižším výfukovým teplotám.
Keďže biomasa a drevo produkujú popol, pravidelné čistenie je nevyhnutné na zachovanie účinnosti. AQUAMAX je však navrhnutý s veľkými, ľahko otvárateľnými zadnými dvierkami, ktoré poskytujú údržbovým tímom úplný prístup k rúrkam, čím sa čistenie stáva rýchlym a jednoduchým.
Áno. Kotly na tuhé palivo vyžadujú komín na bezpečné odvádzanie spaľovacích plynov a poskytovanie potrebného ťahu pre ohnisko. Poskytneme vám usmernenie ohľadom vhodnej výšky a priemeru komína pre vašu konkrétnu inštaláciu.
