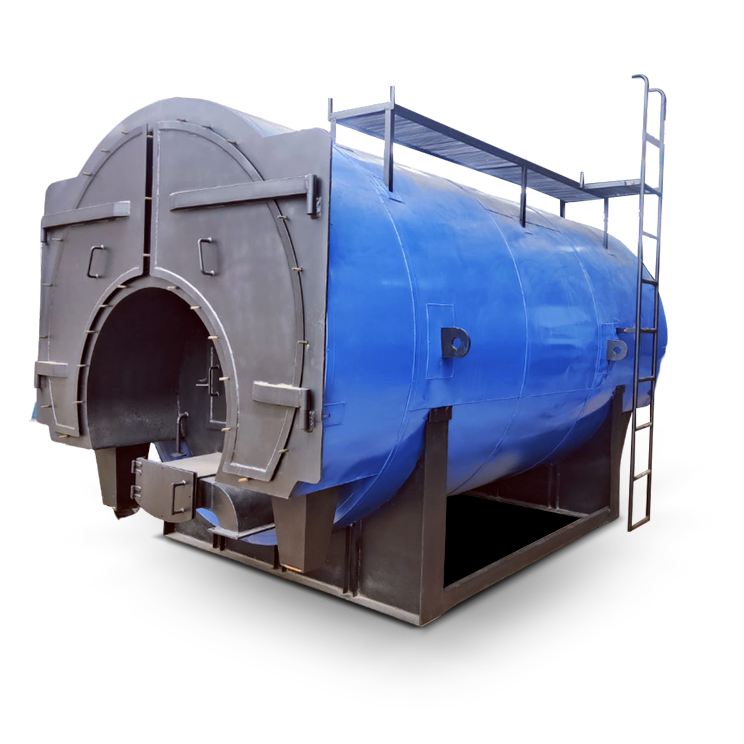

AQUAMAX
Caldaia ad Acqua Calda a Legna e Bricchette di Biomassa
L'AQUAMAX è una robusta caldaia ad acqua calda a tubi da fumo completamente wet-back a tre passaggi, progettata per il massimo recupero termico utilizzando combustibili solidi economicamente vantaggiosi. Progettata per durata e alte prestazioni, l'AQUAMAX è la soluzione ideale per settori che desiderano utilizzare tronchi di legna o bricchette di biomassa per generare acqua calda costante.
Gamma Operativa
- Capacità - da 4 lakh Kcal/h a 20 lakh Kcal/h.
- Combustibile - tronchi di legna, bricchette di biomassa
- Temperatura - fino a 90°C e con design speciale fino a 160°C
Ingegneria Avanzata per Combustibili Solidi
L'AQUAMAX presenta un focolare piano orizzontale che si estende per l'intera lunghezza, offrendo un ampio volume di combustione per i combustibili solidi.
- Design a Tre Passaggi a Tubi da Fumo: I gas di scarico attraversano tre passaggi distinti, garantendo che il massimo calore venga trasferito all'acqua prima dell'uscita dei gas.
- Costruzione Completamente Wet-Back: A differenza delle caldaie "dry-back", la camera di combustione posteriore è completamente circondata dall'acqua. Ciò elimina la necessità di un refrattario posteriore ingombrante e costoso, previene la dispersione di calore e riduce notevolmente i costi di manutenzione.
- Accesso Superiore: Il grande portello posteriore offre accesso totale al focolare e ai tubi da fumo, rendendo semplici la pulizia e l'ispezione dei tubi e riducendo i fermi macchina operativi.

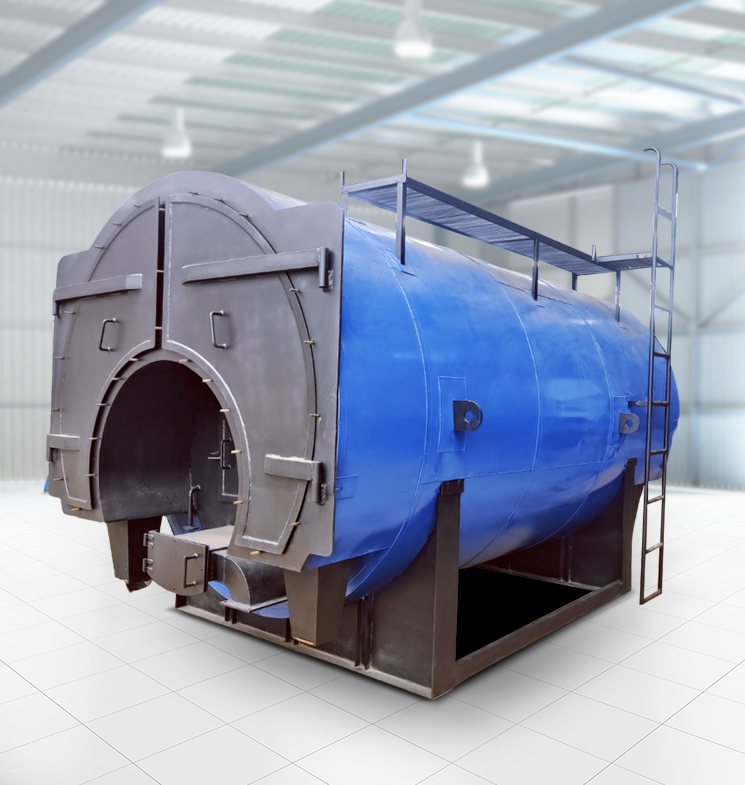

Caratteristiche e Vantaggi Chiave
- Versatilità di Combustibile: Altamente efficiente quando alimentata con tronchi di legna o bricchette di biomassa, permettendovi di scegliere la fonte di combustibile locale più economica.
- Design Termico Robusto: Le piastre tubiere a entrambe le estremità sostengono saldamente i tubi da fumo, garantendo una struttura a tenuta stagna e durevole in grado di gestire l'espansione termica.
- Sicurezza Automatizzata: Dotata di strumentazione avanzata per monitorare temperatura e flusso dell'acqua, garantendo un funzionamento sicuro e affidabile 24/7.
- Opzioni per Alta Temperatura: Mentre i modelli standard operano fino a 90°C, sono disponibili design personalizzati specializzati per requisiti pressurizzati fino a 160°C.
Applicazioni Industriali Mirate
L'AQUAMAX è una risorsa versatile ampiamente utilizzata in settori che richiedono grandi volumi di acqua calda a basso costo operativo:
- Industria Tessile: Per processi di tintura, lavaggio e finissaggio tessuti.
- Alimentare e Bevande: Per applicazioni di pastorizzazione, pulizia e lavorazione.
- Hotel e Ospitalità: Per riscaldamento centralizzato, lavanderia e sistemi di acqua calda su larga scala.
- Chimico e Farmaceutico: Per il riscaldamento di recipienti con camicia e requisiti di processo.
- Compensato e Legname: Per il condizionamento dei tronchi e la reticolazione delle resine.
| Specifica | Unità | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generale | |||||||||||
| Resa termica massima | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura massima di esercizio | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Aumento di temperatura dell'acqua calda | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Ingresso/Uscita Acqua Calda | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| superficie di riscaldamento del riscaldatore | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Modalità di Combustione | Combustione manuale | ||||||||||
| Tipo di Combustibile | Combustibile | Tronchi di legna, bricchette, carbone | |||||||||
| Efficienza della Caldaia | |||||||||||
| Su Tronchi di Legna | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Bricchette | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Su Carbone | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo di Combustibile | |||||||||||
| Tronchi di Legna (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Bricchette (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Carbone (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Carico Elettrico | |||||||||||
| Pompa di Circolazione Acqua | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilatore ID con Motore | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilatore FD con Motore | H.P. | N.D. | N.D. | N.D. | N.D. | N.D. | N.D. | 3.00 | 5.00 | 7.5 | 10.0 |
| Carico Elettrico Totale | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | |||||||||||
- Il GCV dei tronchi di legna è di 3500 Kcal/KG.
- Il GCV della bricchetta è di 4000 Kcal/KG.
- Il GCV del carbone è di 4500 Kcal/KG.
Domande Frequenti (FAQ) sulla Caldaia ad Acqua Calda a Legna e Bricchette di Biomassa
In un design wet-back, la camera di combustione posteriore è immersa nell'acqua. Ciò previene il surriscaldamento della parete posteriore ed elimina la necessità di frequenti riparazioni refrattarie, comuni nelle caldaie dry-back. Aumenta inoltre la superficie di riscaldamento complessiva per una migliore efficienza.
Sì. Il focolare dell'AQUAMAX è progettato per gestire vari combustibili solidi di biomassa. Questa flessibilità vi consente di cambiare combustibile in base alla disponibilità stagionale o al prezzo di mercato senza necessità di modifiche significative all'hardware.
I combustibili solidi producono molta energia termica. Il design a tre passaggi garantisce che i gas caldi rimangano più a lungo all'interno della caldaia, attraversando i tubi tre volte. Ciò consente all'acqua di assorbire quanto più calore possibile, portando a un consumo di combustibile inferiore e a temperature di scarico più basse.
Poiché biomassa e legna producono ceneri, è necessaria una pulizia regolare per mantenere l'efficienza. Tuttavia, l'AQUAMAX è progettata con un ampio portello posteriore facilmente apribile che offre ai team di manutenzione pieno accesso ai tubi, rendendo il processo di pulizia rapido e semplice.
Sì. Le caldaie a combustibile solido richiedono un camino per sfiatare in sicurezza i gas di combustione e fornire il tiraggio necessario per il focolare. Possiamo fornire indicazioni sull'altezza e sul diametro del camino appropriati per la vostra specifica installazione.
