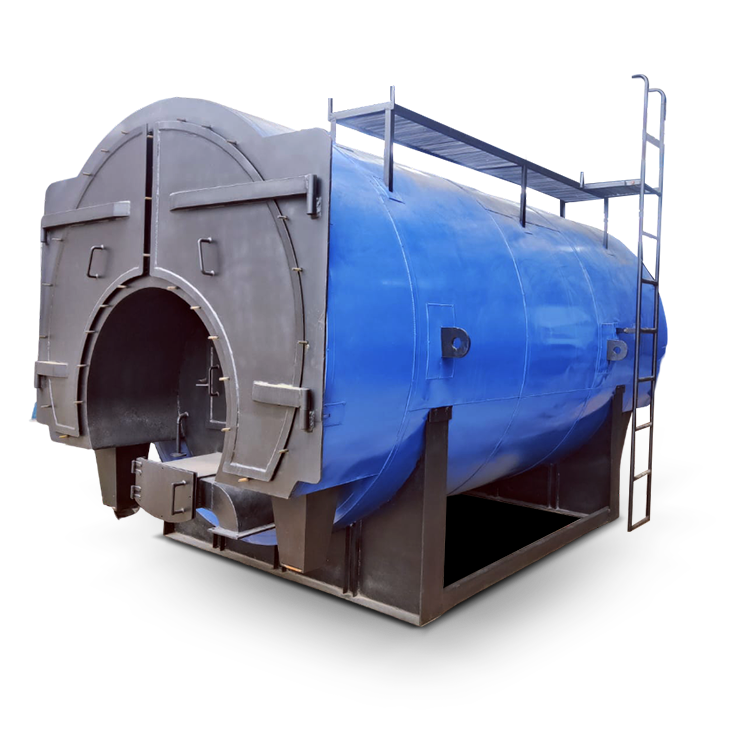

AQUAMAX
Kocioł wodny opalany drewnem i brykietem z biomasy
AQUAMAX to wytrzymały, w pełni mokrotylny, trzyciągowy kocioł wodny płomieniówkowy zaprojektowany dla maksymalnego odzysku ciepła przy użyciu opłacalnych paliw stałych. Zaprojektowany pod kątem trwałości i wysokiej wydajności, AQUAMAX jest idealnym rozwiązaniem dla branż chcących wykorzystać bale drzewne lub brykiety z biomasy do wytwarzania stałej ciepłej wody.
Zakres pracy
- Wydajność – od 4 lac kcal/godz. do 20 lac kcal/godz.
- Paliwo – bal drzewny, brykiet z biomasy
- Temperatura – do 90℃, a w wykonaniu specjalnym do 160℃

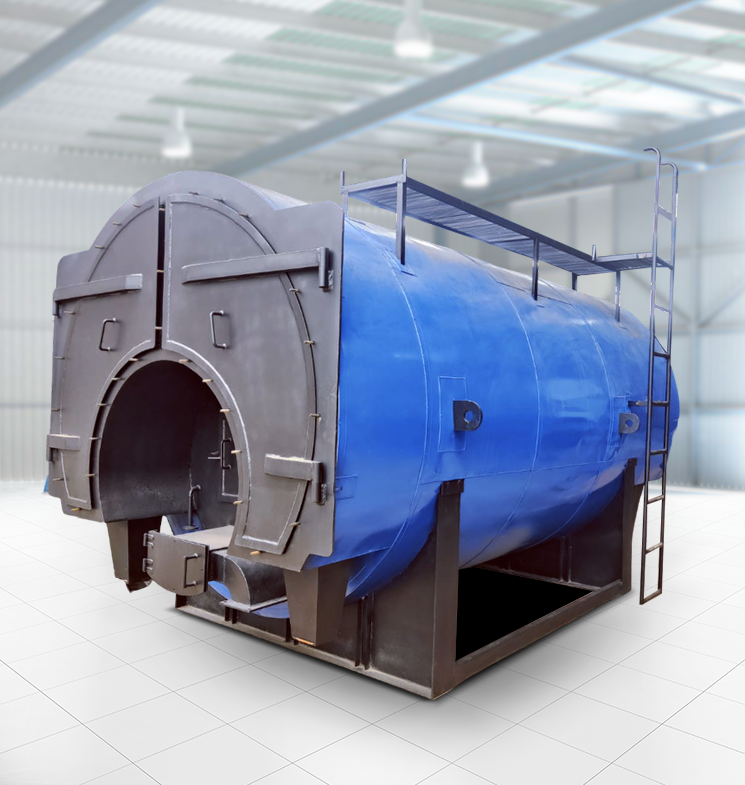

Zaawansowana inżynieria dla paliw stałych
AQUAMAX posiada poziome, gładkie palenisko rozciągające się na całej jego długości, zapewniając odpowiednią objętość spalania dla paliw stałych.
- Konstrukcja trzyciągowa płomieniówkowa: Gazy spalinowe przepływają przez trzy odrębne ciągi, zapewniając przekazanie maksymalnej ilości ciepła do wody przed ich opuszczeniem.
- W pełni mokrotylna konstrukcja: W przeciwieństwie do kotłów „suchotylnych”, tylna komora spalania jest całkowicie otoczona wodą. Eliminuje to potrzebę stosowania masywnych, kosztownych wykładzin ogniotrwałych na tylnej ścianie, zapobiega stratom ciepła i znacząco obniża koszty konserwacji.
- Doskonały dostęp: Duże tylne drzwi zapewniają pełny dostęp do paleniska i rur dymnych, ułatwiając czyszczenie i inspekcję rur oraz skracając przestoje eksploatacyjne.
Kluczowe cechy i korzyści
- Wszechstronność paliwowa: Wysoce wydajny przy opalaniu balami drzewnymi lub brykietami z biomasy, umożliwiając wybór najbardziej ekonomicznego lokalnego źródła paliwa.
- Solidna konstrukcja termiczna: Płyty sitowe na obu końcach solidnie mocują rury dymne, zapewniając szczelną i trwałą konstrukcję zdolną wytrzymać rozszerzalność cieplną.
- Zautomatyzowane bezpieczeństwo: Wyposażony w zaawansowaną aparaturę do monitorowania temperatury i przepływu wody, zapewniając bezpieczną i niezawodną pracę 24/7.
- Opcje wysokotemperaturowe: Podczas gdy standardowe modele pracują do 90°C, dostępne są specjalistyczne wykonania na zamówienie dla wymagań ciśnieniowych do 160°C.
Docelowe zastosowania przemysłowe
AQUAMAX to wszechstronne, niezawodne urządzenie szeroko stosowane w sektorach wymagających dużych ilości ciepłej wody przy niskim koszcie eksploatacji:
- Przemysł tekstylny: Do procesów barwienia, prania i wykańczania tkanin.
- Żywność i napoje: Do zastosowań pasteryzacji, czyszczenia i przetwarzania.
- Hotele i hotelarstwo: Do ogrzewania centralnego, pralni i systemów ciepłej wody na dużą skalę.
- Chemia i farmacja: Do ogrzewania zbiorników płaszczowych i wymagań procesowych.
- Sklejka i drewno: Do kondycjonowania kłód i utwardzania żywicy.
| Specyfikacja | Jednostka | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ogólne | |||||||||||
| Maksymalna moc cieplna | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maksymalna temperatura robocza | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Wzrost temperatury ciepłej wody | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Wlot/wylot ciepłej wody | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Powierzchnia grzewcza nagrzewnicy | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Tryb spalania | Zasilanie ręczne | ||||||||||
| Rodzaj paliwa | Paliwo | Bal drzewny, brykiet, węgiel | |||||||||
| Sprawność kotła | |||||||||||
| Na balu drzewnym | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na brykiecie | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Na węglu | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Zużycie paliwa | |||||||||||
| Bal drzewny (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Brykiet (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Węgiel (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Obciążenie elektryczne | |||||||||||
| Pompa cyrkulacyjna wody | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Wentylator ID z silnikiem | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Wentylator FD z silnikiem | H.P. | Nie dotyczy | Nie dotyczy | Nie dotyczy | Nie dotyczy | Nie dotyczy | Nie dotyczy | 3.00 | 5.00 | 7.5 | 10.0 |
| Całkowite obciążenie elektryczne | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | |||||||||||
- Wartość opałowa (GCV) bala drzewnego wynosi 3500 kcal/kg.
- Wartość opałowa (GCV) brykietu wynosi 4000 kcal/kg.
- Wartość opałowa (GCV) węgla wynosi 4500 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące kotła wodnego opalanego drewnem i brykietem z biomasy
W konstrukcji mokrotylnej tylna komora spalania jest zanurzona w wodzie. Zapobiega to przegrzewaniu tylnej ściany i eliminuje potrzebę częstych napraw wykładziny ogniotrwałej, powszechnych w kotłach suchotylnych. Zwiększa to również całkowitą powierzchnię grzewczą dla lepszej sprawności.
Tak. Palenisko AQUAMAX zostało zaprojektowane do obsługi różnych stałych paliw z biomasy. Ta elastyczność pozwala przełączać paliwa w zależności od sezonowej dostępności lub cen rynkowych bez konieczności znaczących zmian sprzętowych.
Paliwa stałe wytwarzają dużo energii cieplnej. Konstrukcja trzyciągowa zapewnia dłuższe przebywanie gorących gazów wewnątrz kotła, przepływających przez rury trzykrotnie. Pozwala to wodzie pochłonąć jak najwięcej ciepła, prowadząc do niższego zużycia paliwa i niższych temperatur spalin.
Ponieważ biomasa i drewno wytwarzają popiół, regularne czyszczenie jest niezbędne do utrzymania sprawności. Jednak AQUAMAX został zaprojektowany z dużymi, łatwymi w otwieraniu tylnymi drzwiami, które zapewniają zespołom konserwacyjnym pełny dostęp do rur, czyniąc proces czyszczenia szybkim i prostym.
Tak. Kotły na paliwo stałe wymagają komina do bezpiecznego odprowadzania gazów spalinowych i zapewnienia niezbędnego ciągu dla paleniska. Możemy doradzić w kwestii odpowiedniej wysokości i średnicy komina dla Państwa konkretnej instalacji.
