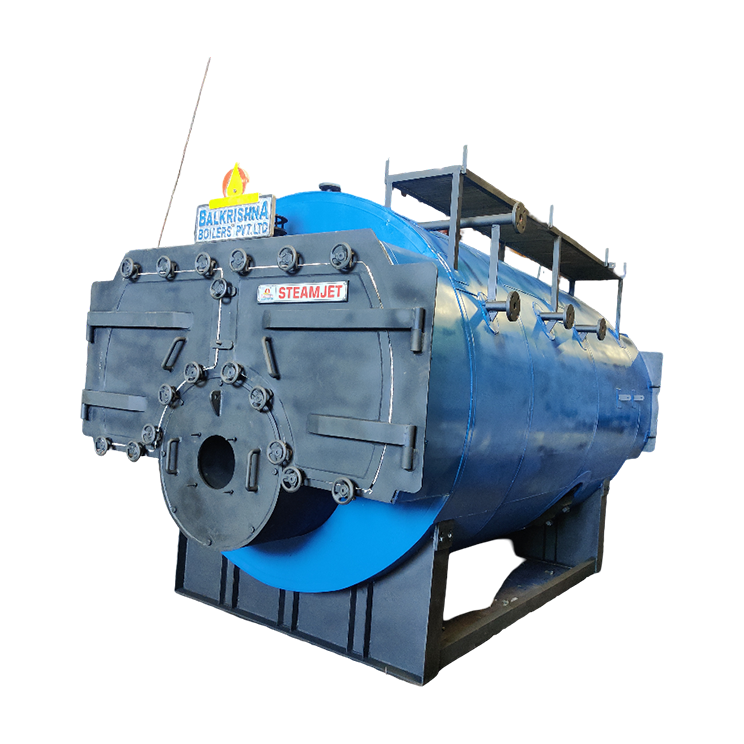

STEAMJET
Parný kotol na olej a plyn
STEAMJET je prémiový, trojťahový plameňovo-trubkový parný kotol s konštrukciou plne mokrého zadku pre maximálnu tepelnú účinnosť. STEAMJET, navrhnutý pre univerzálnosť, je zabalené riešenie, ktoré poskytuje konzistentnú, vysokokvalitnú suchú saturovanú paru pre náročné priemyselné aplikácie.
V spojení s našimi špecializovanými horákovými systémami na viaceré palivá sa STEAMJET stáva neuveriteľne flexibilným zariadením, schopným spaľovať tradičné fosílne palivá, obnoviteľné bioplyny a priemyselné odpadové plyny ako syntézny plyn alebo vodík.
Prevádzkový rozsah
- Kapacita – 0,5 t/h až 15,0 t/h
- Palivo – olej, plyn, FO
- Tlak – 10,54 kg/cm² až 21 kg/cm²
Pokročilá konštrukcia a inžinierstvo
- Trojťahová dymotrubková technológia: Spaľovacie plyny prechádzajú cez kotol trikrát, čím sa zaisťuje najvyššia možná extrakcia tepla pred výstupom z komína.
- Konštrukcia s plne mokrým zadkom: Na rozdiel od kotlov so „suchým zadkom“ má STEAMJET vodou chladenú vratnú komoru. To odstraňuje potrebu ťažkých vyzdievaných zadných stien, čím sa znižujú náklady na údržbu a zabraňuje sa tepelným stratám.
- Univerzálnosť viacerých palív: Optimalizovaný pre širokú škálu zdrojov energie:
*Kvapalné palivá: Nafta, vykurovací olej (FO) a ľahký vykurovací olej (LDO).
*Plynné palivá: Zemný plyn, LPG a vodík.
*Odpadové a bioplyny: Bioplyn z liehovarov, syntézny plyn z výroby ocele a ďalšie plyny z organického rozkladu. - Zabalený systém: Dodáva sa ako kompletná, vopred zložená jednotka pre inštaláciu typu „zapoj a používaj“, čím sa skracuje čas uvedenia do prevádzky na mieste.
Cielené priemyselné aplikácie
Schopnosť STEAMJET zvládať vysoké tlaky a rôzne palivá ho robí ideálnym pre:
- Chemický a petrochemický priemysel: Pre vysokotlakové spracovanie a tepelné sledovanie.
- Liehovary a pivovary: Využitie miestneho bioplynu na výrobu pary na zníženie nákladov na palivo.
- Oceliarsky a hutnícky priemysel: Integrácia syntézneho plynu z výrobných procesov do energetického cyklu.
- Farmaceutický priemysel: Poskytovanie konzistentnej, veľkoobjemovej pary pre sterilizáciu a reaktory.
- Textilný a papierenský priemysel: Pre veľkoobjemové farbenie, sušenie a dokončovacie procesy.
- Spracovanie potravín: Spoľahlivá saturovaná para na varenie, pasterizáciu a balenie.
| Špecifikácia | Jednotka | SJ-05 | SJ-10 | SJ-15 | SJ-20 | SJ-30 | SJ-40 | SJ-50 | SJ-60 | SJ-80 | SJ-100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||||
| Výkon pary z a pri 100 °C | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 |
| Prevádzkový tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Teplota pary | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 184 | 185 |
| Počet ťahov | No's | Tri | Tri | Tri | Tri | Tri | Tri | Tri | Tri | Tri | Tri |
| Počet ohnísk | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Výstup pary | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| HTA | M² | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 180 | 240 | 300 |
| Horák: tlakovo-tryskový monoblokový horák | |||||||||||
| Typ paliva: nafta, LPG, NG, PNG, FO, LDO | |||||||||||
| Účinnosť kotlov | |||||||||||
| Na plyne | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Na oleji | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Spotreba paliva | |||||||||||
| Nafta (10500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 351 | 468 | 584 |
| Vykurovací olej (9600) | Kg/hr | 32 | 64 | 96 | 128 | 192 | 256 | 320 | 384 | 511 | 639 |
| LDO (10200) | Kg/hr | 30 | 60 | 90 | 120 | 180 | 241 | 301 | 361 | 481 | 602 |
| LPG (11000) | Kg/hr | 30 | 60 | 90 | 120 | 180 | 241 | 301 | 361 | 481 | 602 |
| Zemný plyn (8900) | M³/hr | 34 | 67 | 101 | 135 | 202 | 270 | 337 | 404 | 539 | 674 |
| Elektrická záťaž | |||||||||||
| Napájacie vodné čerpadlo | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 10.00 | 15.00 |
| Dúchadlo horáka (olej) | H.P. | 0.37 | 1.10 | 3.00 | 3.00 | 5.50 | 7.50 | 7.50 | 11.00 | 18.5 | 18.5 |
| Palivové čerpadlo | H.P. | * | * | * | * | 1.10 | 1.10 | 1.10 | 1.50 | 3.0 | 3.0 |
| Celková elektrická záťaž | H.P. | 2.37 | 3.10 | 6.00 | 6.00 | 10.60 | 12.60 | 14.60 | 20.00 | 31.50 | 36.50 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||||
- GCV nafty je 10500 kcal/kg.
- GCV vykurovacieho oleja je 9600 kcal/kg.
- GCV LDO je 10200 kcal/kg.
- GCV LPG je 11000 kcal/kg.
- GCV zemného plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o parnom kotle na olej a plyn
Konštrukcia s plne mokrým zadkom znamená, že zadná vratná komora je úplne obklopená vodou. Tým sa zachytáva teplo, ktoré by sa inak stratilo cez vyzdievanú stenu, zlepšuje sa celková účinnosť a odstraňujú sa časté problémy s údržbou a praskaním spojené so zadnou vyzdievkou.
Áno. V spojení s naším špecializovaným horákom na viaceré palivá je STEAMJET jedinečne navrhnutý na spaľovanie čistých zdrojov energie ako vodík alebo odpadové plyny ako bioplyn a syntézny plyn, čo pomáha vašej prevádzke smerovať k obehovému hospodárstvu a nižším emisiám uhlíka.
Vďaka trojťahovej dymotrubkovej konštrukcii a konštrukcii mokrého zadku dosahuje STEAMJET zvyčajne vysokú tepelnú účinnosť (až 88 % ± 2 % v závislosti od paliva a príslušenstva na spätné získavanie tepla, ako sú ekonomizéry).
Áno, všetky jednotky STEAMJET sú navrhnuté a vyrábané v prísnom súlade s Indian Boiler Regulations (IBR), čím sa zaisťuje splnenie najvyšších bezpečnostných a kvalitatívnych noriem pre výrobu vysokotlakovej pary.
Trojťahová konštrukcia zaisťuje, že horúce plyny zostávajú v kotle dlhšie a prechádzajú cez tri samostatné súbory rúrok. To umožňuje maximálny prenos tepla do vody, čo vedie k nižším výfukovým teplotám a výrazne nižšej spotrebe paliva.
