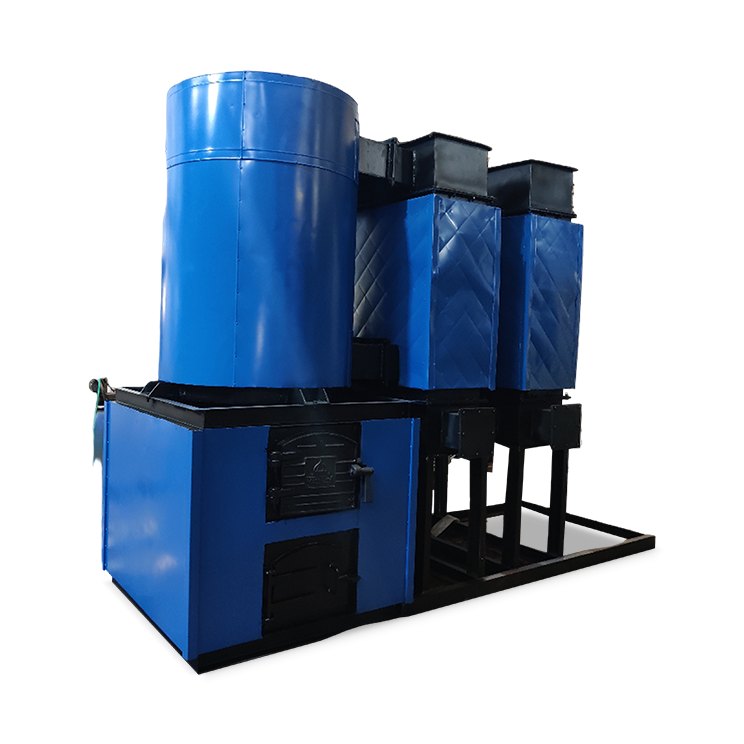

AIRMAX
Генератор горячего воздуха на брикетах биомассы
Серия AIRMAX — это надежный горизонтальный четырехходовой генератор горячего воздуха косвенного нагрева, спроектированный для максимальной тепловой эффективности. Разработанный с учетом абсолютной гибкости по топливу, AIRMAX — идеальное решение для отраслей, стремящихся использовать древесину, уголь, брикеты биомассы или другое твердое топливо для получения чистого высокотемпературного воздуха.
Используя конструкцию корпусно-трубного теплообменника косвенного нагрева, AIRMAX гарантирует, что технологический воздух никогда не контактирует напрямую с продуктами сгорания. Это обеспечивает на 100% чистый, свободный от сажи горячий воздух, что делает его идеальным для чувствительных промышленных применений сушки и переработки.
Рабочий диапазон
- Мощность — от 0,1 до 1,0 млн ккал/ч
- Топливо — древесина, уголь, брикеты, любой вид твердого топлива.
- Температура — до 300 ºC
Передовая четырехходовая теплопередача
AIRMAX выделяется продуманной четырехходовой конструкцией. Поскольку горячие продукты сгорания проходят через корпусно-трубный теплообменник четыре раза, площадь поверхности теплопередачи максимизируется. Это обеспечивает:
- Превосходную экономию топлива: Максимальное извлечение тепла из твердого топлива.
- Быстрый нагрев: Быстрое достижение требуемой технологической температуры.
- Низкие выбросы: Оптимизированный путь горения снижает воздействие на окружающую среду.

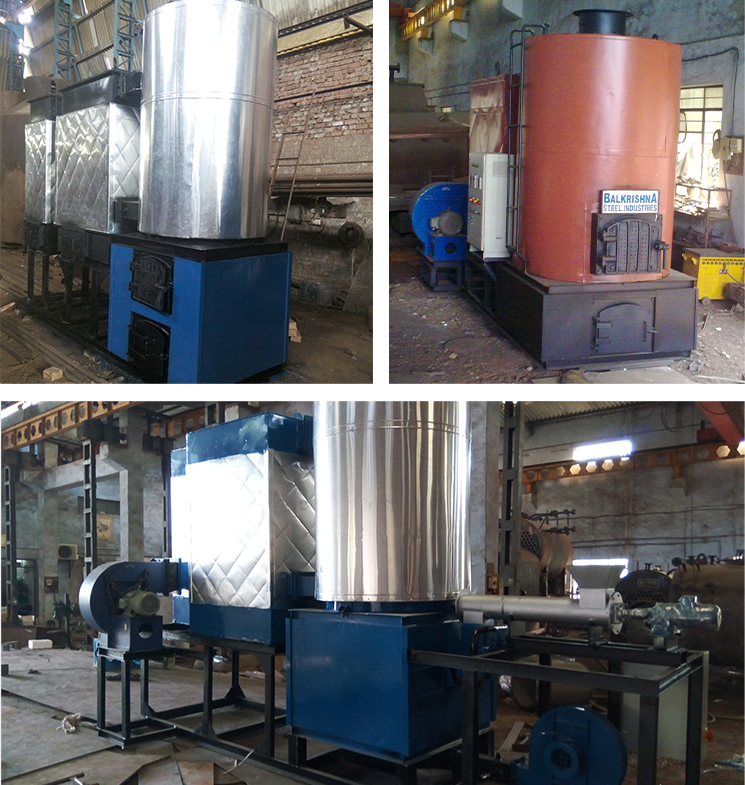

Ключевые особенности и преимущества
- Максимальная гибкость по топливу: Специально спроектирован для сжигания дров, угля, брикетов биомассы и различных сельскохозяйственных отходов.
- Атмосферная работа: Обеспечивает высокие технологические температуры (до 300°C) без необходимости в рабочем давлении, повышая безопасность предприятия.
- Косвенный нагрев: Гарантированно чистый воздух на выходе, предотвращающий любое загрязнение конечного продукта.
- Прочная конструкция: Прочный корпусно-трубный теплообменник, выдерживающий высокие термические нагрузки и обеспечивающий долгий срок службы.
- Простое обслуживание: Горизонтальная конструкция обеспечивает удобный доступ для чистки золы и осмотра трубных пучков.
Отрасли применения
AIRMAX — универсальное решение для отопления, широко используемое в различных секторах:
- Химическая и фармацевтическая промышленность: Для сушки порошков, гранул и термочувствительных химикатов.
- Пищевая переработка: Идеален для сушки зерна, чая, специй и обезвоженных овощей.
- Текстильная промышленность: Для нагрева ширильных машин и процессов сушки тканей.
- Бумага и упаковка: Для сушки бумажных покрытий и производства гофрокартона.
- Керамика и минералы: Для отверждения и сушки различной продукции на минеральной основе.
| Характеристика | Единица измерения | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||
| Максимальная тепловая мощность | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Температура горячего воздуха на выходе | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Температура горячего воздуха на входе | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Расход воздуха при 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Давление воздуха на выходе HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Горелка | Горелка: моноблочная горелка распыления давлением | |||||||
| Вид топлива | Топливо | Дрова, брикеты, уголь | ||||||
| КПД по горячему воздуху | ||||||||
| На дровах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На брикетах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На угле | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Расход топлива | ||||||||
| Дрова (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Брикеты (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Уголь (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Электрическая нагрузка | ||||||||
| Вентилятор первичного воздуха с электродвигателем | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Электродвигатель дымососа | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| Электродвигатель дутьевого вентилятора | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Общая электрическая нагрузка | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||
- Теплотворная способность дров составляет 3500 ккал/кг.
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность угля составляет 5400 ккал/кг.
Часто задаваемые вопросы (FAQ) о генераторе горячего воздуха на брикетах биомассы
В системе косвенного нагрева, такой как AIRMAX, пламя и дым остаются внутри труб, а технологический воздух проходит снаружи. Это означает, что горячий воздух, подаваемый к вашему продукту, на 100% чист и свободен от дыма, золы или запахов.
Да. Топка AIRMAX спроектирована с большой камерой сгорания и стационарной колосниковой решеткой, позволяющей переключаться между различными видами твердого топлива, такими как древесина, уголь или брикеты, в зависимости от цены и доступности без значительных изменений оборудования.
Четырехходовая конструкция заставляет тепло от топлива пройти через теплообменник четыре раза. Это улавливает значительно больше энергии, чем одно- или двухходовой нагреватель, что приводит к значительно более низким затратам на топливо для вашего завода.
Нет. Поскольку AIRMAX работает при атмосферном давлении для нагрева воздуха, он не подпадает под нормы для сосудов высокого давления, что делает его безопаснее и проще в эксплуатации, чем паровые системы высокого давления.
Горизонтальная конструкция включает доступные дверцы, позволяющие операторам легко очищать трубы от сажи и золы. Регулярная чистка обеспечивает сохранение эффективности теплопередачи и предотвращает потери топлива.
