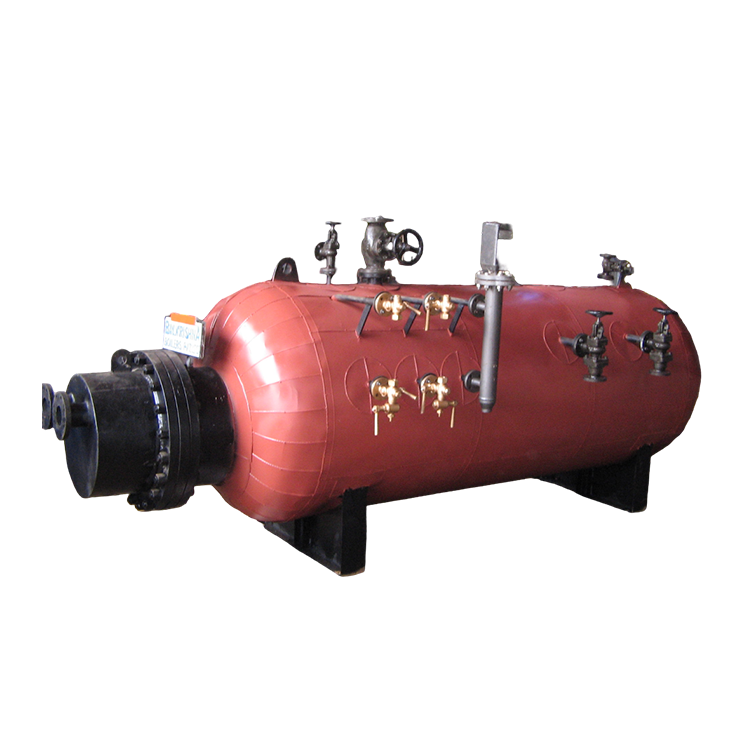

STEAMGEN
Паровой котел на газе и мазуте
Серия STEAMGEN — это высокоэффективный четырехходовой горизонтальный блочный котел, разработанный для предприятий со значительной мощностью термомасляного контура и одновременной потребностью в технологическом паре. В отличие от традиционных котлов, требующих собственной горелки и источника топлива, STEAMGEN работает по принципу теплообмена.
Используя высокотемпературное термомасло, уже циркулирующее на вашем предприятии, STEAMGEN передает тепло через специализированный трубный пучок, погруженный в водяную ванну. Это обеспечивает безопасное, надежное и экономичное получение пара без необходимости в дополнительной системе горения.
Рабочий диапазон
- Мощность — от 0,5 до 4,0 т/ч
- Топливо — горячее масло от термомасляного нагревателя
- Давление — от 10,54 кг/см² до 21 кг/см²
Передовая инженерия и теплообмен
STEAMGEN — установка, спроектированная и изготовленная по стандарту IBR, гарантирующая соответствие самым строгим стандартам безопасности и производительности для пара высокого давления.
- Четырехходовая теплопередача: Термомасло проходит через четырехходовое трубное расположение, обеспечивая максимальное время контакта и тепловую эффективность.
- Не требуется дополнительное топливо: Используя существующий термомасляный нагреватель, вы устраняете необходимость во второй дымовой трубе, топливопроводах или обслуживании горелки для покрытия вашей потребности в паре.
- Стабильное качество пара: Метод косвенного нагрева обеспечивает очень стабильный и постоянный источник тепла, что приводит к получению высококачественного насыщенного пара с минимальными колебаниями давления.
- Прочная корпусно-трубная конструкция: Созданный для долговечности, горизонтальный корпус содержит трубный пучок с большой площадью поверхности, оптимизированный для быстрого парообразования.
Основные отрасли применения
STEAMGEN — идеальное решение для интегрированных предприятий, где термомасло является основным теплоносителем:
- Химическая и нефтехимическая промышленность: Для нагрева реакторов и дистилляционных колонн при одновременной потребности в паре для продувки или вспомогательного нагрева.
- Текстильная переработка: Где термомасляные нагреватели питают ширильные машины или сушильные линии, а пар необходим для крашения или отделки.
- Фанера и ламинаты: Для высокотемпературного прессования (через масло) и паровой кондиционирования или обработки.
- Пищевая переработка: Для жарки или крупномасштабной выпечки (через масло) и стерилизации/санитарии (через пар).
- Фармацевтика: Для многоступенчатых процессов нагрева, где предпочтительно чистое косвенное парообразование.
| Характеристика | Единица измерения | SG-05 | SG-10 | SG-15 | SG-20 | SG-30 | SG-40 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||||
| Паропроизводительность от и при 100°C | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | |||
| Рабочее давление | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Температура пара | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Количество ходов для горячего масла | No's | 4 | 4 | 4 | 4 | 4 | 4 | |||
| Паровой выход | MM | 25 | 50 | 80 | 80 | 100 | 100 | |||
| HTA | M² | 7 | 14 | 21 | 28 | 42 | 56 | |||
| Вид топлива: горячее масло от термомасляного нагревателя | ||||||||||
| КПД котла | ||||||||||
| На горячем масле | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | |||
| Вход и выход горячего масла | MM | 2'' | 3'' | 4'' | 4'' | 5'' | 6'' | |||
| Объем масла в змеевике | Liter | 26 | 53 | 80 | 106 | 159 | 212 | |||
| Электрическая нагрузка | ||||||||||
| Питательный насос | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| Общая электрическая нагрузка | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 5.00 | |||
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||||
Часто задаваемые вопросы (FAQ) о паровом котле на газе и мазуте
Он работает как высокоэффективный теплообменник. Высокотемпературное термомасло из вашего основного нагревателя протекает через внутренние трубы STEAMGEN. Эти трубы погружены в воду; проходя через них, масло передает свое тепло воде, превращая ее в пар.
Да, при условии, что ваш существующий термомасляный нагреватель обладает достаточным резервом мощности (ккал/ч) для удовлетворения требований парообразования установки STEAMGEN. Наши инженеры помогут вам рассчитать необходимый расход и температуру масла.
Поскольку горение отсутствует, нет образования сажи, не требуется обслуживание горелки и чистка дымовой трубы. Обслуживание в основном ограничивается стандартными проверками со стороны воды и поддержанием чистоты термомасла.
Since the STEAMGEN is an IBR-certified pressure vessel generating high-pressure steam, it must be operated according to local boiler regulations, which typically require a qualified attendant for units of this capacity.
Absolutely. The STEAMGEN is designed for high-pressure applications, with standard models reaching up to 21 Kg/cm², making it suitable for demanding industrial processes.
