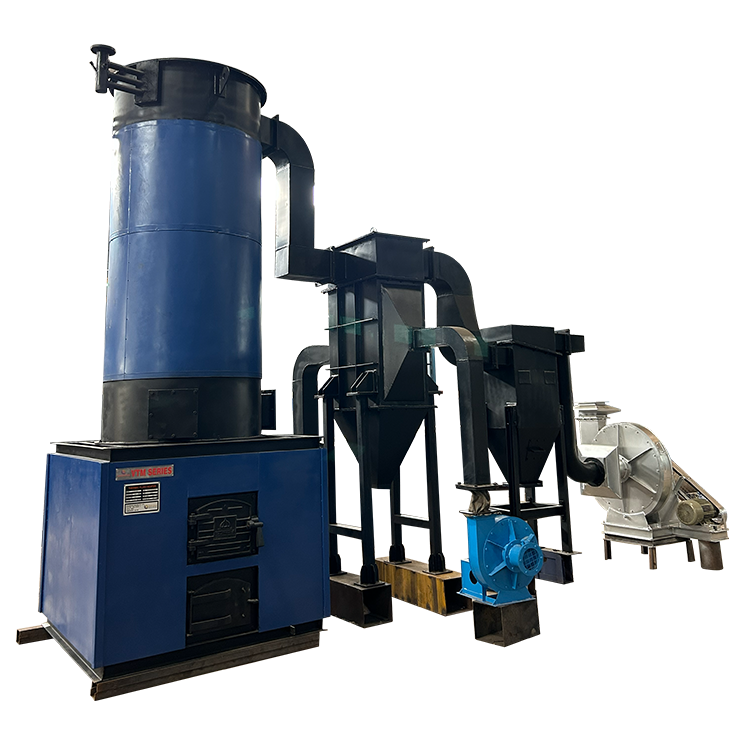

VTM SERIES
Термомасляный нагреватель на твердом топливе

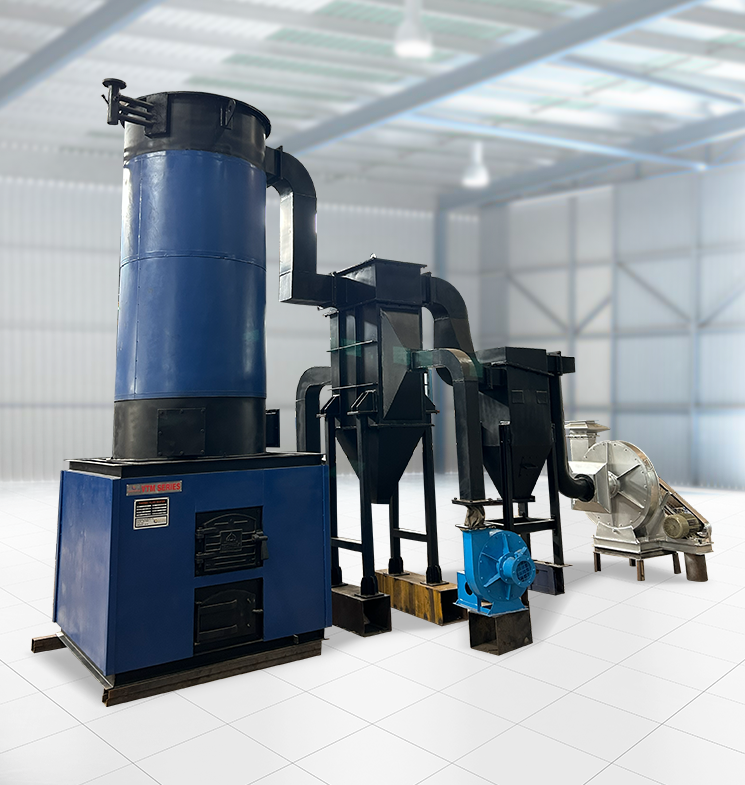

Серия VTM от Balkrishna Boilers — это высокоэффективный вертикальный трехходовой термомасляный нагреватель, спроектированный для обеспечения высоких технологических температур при исключительно низком рабочем давлении. Специально разработанная для промышленной универсальности, серия VTM эффективно работает на широком спектре твердого топлива, включая уголь, древесину и различные сельскохозяйственные отходы.
Используя продуманную трехходовую радиационно-конвективную конструкцию, серия VTM обеспечивает максимальное поглощение тепла и тепловую эффективность, значительно снижая эксплуатационные затраты на топливо для вашего предприятия.
Рабочий диапазон
- Мощность — от 0,4 до 10,0 млн ккал/ч
- Топливо — твердое топливо/сельскохозяйственное топливо
- Температура — 300℃
Надежная инженерия и топка, возводимая на объекте
Серия VTM оснащена прочной системой горения, адаптированной под строгие требования сжигания твердого топлива. Наша инженерная команда контролирует весь процесс монтажа, включая:
- Передовую систему горения: Включает прецизионно спроектированную обработку топлива, оборудование для его загрузки и высокопроизводительную систему воздуха/дымовых газов (дымососы и дутьевые вентиляторы).
- Возведение топки на объекте: Мы обеспечиваем экспертные огнеупорные работы на месте, включая строительство огнеупорных камер, фундамента и установку износостойких колосниковых решеток и топочных дверец.
- Экологическое соответствие: Каждая установка интегрирована с современным оборудованием для очистки выбросов, обеспечивая чистую работу и соответствие местным нормам выбросов.
Ключевые преимущества
- Совместимость с сельскохозяйственным топливом: Значительно снижайте расходы на топливо, используя экономичные сельскохозяйственные отходы, такие как рисовая шелуха, древесная щепа и брикеты.
- Трехходовая эффективность: Вертикальная конструкция заставляет продукты сгорания проходить через три отдельных хода, максимизируя передачу тепла термомаслу.
- Высокая температура при низком давлении: Достигайте технологических температур до 300°C при сохранении атмосферного или близкого к атмосферному давления, повышая общую безопасность предприятия по сравнению с паровыми системами.
- Промышленная долговечность: Изготовлена с использованием высококачественных опорных конструкций и смотровых дверец для долгосрочной круглосуточной промышленной эксплуатации.
Обслуживаемые отрасли
Серия VTM — универсальное решение для отопления, широко используемое в следующих секторах:
- Текстильная промышленность: Для высокотемпературного крашения, печати и работы ширильных машин.
- Химическая и фармацевтическая промышленность: Для реакторов, дистилляционных установок и специализированных процессов сушки.
- Фанера и ламинаты: Незаменимы для горячих прессов высокого давления и сушильных печей.
- Пищевая переработка: Используется для крупномасштабной жарки, обжарки и переработки пищевых масел.
- Упаковка и бумага: Обеспечение стабильного тепла для гофрировальных и покрывающих машин.
| Характеристика | Единица измерения | VTM-100 | VTM-200 | VTM-300 | VTM-400 | VTM-600 | VTM-800 | VTM-1000 | VTM-1500 | VTM-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Максимальная рабочая температура | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Прирост температуры термомасляного нагревателя |
°C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячего масла | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Площадь нагревательной поверхности | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Объем удерживаемого масла в нагревателе | litre | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Режим сжигания | Ручной | |||||||||
| Вид топлива | Топливо | Дрова, брикеты, уголь, | ||||||||
| КПД котла | ||||||||||
| На дровах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На брикетах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На угле | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Расход топлива | ||||||||||
| Дрова (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Брикеты (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Уголь (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Электрическая нагрузка | ||||||||||
| Циркуляционный масляный насос | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Дымосос без байпаса | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Дутьевой вентилятор с воздухоподогревателем | H.P. | Н/Д | Н/Д | Н/Д | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Общая электрическая нагрузка | H.P. | 6.00 | 9.50 | 13.00 | 17.00 | 25.50 | 33.00 | 40.00 | 52.50 | 70.00 |
| Общие габариты | ||||||||||
| Длина | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Ширина | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Высота | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||||
- Теплотворная способность дров составляет 3500 ккал/кг.
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о термомасляном нагревателе на твердом топливе
Главное преимущество — стоимость топлива. Используя твердое топливо или сельскохозяйственные отходы, такие как древесная щепа и шелуха, стоимость производства одной ккал тепла значительно ниже, чем на дизеле или газе, что приводит к значительно более быстрой окупаемости инвестиций.
Да. Хотя корпус нагревателя изготавливается на заводе, футерованная огнеупором камера сгорания и кладка возводятся на объекте нашей экспертной командой. Это гарантирует идеальную интеграцию топки с фундаментом и конструкцией вашего предприятия.
Да. Мы интегрируем высокопроизводительное оборудование для очистки выбросов (например, мультициклонные пылеуловители), гарантируя, что выбросы дымовых газов соответствуют экологическим нормам даже при сжигании твердого топлива.
Термомасляный нагреватель может достигать 300°C при очень низком давлении, тогда как паровому котлу потребовалось бы опасное и дорогостоящее давление (свыше 85 кг/см²) для достижения той же температуры. Это делает серию VTM более безопасным и практичным выбором для процессов с высокой температурой.
Серия VTM спроектирована для удобного обслуживания. Мы включаем стратегически расположенные смотровые дверцы для чистки сажи и удаления золы, а наши высококачественные колосниковые решетки спроектированы для высокой термостойкости и легкой замены при необходимости.
