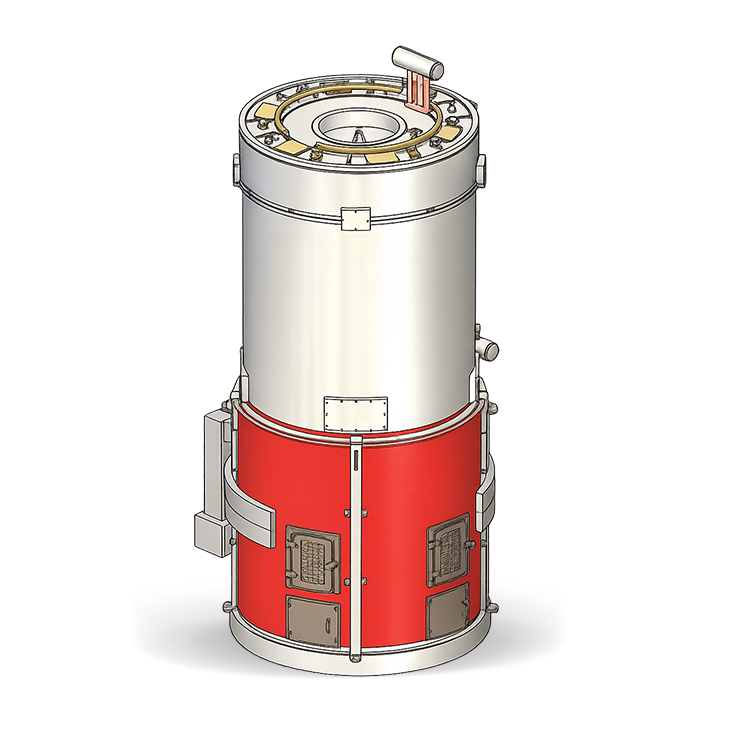

ŘADA VTFH
Horkovodní kotel na dřevěné špalky a biomasu
Řada VTFH je vysoce výkonný, vertikální čtyřtahový žárotrubný horkovodní kotel navržený speciálně pro využití obnovitelných tuhých paliv, jako jsou dřevěné špalky a brikety z biomasy. Díky spojení robustního spalovacího topeniště s pokročilou technologií zpětného získávání tepla nabízí řada VTFH udržitelné a nákladově efektivní topné řešení pro různé průmyslové procesy.
Provozní rozsah
- Kapacita – 50 000 kcal/h až 300 000 kcal/h
- Palivo – dřevěné špalky, brikety z biomasy
- Teplota – až 90 °C
Navrženo pro maximální zpětné získávání tepla
Řada VTFH vyniká v odvětví díky své jedinečné čtyřtahové konstrukci. Většina standardních kotlů používá dva nebo tři tahy, ale naše čtyřtahová konfigurace zajišťuje, že horké spaliny zůstávají v kontaktu s výměníkem tepla po delší dobu. To vede k výrazně vyšší tepelné účinnosti a nižší spotřebě paliva.

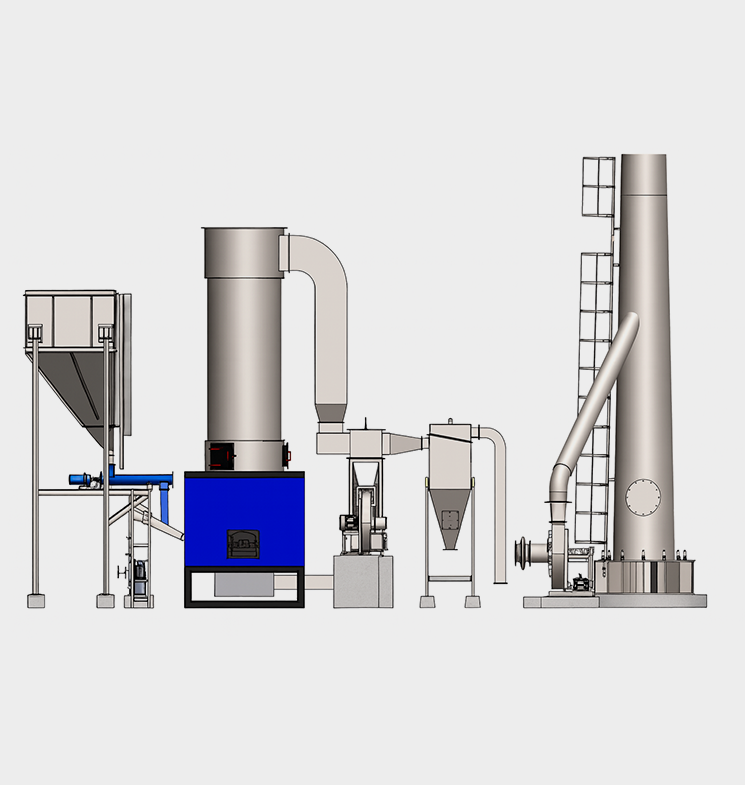

Klíčové vlastnosti a výhody
- Pokročilé spalování: Spalovací topeniště je strategicky umístěno na spodní straně hlavního výměníku tepla, čímž zajišťuje optimální stoupání tepla a rovnoměrné rozložení skrz kouřové trubky.
- Automatizované podávání paliva: Pro snížení ruční práce a zajištění stabilní teploty se řada VTFH vyznačuje automatickým systémem podávání paliva (pro brikety), díky čemuž je stejně uživatelsky přívětivá jako olejové nebo plynové jednotky.
- Robustní konstrukce: Hlavní plášť je bezpečně uzavřen precizně navrženými trubkovnicemi, které obsahují vysoce kvalitní kouřové trubky navržené pro dlouhodobou odolnost a snadné čištění.
Klíčové výhody
- Nákladově efektivní vytápění: Významné úspory provozních nákladů ve srovnání s naftou nebo elektřinou díky využití místně dostupné biomasy.
- Udržitelné a ekologické: Používá uhlíkově neutrální paliva, jako je dřevo a brikety, čímž pomáhá vašemu provozu plnit environmentální cíle.
- Uživatelsky přívětivý provoz: Zjednodušené ovládání a automatizované podávání minimalizují potřebu neustálého ručního zásahu.
- Kompaktní vertikální konstrukce: Zabírá méně podlahové plochy, čímž umožňuje snadnou instalaci ve stávajících kotelnách.
Běžná odvětví a aplikace
Řada VTFH je preferovanou volbou pro odvětví usilující o snížení nákladů na palivo při zachování stabilní dodávky horké vody:
- Textilní průmysl: Pro barvení, praní a konečnou úpravu tkanin.
- Potravinářství a nápojový průmysl: Ideální pro pasterizaci, čištění na místě (CIP) a varné kotle.
- Chemický a farmaceutický průmysl: Zajišťuje konzistentní teplo pro plášťové nádoby a reaktory.
- Hotely a nemocnice: Centralizovaná horká voda pro prádelny, kuchyně a potřeby hostů.
- Zemědělství: Pro vytápění skleníků a specializované sušení plodin.
| Specifikace | Jednotka | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Obecné | |||||||||
| Maximální tepelný výkon | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Maximální provozní teplota | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Nárůst teploty horké vody | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horké vody | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Topná plocha ohřívače | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Objemová kapacita vody ohřívače | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Režim spalování | Automatický šnekový podavač | ||||||||
| Typ paliva | Palivo | Drcené brikety, rýžové slupky, uhlí | |||||||
| Účinnost kotle | |||||||||
| Na drcené brikety | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na rýžové slupky | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na uhlí | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Spotřeba paliva | |||||||||
| Drcené brikety (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Rýžové slupky (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Uhlí (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Elektrická zátěž | |||||||||
| Oběhové čerpadlo vody | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| I.D. ventilátor bez BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| FD ventilátor s APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| SFD ventilátor s motorem | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Šnekový podavač | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Celková elektrická zátěž | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | |||||||||
- Výhřevnost drcených briket je 4000 kcal/kg.
- Výhřevnost rýžových slupek je 3000 kcal/kg.
- Výhřevnost uhlí je 4500 kcal/kg.
Často kladené otázky (FAQ) o horkovodním kotli na dřevěné špalky a biomasu
Čtyřtahová konstrukce nutí teplo z hořícího dřeva nebo biomasy projít trubkami kotle čtyřikrát, než opustí komín. To zachytí výrazně více tepla než u standardního dvoutahového nebo třítahového kotle, což vede k mnohem vyšší účinnosti paliva.
Ano. Řada VTFH je navržena s ohledem na flexibilitu paliva. Zatímco dřevěné špalky jsou vynikající pro ruční spalování, brikety z biomasy lze použít s automatickým systémem podávání pro konzistentnější a bezobslužný provoz.
Jelikož biomasa a dřevo produkují popel, je vyžadováno pravidelné čištění. Vertikální žárotrubná konstrukce a přístupné trubkovnice však zajišťují, že je proces čištění rychlý a jednoduchý, čímž se minimalizují prostoje.
U briket z biomasy lze integrovat šnekový dopravník nebo posuvný mechanismus, který podává palivo do topeniště na základě požadavku na teplotu. To udržuje stálý výkon 90 °C bez nutnosti neustálého ručního přikládání paliva.
Řada VTFH je optimalizována pro aplikace s horkou vodou až do 90 °C. Je ideální pro procesy vyžadující velké objemy horké vody spíše než vysokotlakou páru.
