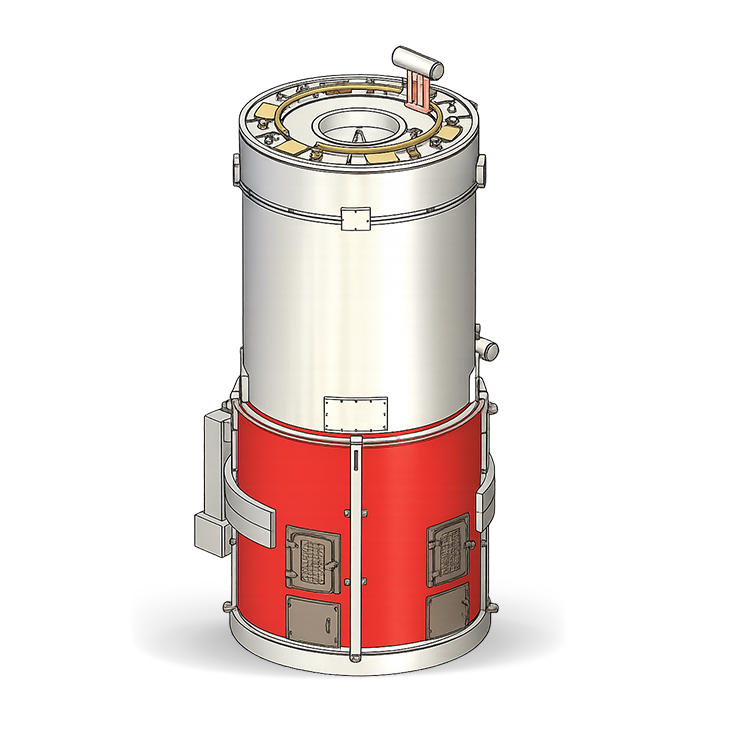

VTFH-SERIES
Op Houtblok & Biomassa Gestookte Warmwaterketel
De VTFH-serie is een hoogrenderende, verticale vier-pass vlampijp warmwaterketel, specifiek ontworpen om hernieuwbare vaste brandstoffen zoals houtblokken en biomassabriketten te benutten. Door een robuuste verbrandingsvuurhaard te combineren met geavanceerde warmteterugwinningstechnologie, biedt de VTFH-serie een duurzame en kosteneffectieve verwarmingsoplossing voor diverse industriële processen.
Bedrijfsbereik
- Capaciteit – 50.000 Kcal/uur tot 3 lac Kcal/uur.
- Brandstof – Houtblok, biomassabriket
- Temperatuur – tot 90℃
Geëngineerd voor Maximale Warmteterugwinning
De VTFH-serie onderscheidt zich in de sector dankzij zijn unieke vier-pass-ontwerp. De meeste standaardketels gebruiken twee of drie passages, maar onze vier-pass-configuratie garandeert dat de hete rookgassen langer in contact blijven met de warmtewisselaar. Dit resulteert in aanzienlijk hoger thermisch rendement en lager brandstofverbruik.

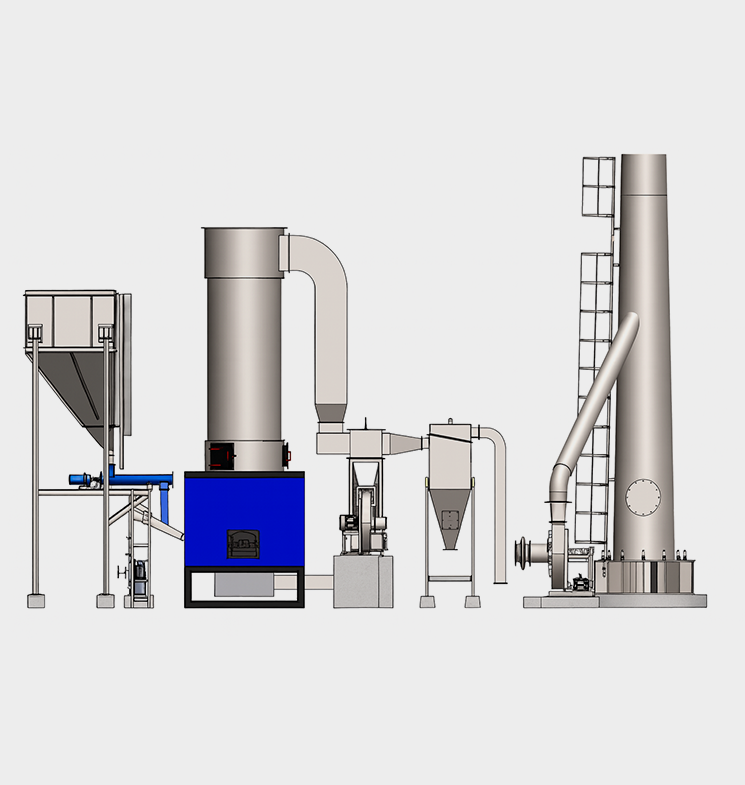

Belangrijkste Kenmerken & Voordelen
- Geavanceerde Verbranding: De verbrandingsvuurhaard bevindt zich strategisch onderaan de hoofdwarmtewisselaar, wat optimale warmtestijging en uniforme verdeling door de vlampijpen garandeert.
- Geautomatiseerde Brandstoftoevoer: Om handmatige arbeid te verminderen en een gestage temperatuur te garanderen, beschikt de VTFH-serie over een automatisch brandstoftoevoersysteem (voor briketten), wat het net zo gebruiksvriendelijk maakt als olie- of gasgestookte units.
- Robuuste Constructie: De hoofdmantel is stevig afgesloten met precisiegeëngineerde buisplaten, die hoogwaardige rookbuizen bevatten, ontworpen voor langdurige duurzaamheid en eenvoudige reiniging.
Belangrijkste Voordelen
- Kosteneffectieve Verwarming: Aanzienlijke besparingen op operationele kosten vergeleken met diesel of elektriciteit door gebruik te maken van lokaal beschikbare biomassa.
- Duurzaam & Milieuvriendelijk: Gebruikt koolstofneutrale brandstoffen zoals hout en briketten, wat uw faciliteit helpt milieudoelstellingen te behalen.
- Gebruiksvriendelijke Bediening: Vereenvoudigde bedieningselementen en geautomatiseerde toevoer minimaliseren de behoefte aan constante handmatige interventie.
- Compact Verticaal Ontwerp: Neemt minder vloerruimte in beslag, wat eenvoudige installatie in bestaande ketelruimtes mogelijk maakt.
Veelvoorkomende Sectoren & Toepassingen
De VTFH-serie is de voorkeurskeuze voor sectoren die brandstofkosten willen verlagen met behoud van een gestage warmwatervoorziening:
- Textielindustrie: Voor het verven, wassen en afwerken van stof.
- Voeding & Drank: Ideaal voor pasteurisatie, cleaning-in-place (CIP) en kookvaten.
- Chemie & Farmaceutica: Levering van consistente warmte voor jacketed vaten en reactoren.
- Hotels & Ziekenhuizen: Gecentraliseerd warm water voor wasserij, keukens en gastfaciliteiten.
- Landbouw: Voor kasverwarming en gespecialiseerde toepassingen voor het drogen van gewassen.
| Specificatie | Eenheid | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Algemeen | |||||||||
| Maximale warmteafgifte | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Maximale bedrijfstemperatuur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Temperatuurstijging warm water | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Warmwaterinlaat/-uitlaat | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Verwarmingsoppervlak van verwarmer | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Waterinhoud van verwarmer | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Stookmodus | Automatische Werpende Schroeftoevoer | ||||||||
| Brandstoftype | Brandstof | Gebroken Briket, Rijstschillen, Kolen | |||||||
| Ketelrendement | |||||||||
| Op Gebroken Briket | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Op Rijstschillen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Op kolen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brandstofverbruik | |||||||||
| Gebroken Briket (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Rijstschillen (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Kolen (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Elektrische Belasting | |||||||||
| Circulatiewaterpomp | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| I.D.-ventilator zonder BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| FD-ventilator met APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| SFD-ventilator met Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Schroeftoevoer | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Totale Elektrische Belasting | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| OPMERKING: Gezien onze voortdurende inspanningen om onze producten te verbeteren, behouden wij ons het recht voor bovenstaande specificaties zonder voorafgaande kennisgeving te wijzigen. | |||||||||
- GCV van gebroken briket is 4000 Kcal/KG.
- GCV van rijstschillen is 3000 Kcal/KG.
- GCV van kolen is 4500 Kcal/KG.
Veelgestelde Vragen (FAQ) over de Op Houtblok & Biomassa Gestookte Warmwaterketel
Een vier-pass ontwerp dwingt de warmte van het brandende hout of de biomassa om vier keer door de ketelbuizen te stromen voordat deze de schoorsteen verlaat. Dit vangt aanzienlijk meer warmte op dan een standaard 2-pass of 3-pass ketel, wat leidt tot veel hoger brandstofrendement.
Ja. De VTFH-serie is ontworpen voor brandstofflexibiliteit. Terwijl houtblokken uitstekend geschikt zijn voor handmatige stoking, kunnen biomassabriketten worden gebruikt met het automatische toevoersysteem voor consistentere en handsvrije werking.
Aangezien biomassa en hout as produceren, is periodieke reiniging vereist. Het verticale vlampijpontwerp en de toegankelijke buisplaten maken het reinigingsproces echter snel en eenvoudig, wat de stilstand minimaliseert.
Voor biomassabriketten kan een schroeftransporteur of duwmechanisme worden geïntegreerd om de brandstof in de vuurhaard te voeden op basis van de temperatuurvraag. Dit handhaaft een gestage output van 90°C zonder dat iemand constant brandstof hoeft te scheppen.
De VTFH-serie is geoptimaliseerd voor warmwatertoepassingen tot 90°C. Het is ideaal voor processen die grote hoeveelheden warm water vereisen in plaats van hogedrukstoom.
