VTMH-SERIES
Verticale Drie-Pass Vlampijp Warmwaterketel
De VTMH-serie is een hoogrenderende, verticale vlampijp warmwaterketel, specifiek ontworpen voor verbranding van vaste brandstoffen. Ontworpen om betrouwbare thermische energie te leveren met behulp van hout- en biomassabriketten, combineert de VTMH-serie een compacte verticale voetafdruk met een geavanceerd drie-pass warmteoverdrachtssysteem om brandstofbesparing te maximaliseren.
Bedrijfsbereik
- Capaciteit – 50.000 Kcal/uur tot 3 lac Kcal/uur.
- Brandstof – Houtblok, biomassabriket
- Temperatuur – tot 90℃
Robuuste Thermische Engineering
De VTMH beschikt over een stationaire roostervuurhaard gepositioneerd onderaan de hoofdwarmtewisselaar. De verbrandingsgassen doorlopen een serie rookbuizen, gepast tussen de voor- en achterste buisplaten.
Het drie-pass vlampijpontwerp garandeert dat de hete rookgassen gedurende een geoptimaliseerde periode in contact blijven met de warmteoverdrachtsoppervlakken. Deze multi-pass-doorloop onttrekt maximale warmte voordat de gassen ontsnappen, wat resulteert in hoger thermisch rendement en lager brandstofverbruik vergeleken met enkele-pass-units.

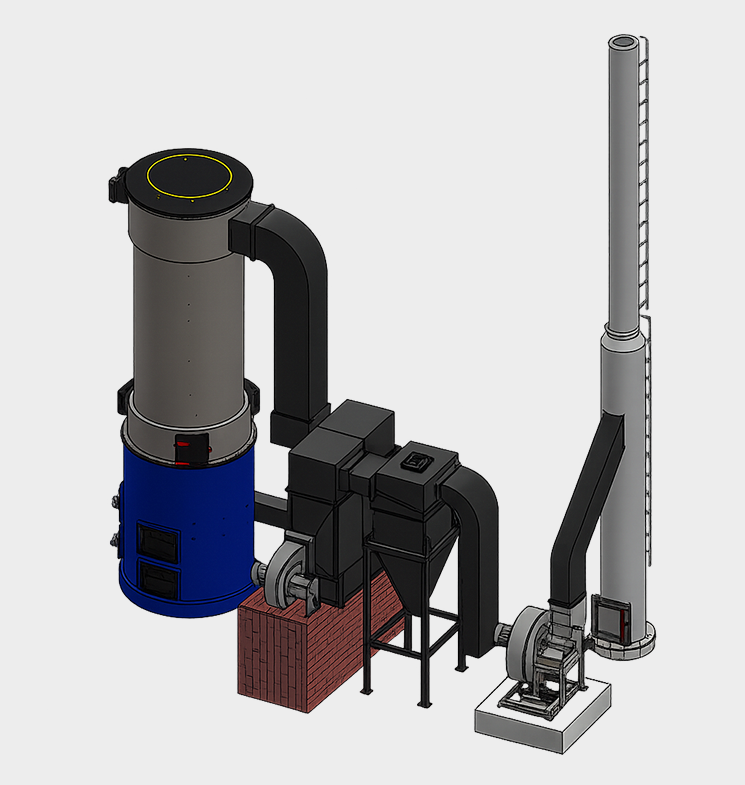

Belangrijkste Kenmerken & Voordelen
- Duurzame Brandstofflexibiliteit: Geoptimaliseerd om houtblokken en biomassabriketten te stoken, wat sectoren helpt hun ecologische voetafdruk en afhankelijkheid van dure fossiele brandstoffen te verminderen.
- Compacte Verticale Indeling: Het verticale ontwerp is ideaal voor faciliteiten met beperkte vloerruimte, wat eenvoudige installatie in kleine ketelruimtes mogelijk maakt.
- Vereenvoudigde Bediening: Beschikt over een stevige stationaire roostervuurhaard die eenvoudig te laden en te reinigen is, wat het zeer gebruiksvriendelijk maakt voor operators ter plaatse.
- Duurzame Constructie: Gebouwd met hoogwaardige buisplaten en rookbuizen, ontworpen voor langdurige thermische cyclussen en slijtvastheid.
- Laag Onderhoud: Het vlampijpontwerp maakt eenvoudige toegang tot en reiniging van de buizen mogelijk, wat garandeert dat de ketel na verloop van tijd piekprestaties behoudt.
Toepassingen in de Industrie
De VTMH-serie is de voorkeurskeuze voor sectoren die consistent warm water nodig hebben voor verwerking, reiniging of ruimteverwarming:
- Horeca: Hotels, resorts en clubs voor wasserij, keukengebruik en warm water op de gastkamer.
- Gezondheidszorg: Ziekenhuizen en klinieken voor sterilisatie- en sanitatieprocessen.
- Voeding & Drank: Zuivelbedrijven, brouwerijen en voedselverwerkingseenheden voor cleaning-in-place (CIP).
- Textiel: Voor wassen, verven en afwerkingsprocessen op kleinere schaal.
- Landbouw: Voor kasverwarming en gespecialiseerd drogen van gewassen.
| Specificatie | Eenheid | VTMH-100 | VTMH-200 | VTMH-300 | VTMH-400 | VTMH-600 | VTMH-800 | VTMH-1000 | VTMH-1500 | VTMH-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Algemeen | ||||||||||
| Maximale warmteafgifte | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximale bedrijfstemperatuur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Temperatuurstijging warm water | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Warmwaterinlaat/-uitlaat | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Verwarmingsoppervlak van verwarmer | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Waterinhoud van verwarmer | liter | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Stookmodus | Handmatig | |||||||||
| Brandstoftype | Brandstof | Houtblok, briket, kolen, | ||||||||
| Ketelrendement | ||||||||||
| Op Houtblok | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Op Briket | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Op kolen | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Brandstofverbruik | ||||||||||
| Houtblok (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Briket (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Kolen (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Elektrische Belasting | ||||||||||
| Circulatiewaterpomp | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| I.D.-ventilator zonder BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD-ventilator met APH | H.P. | N.V.T. | N.V.T. | N.V.T. | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Totale Elektrische Belasting | H.P. | 4.00 | 7.00 | 10.50 | 17.00 | 23.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| Totale Afmetingen | ||||||||||
| Lengte | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Breedte | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Hoogte | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| OPMERKING: Gezien onze voortdurende inspanningen om onze producten te verbeteren, behouden wij ons het recht voor bovenstaande specificaties zonder voorafgaande kennisgeving te wijzigen. | ||||||||||
- GCV van houtblok is 3500 Kcal/KG.
- GCV van briket is 4000 Kcal/KG.
- GCV van kolen is 4500 Kcal/KG.
Veelgestelde Vragen (FAQ) over de Verticale Drie-Pass Vlampijp Warmwaterketel
In een vlampijpketel stromen de hete verbrandingsgassen door de buizen terwijl het water eromheen zit. Dit maakt een groot verwarmingsoppervlak mogelijk in een compacte mantel, wat leidt tot snellere wateropwarming en betere thermische respons.
Ja. De VTMH-serie is specifiek ontworpen om biomassabriketten te verwerken, die vaak energiedichter en consistenter van grootte zijn dan houtblokken, wat een schonere en efficiëntere verbranding biedt.
Minimale elektriciteit is vereist. Aangezien het een op vaste brandstof gestookte ketel is, is het stroomverbruik beperkt tot de circulatiepompen en regelsystemen, wat het een uitstekende keuze maakt voor gebieden met beperkte elektrische infrastructuur.
Het onderhoud is eenvoudig. Het verticale vlampijpontwerp maakt eenvoudige toegang tot de buisplaten mogelijk, waardoor operators de buizen periodiek kunnen borstelen en reinigen om optimale warmteoverdracht te behouden.
De VTMH-serie is ontworpen voor standaard warmwatertoepassingen tot 90°C. Voor hogedruk- of hoge-temperatuurvereisten boven 100°C raden wij aan contact op te nemen met ons technisch team voor een gespecialiseerd ontwerp.
