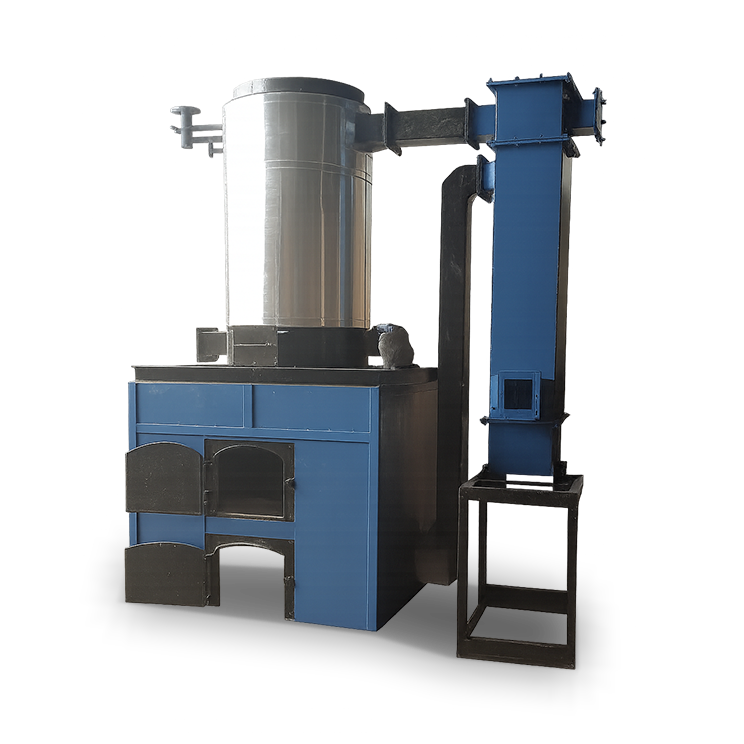

VTMH-SERIE
Vertikaler Dreizug-Rauchrohr-Warmwasserkessel
Die VTMH-Serie ist ein hocheffizienter, vertikaler Rauchrohr-Warmwasserkessel, speziell für die Feststoffverbrennung konzipiert. Entwickelt, um zuverlässige thermische Energie mit Holz- und Biomassebriketts zu liefern, kombiniert die VTMH-Serie einen kompakten vertikalen Platzbedarf mit einem ausgeklügelten Dreizug-Wärmeübertragungssystem, um die Brennstoffeinsparung zu maximieren.
Betriebsbereich
- Kapazität – 50.000 Kcal/h bis 300.000 Kcal/h.
- Brennstoff – Holzscheit, Biomassebrikett
- Temperatur – bis 90°C
Robuste Thermotechnik

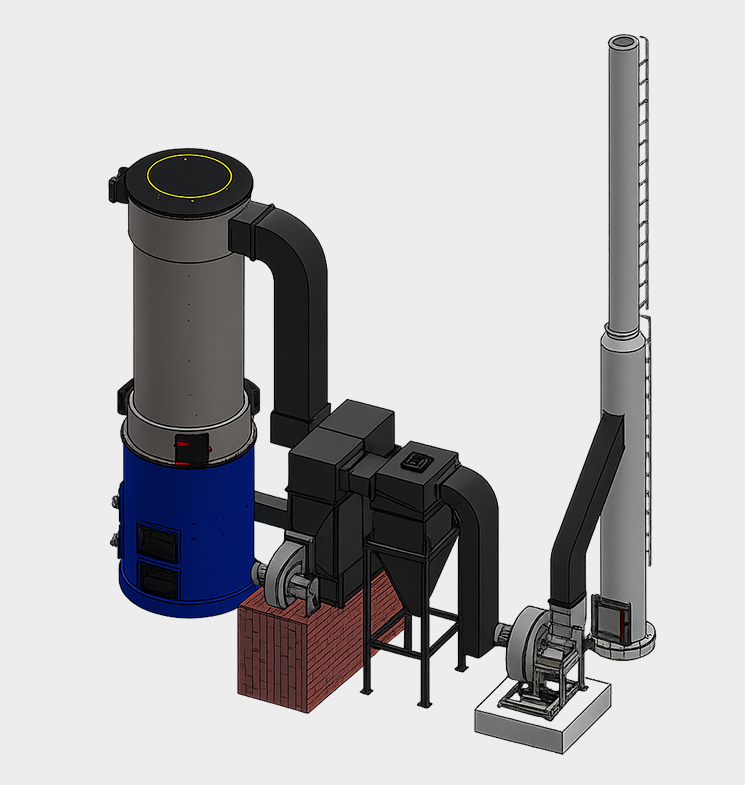

Die VTMH verfügt über eine stationäre Rostfeuerung am Boden des Haupt-Wärmetauschers. Die Verbrennungsgase durchlaufen eine Reihe von Rauchrohren, die zwischen den vorderen und hinteren Rohrplatten angebracht sind.
Das Dreizug-Rauchrohr-Design gewährleistet, dass die heißen Rauchgase für eine optimierte Dauer in Kontakt mit den Wärmeübertragungsflächen bleiben. Diese Mehrzugreise extrahiert maximale Wärme, bevor die Gase austreten, was zu höherer thermischer Effizienz und geringerem Brennstoffverbrauch im Vergleich zu Einzelzugeinheiten führt.
Hauptmerkmale & Vorteile
- Nachhaltige Brennstoffflexibilität: Optimiert für die Befeuerung mit Holzscheiten und Biomassebriketts, was Industrien hilft, ihren CO2-Fußabdruck und ihre Abhängigkeit von teuren fossilen Brennstoffen zu reduzieren.
- Kompaktes Vertikales Layout: Das vertikale Design ist ideal für Anlagen mit begrenztem Bodenraum und ermöglicht eine einfache Installation in kleinen Kesselräumen.
- Vereinfachter Betrieb: Verfügt über eine robuste stationäre Rostfeuerung, die einfach zu beschicken und zu reinigen ist, was sie äußerst benutzerfreundlich für Standortbediener macht.
- Langlebige Konstruktion: Gebaut mit hochwertigen Rohrplatten und Rauchrohren, konzipiert für langfristige thermische Zyklen und Verschleißfestigkeit.
- Geringe Wartung: Das Rauchrohrdesign ermöglicht einfachen Zugang und Reinigung der Rohre, was gewährleistet, dass der Kessel im Laufe der Zeit Spitzenleistung beibehält.
Branchenanwendungen
Die VTMH-Serie ist die bevorzugte Wahl für Branchen, die konstantes Warmwasser für Verarbeitung, Reinigung oder Raumheizung benötigen:
- Hotellerie: Hotels, Resorts und Clubs für Wäscherei, Küchennutzung und Warmwasser für Gästezimmer.
- Gesundheitswesen: Krankenhäuser und Kliniken für Sterilisations- und Sanitärprozesse.
- Lebensmittel & Getränke: Molkereien, Brauereien und Lebensmittelverarbeitungseinheiten für CIP (Reinigung vor Ort).
- Textilien: Für Wasch-, Färbe- und Veredelungsprozesse in kleinerem Maßstab.
- Landwirtschaft: Für Gewächshausbeheizung und spezialisierte Ernte-Trocknung.
| Spezifikation | Einheit | VTMH-100 | VTMH-200 | VTMH-300 | VTMH-400 | VTMH-600 | VTMH-800 | VTMH-1000 | VTMH-1500 | VTMH-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | ||||||||||
| Maximale Wärmeleistung | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximale Betriebstemperatur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Warmwasser-Temperaturanstieg | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Warmwasser-Einlass/Auslass | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Heizfläche des Erhitzers | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Wasserhaltekapazität des Erhitzers | liter | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Feuerungsmodus | Manuell | |||||||||
| Brennstoffart | Brennstoff | Holzscheit, Brikett, Kohle, | ||||||||
| Kesselwirkungsgrad | ||||||||||
| Mit Holzscheit | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Mit Brikett | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Mit Kohle | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Brennstoffverbrauch | ||||||||||
| Holzscheit (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Brikett (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Kohle (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Elektrische Last | ||||||||||
| Wasserumwälzpumpe | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| ID-Gebläse ohne BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD-Gebläse mit APH | H.P. | N.Z. | N.Z. | N.Z. | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Gesamte Elektrische Last | H.P. | 4.00 | 7.00 | 10.50 | 17.00 | 23.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| Gesamtabmessung | ||||||||||
| Länge | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Breite | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Höhe | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | ||||||||||
- Der Heizwert von Holzscheit beträgt 3500 Kcal/kg.
- Der Heizwert von Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Kohle beträgt 4500 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Vertikalen Dreizug-Rauchrohr-Warmwasserkessel
Bei einem Rauchrohrkessel strömen die heißen Verbrennungsgase durch die Rohre, während das Wasser sie umgibt. Dies ermöglicht eine große Heizfläche in einem kompakten Gehäuse, was zu schnellerer Wassererwärmung und besserer thermischer Reaktion führt.
Ja. Die VTMH-Serie ist speziell darauf ausgelegt, Biomassebriketts zu verarbeiten, die oft energiedichter und in der Größe konsistenter sind als Holzscheite, was eine sauberere und effizientere Verbrennung ermöglicht.
Minimale Elektrizität ist erforderlich. Da es sich um einen feststoffbefeuerten Kessel handelt, ist der Stromverbrauch auf die Umwälzpumpen und Steuerungssysteme beschränkt, was ihn zur ausgezeichneten Wahl für Gebiete mit begrenzter elektrischer Infrastruktur macht.
Die Wartung ist unkompliziert. Das vertikale Rauchrohrdesign ermöglicht einfachen Zugang zu den Rohrplatten, was den Bedienern erlaubt, die Rohre periodisch zu bürsten und zu reinigen, um optimale Wärmeübertragung aufrechtzuerhalten.
Die VTMH-Serie ist für Standard-Warmwasseranwendungen bis 90°C konzipiert. Für Hochdruck- oder Hochtemperaturanforderungen über 100°C konsultieren Sie bitte unser Ingenieurteam für ein spezialisiertes Design.
