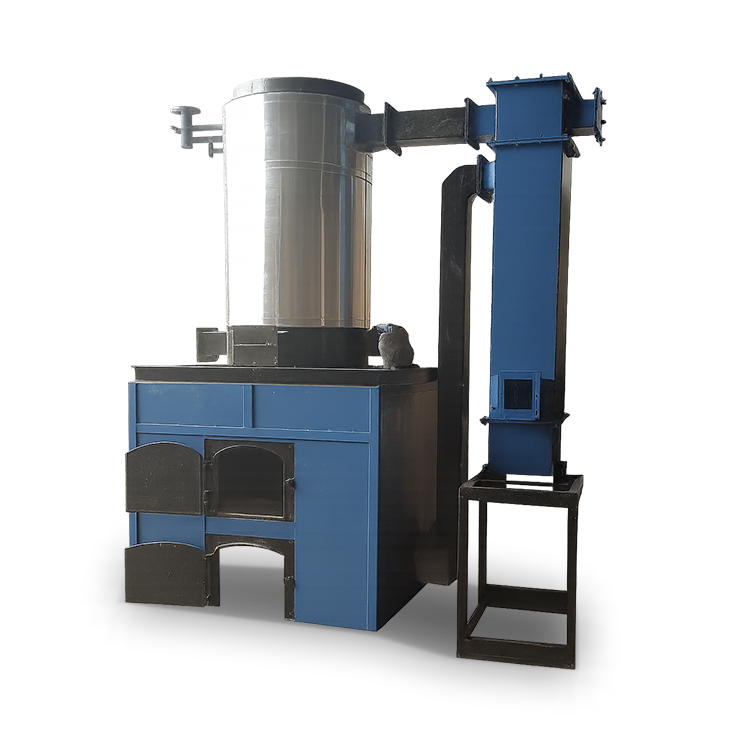

VTMH-SERIES
Lodret trepasset røgrørs-varmtvandskedel
VTMH-Series er en højeffektiv, lodret røgrørs-varmtvandskedel designet specifikt til forbrænding af fast brændsel. Konstrueret til at levere pålidelig termisk energi ved brug af brænde og biomassebriketter, kombinerer VTMH-serien et kompakt lodret pladsbehov med et sofistikeret trepasset varmeoverførselssystem for at maksimere brændstoføkonomien.
Driftsområde
- Kapacitet – 50.000 kcal/t til 300.000 kcal/t.
- Brændstof – brænde, biomassebriketter
- Temperatur – op til 90 ℃
Robust termisk teknik
VTMH har en stationær ristovn placeret i bunden af hovedvarmeveksleren. Forbrændingsgasserne bevæger sig gennem en række røgrør monteret mellem den forreste og bageste rørplade.
Det trepassede røgrørsdesign sikrer, at de varme røggasser forbliver i kontakt med varmeoverførselsfladerne i en optimeret periode. Denne multi-pass-bevægelse udvinder maksimal varme, før gasserne forlader systemet, hvilket resulterer i højere termisk effektivitet og lavere brændstofforbrug sammenlignet med enkeltpassede enheder.
Vigtigste funktioner og fordele
- Bæredygtig brændstoffleksibilitet: Optimeret til at fyre med brænde og biomassebriketter, hvilket hjælper brancher med at reducere deres CO2-aftryk og afhængighed af dyre fossile brændstoffer.
- Kompakt lodret layout: Det lodrette design er ideelt til anlæg med begrænset gulvplads, hvilket muliggør nem installation i små kedelrum.
- Forenklet betjening: Har en solid, stationær ristovn, der er nem at fylde og rengøre, hvilket gør den meget brugervenlig for driftspersonale.
- Holdbar konstruktion: Bygget med rørplader og røgrør af høj kvalitet, designet til langsigtet termisk cyklus og slidmodstand.
- Lav vedligeholdelse: Røgrørsdesignet muliggør nem adgang til og rengøring af rørene, hvilket sikrer, at kedlen opretholder maksimal ydeevne over tid.
Branceanvendelser
VTMH-serien er det foretrukne valg til sektorer, der har brug for stabilt varmt vand til forarbejdning, rengøring eller rumopvarmning:
- Hotel- og restaurationsbranchen: Hoteller, resorts og klubber til vaskeri, køkkenbrug og varmt vand til gæsteværelser.
- Sundhedssektoren: Hospitaler og klinikker til sterilisering og sanitetsprocesser.
- Fødevarer og drikkevarer: Mejerier, bryggerier og fødevareforarbejdningsenheder til CIP (cleaning-in-place).
- Tekstil: Til vask, farvning og efterbehandling i mindre skala.
- Landbrug: Til drivhusopvarmning og specialiseret afgrødetørring.
| Specifikation | Enhed | VTMH-100 | VTMH-200 | VTMH-300 | VTMH-400 | VTMH-600 | VTMH-800 | VTMH-1000 | VTMH-1500 | VTMH-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Generelt | ||||||||||
| Maksimal varmeydelse | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maksimal arbejdstemperatur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Temperaturstigning for varmt vand | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Varmtvandsind-/udløb | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Varmerens opvarmningsflade | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Varmerens vandkapacitet | liter | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Fyringsmetode | Manuel | |||||||||
| Brændstoftype | Brændstof | Brænde, briketter, kul | ||||||||
| Kedeleffektivitet | ||||||||||
| Med brænde | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Med briketter | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Med kul | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Brændstofforbrug | ||||||||||
| Brænde (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Briketter (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Kul (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Elektrisk belastning | ||||||||||
| Cirkulationsvandpumpe | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| ID-blæser uden BF | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD-blæser med APH | H.P. | Ikke relevant | Ikke relevant | Ikke relevant | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Samlet elektrisk belastning | H.P. | 4.00 | 7.00 | 10.50 | 17.00 | 23.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| Samlede dimensioner | ||||||||||
| Længde | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Bredde | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Højde | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | ||||||||||
- Brændværdien for brænde er 3500 kcal/kg.
- Brændværdien for briketter er 4000 kcal/kg.
- Brændværdien for kul er 4500 kcal/kg.
Ofte stillede spørgsmål (FAQ) om lodret trepasset røgrørs-varmtvandskedel
I en røgrørskedel passerer de varme forbrændingsgasser gennem rørene, mens vandet omgiver dem. Dette muliggør et stort varmeflade i en kompakt skal, hvilket fører til hurtigere vandopvarmning og bedre termisk respons.
Ja. VTMH-serien er specifikt designet til at håndtere biomassebriketter, som ofte er mere energitætte og ensartede i størrelse end brænde, hvilket giver en renere og mere effektiv forbrænding.
Der kræves minimal elektricitet. Da det er en kedel fyret med fast brændsel, er strømforbruget begrænset til cirkulationspumperne og styresystemerne, hvilket gør den til et fremragende valg til områder med begrænset elektrisk infrastruktur.
Vedligeholdelsen er enkel. Det lodrette røgrørsdesign giver nem adgang til rørpladerne, hvilket gør det muligt for operatører at børste og rengøre rørene periodisk for at opretholde optimal varmeoverførsel.
VTMH-serien er designet til standard varmtvandsapplikationer op til 90 °C. Ved højtryks- eller højtemperaturkrav over 100 °C bedes du kontakte vores tekniske team for et specialiseret design.
