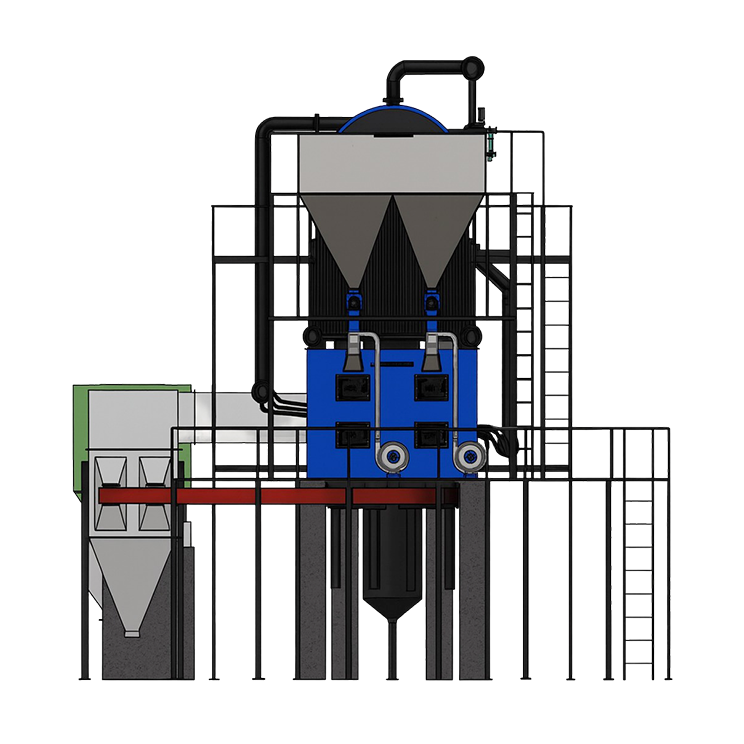

COMBIPOWER-CPDI
Parní kotel na biomasu
COMBIPOWER-CPDI (řada CP-IF) představuje vrchol moderního parního inženýrství a spojuje hybridní konstrukci s pokročilým systémem spalování ve fluidním loži. Tento kotel, navržený pro vysoce výkonné průmyslové aplikace, je „průkopníkem" ve flexibilitě paliv a umožňuje provozům přepínat mezi různými druhy biomasy a fosilních paliv bez kompromisů ve výkonu.
COMBIPOWER-CPDI, vyrobený s precizním inženýrstvím a nejmodernějším výrobním zařízením, splňuje nejnáročnější mezinárodní normy pro bezpečnost, spolehlivost a tepelnou účinnost.
Provozní rozsah
- Kapacita – 6 t/h až 20 t/h
- Palivo – dřevěná štěpka, rýžové slupky, pelety z biomasy, brikety z biomasy a drcené uhlí
- Tlak – 10,54 kg/cm² až 21 kg/cm²
Pokročilá technologie spalování ve fluidním loži
Výraznou vlastností řady CP-IF je systém In-Bed. Díky integraci konstrukce topeniště s vysoce účinnými teplosměnnými plochami dosahuje kotel:
- Vynikající absorpce tepla: Konstrukce „In-Bed" umožňuje přímý přenos tepla, čímž zkracuje dobu potřebnou k dosažení maximálních parametrů páry.
- Nesrovnatelná flexibilita paliv: Systém je optimalizován pro spalování jak nekvalitních, tak kvalitních paliv, včetně dřevěné štěpky, rýžových slupek, pelet a drceného uhlí.
- Automatický design a řízení: Vybaven automatizovaným podáváním paliva a řízením spalování, aby byl zajištěn stabilní tok páry i při kolísající kvalitě paliva.
Klíčové vlastnosti a výhody
- Vysoká kapacita páry: Schopnost produkovat až 20 tun za hodinu (t/h), díky čemuž je vhodný pro rozsáhlé průmyslové zpracování.
- Robustní hybridní konstrukce: Spojuje to nejlepší z vodotrubné a žárotrubné technologie, aby snadno zvládl vysokotlaké požadavky (až 21 kg/cm²).
- Udržitelný provoz: Navržen pro maximalizaci výhřevnosti paliv z biomasy, čímž pomáhá odvětvím snižovat uhlíkovou stopu a náklady na energii.
- Odolná konstrukce: Postaven vysoce kvalifikovanými inženýry z materiálů odolných proti opotřebení, aby byla zajištěna dlouhá provozní životnost v náročném prostředí.
Cílené aplikace v odvětvích
Vysokokapacitní výkon řady CP-IF z ní dělá ideální srdce pro:
- Papírenský a celulózový průmysl: Pro rozsáhlé sušicí procesy a zpětné získávání chemikálií.
- Cukrovary: Využívají bagasu a biomasu pro kogeneraci a zpracování.
- Textilní megaprovozy: Zajišťuje velkoobjemovou páru pro barvení, tisk a konečnou úpravu.
- Chemický a petrochemický průmysl: Podporuje vysokotlaké reaktory a destilační kolony.
- Rýžové mlýny a lihovary: Využívají rýžové slupky a další zemědělský odpad jako bezplatné palivo.
- Farmaceutické a potravinářské parky: Pro rozsáhlou sterilizaci a centralizovanou distribuci páry.
| Specifikace | Jednotka | CPDI-50 | CPDI-60 | CPDI-80 | CPDI-100 | CPDI-120 | CPDI-150 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | ||||||||||
| Výkon páry z a při 100 °C | Kg/hr | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | |||
| Provozní tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Teplota páry | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Počet tahů | No's | Čtyři | Čtyři | Čtyři | Čtyři | Čtyři | Čtyři | |||
| Počet topenišť | No's | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Výstup páry | MM | 125 | 150 | 150 | 200 | 200 | 250 | |||
| HTA | M² | 175 | 210 | 280 | 350 | 420 | 525 | |||
| Typ drceného paliva: brikety, pelety, rýžové slupky a uhlí | ||||||||||
| Účinnost kotlů s APH | ||||||||||
| Na brikety | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na pelety | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na rýžové slupky | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na uhlí | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Spotřeba paliva | ||||||||||
| Brikety (4000) | Kg/hr | 865 | 1038 | 1385 | 1731 | 2077 | 2596 | |||
| Pelety (4500) | Kg/hr | 769 | 923 | 1231 | 1538 | 1846 | 2308 | |||
| Rýžové slupky (3000) | Kg/hr | 1154 | 1385 | 1846 | 2308 | 2769 | 3462 | |||
| Uhlí (4500) | Kg/hr | 750 | 900 | 1200 | 1500 | 1800 | 2250 | |||
| Elektrická zátěž | ||||||||||
| Napájecí čerpadlo vody | H.P. | 6.00 | 7.50 | 7.50 | 10.00 | 15.00 | 15.00 | |||
| I.D. ventilátor bez BF | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| F.D. ventilátor | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| S.F.D. ventilátor | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Šnekový podavač s VFD | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Celková elektrická zátěž | H.P. | 56.00 | 67.50 | 93.50 | 116.00 | 145.00 | 175.00 | |||
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | ||||||||||
- Výhřevnost briket je 4000 kcal/kg.
- Výhřevnost pelet je 4500 kcal/kg.
- Výhřevnost rýžových slupek je 3000 kcal/kg.
- Výhřevnost uhlí je 4500 kcal/kg.
Často kladené otázky (FAQ) o parním kotli na biomasu
Systém In-Bed umísťuje teplosměnné trubky přímo do lože topeniště. To umožňuje mnohem rychlejší přenos tepla a vyšší účinnost, zejména při spalování paliv z biomasy s vysokou vlhkostí nebo proměnlivou velikostí.
Ano, řada CP-IF je navržena pro „flexibilitu paliv". Lze ji nakonfigurovat pro spalování směsi paliv z biomasy (jako rýžové slupky nebo dřevěná štěpka) a drceného uhlí, což vám umožňuje přepínat na základě sezónní dostupnosti paliva a ceny.
t/h (tun za hodinu) měří hmotnost vyrobené páry za hodinu, což je standard pro velké parní kotle. Jedna tuna za hodinu odpovídá zhruba 600 000 kcal/h. Řada CP-IF je postavena pro rozsáhlé potřeby páry počínaje 6 t/h.
Rozhodně. Vzhledem k vysokému tlaku (až 21 kg/cm²) a velké kapacitě jsou všechny jednotky COMBIPOWER-CPDI vyráběny a certifikovány v souladu s indickými předpisy pro kotle (IBR).
Naše konstrukce zajišťuje úplné spalování v topeništi, čímž minimalizuje nespálené částice. Kromě toho poskytujeme integrované zařízení pro regulaci znečištění (jako tkaninové filtry nebo cyklony), aby výfuk splňoval environmentální normy.
