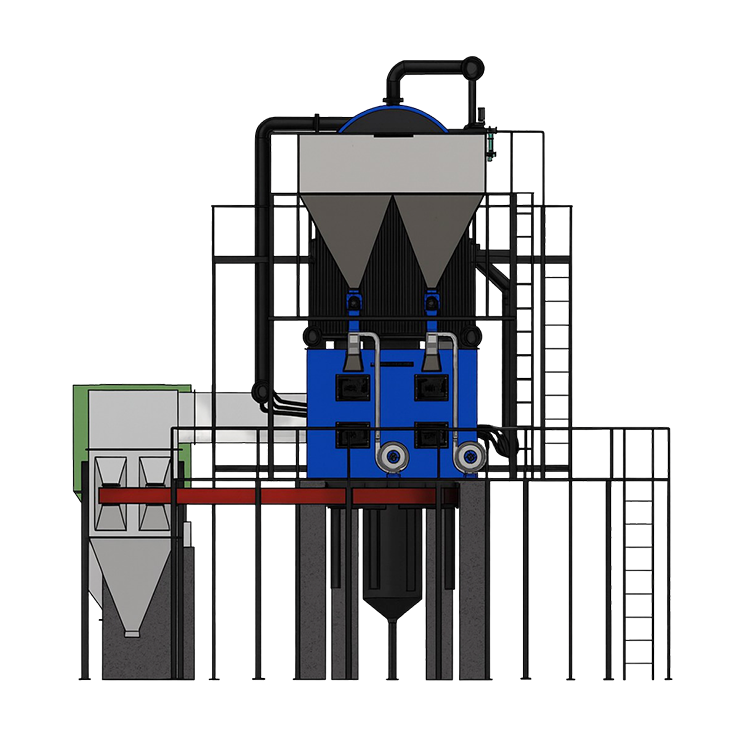

COMBIPOWER-CPDI
Parný kotol na biomasu
COMBIPOWER-CPDI (séria CP-IF) predstavuje vrchol moderného parného inžinierstva, spájajúc hybridnú konštrukciu s pokročilým systémom spaľovania v lôžku. Kotol, navrhnutý pre vysokovýkonné priemyselné aplikácie, je „priekopníkom“ vo flexibilite paliva, čo prevádzkam umožňuje prepínať medzi rôznou biomasou a fosílnymi palivami bez ohrozenia výkonu.
Vyrobený s presným inžinierstvom a najmodernejším výrobným zariadením, COMBIPOWER-CPDI spĺňa najnáročnejšie medzinárodné normy bezpečnosti, spoľahlivosti a tepelnej účinnosti.
Prevádzkový rozsah
- Kapacita – 6 t/h až 20 t/h
- Palivo – drevné štiepky, ryžové plevy, pelety z biomasy, brikety z biomasy a drvené uhlie
- Tlak – 10,54 kg/cm² až 21 kg/cm²
Pokročilá technológia spaľovania v lôžku
Výnimočnou vlastnosťou série CP-IF je systém „In-Bed“. Integráciou konštrukcie ohniska s vysoko účinnými plochami prenosu tepla kotol dosahuje:
- Vynikajúcu absorpciu tepla: Konštrukcia „In-Bed“ umožňuje priamy prenos tepla, čím sa skracuje čas potrebný na dosiahnutie vrcholových parametrov pary.
- Neprekonateľnú flexibilitu paliva: Systém je optimalizovaný na spaľovanie palív nízkej aj vysokej kvality vrátane drevných štiepok, ryžových pliev, peliet a drveného uhlia.
- Automatické vyhotovenie a riadenie: Vybavený automatizovaným podávaním paliva a reguláciou spaľovania, čím zaisťuje stály prietok pary aj pri kolísajúcej kvalite paliva.
Kľúčové vlastnosti a výhody
- Vysoká kapacita pary: Schopný vyrobiť až 20 ton za hodinu (t/h), vďaka čomu je vhodný pre veľkorozmerné priemyselné spracovanie.
- Robustná hybridná konštrukcia: Spája to najlepšie z vodotrubkovej a dymotrubkovej technológie, aby ľahko zvládla vysokotlakové požiadavky (do 21 kg/cm²).
- Udržateľná prevádzka: Navrhnutý na maximalizáciu výhrevnosti palív z biomasy, čo pomáha priemyslu znižovať uhlíkovú stopu a energetické náklady.
- Odolná konštrukcia: Vyrobený vysoko kvalifikovanými inžiniermi z materiálov odolných voči opotrebeniu, čím zaisťuje dlhú prevádzkovú životnosť v náročných podmienkach.
Cielené priemyselné aplikácie
Vysoký výkon série CP-IF z nej robí ideálne srdce pre:
- Papierenský a celulózový priemysel: Pre veľkoobjemové sušenie a spätné získavanie chemikálií.
- Cukrovary: Využitie bagasy a biomasy pre kogeneráciu a spracovanie.
- Veľké textilné komplexy: Poskytovanie veľkoobjemovej pary na farbenie, tlač a dokončovanie.
- Chemický a petrochemický priemysel: Podpora vysokotlakových reaktorov a destilačných kolón.
- Ryžové mlyny a liehovary: Využitie ryžových pliev a iného poľnohospodárskeho odpadu ako bezplatného paliva.
- Farmaceutické a potravinárske parky: Pre veľkoobjemovú sterilizáciu a centralizovanú distribúciu pary.
| Špecifikácia | Jednotka | CPDI-50 | CPDI-60 | CPDI-80 | CPDI-100 | CPDI-120 | CPDI-150 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | ||||||||||
| Výkon pary z a pri 100 °C | Kg/hr | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | |||
| Prevádzkový tlak | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | |||
| Teplota pary | °C | 183 | 183 | 183 | 183 | 183 | 183 | |||
| Počet ťahov | No's | Štyri | Štyri | Štyri | Štyri | Štyri | Štyri | |||
| Počet ohnísk | No's | 1 | 1 | 1 | 1 | 1 | 1 | |||
| Výstup pary | MM | 125 | 150 | 150 | 200 | 200 | 250 | |||
| HTA | M² | 175 | 210 | 280 | 350 | 420 | 525 | |||
| Typ drveného paliva: brikety, pelety, ryžové plevy a uhlie | ||||||||||
| Účinnosť kotlov s APH | ||||||||||
| Na briketách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na peletách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na ryžových plevách | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | |||
| Na uhlí | % | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | 80 +/-2 | |||
| Spotreba paliva | ||||||||||
| Brikety (4000) | Kg/hr | 865 | 1038 | 1385 | 1731 | 2077 | 2596 | |||
| Pelety (4500) | Kg/hr | 769 | 923 | 1231 | 1538 | 1846 | 2308 | |||
| Ryžové plevy (3000) | Kg/hr | 1154 | 1385 | 1846 | 2308 | 2769 | 3462 | |||
| Uhlie (4500) | Kg/hr | 750 | 900 | 1200 | 1500 | 1800 | 2250 | |||
| Elektrická záťaž | ||||||||||
| Napájacie vodné čerpadlo | H.P. | 6.00 | 7.50 | 7.50 | 10.00 | 15.00 | 15.00 | |||
| I.D. ventilátor bez BF | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| F.D. ventilátor | H.P. | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 | |||
| S.F.D. ventilátor | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Skrutkový podávač s VFD | H.P. | 3.00 | 3.00 | 6.00 | 6.00 | 10.00 | 10.00 | |||
| Celková elektrická záťaž | H.P. | 56.00 | 67.50 | 93.50 | 116.00 | 145.00 | 175.00 | |||
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | ||||||||||
- GCV brikiet je 4000 kcal/kg.
- GCV peliet je 4500 kcal/kg.
- GCV ryžových pliev je 3000 kcal/kg.
- GCV uhlia je 4500 kcal/kg.
Často kladené otázky (FAQ) o parnom kotle na biomasu
Systém In-Bed umiestňuje výmenníkové rúrky priamo do lôžka ohniska. To umožňuje výrazne rýchlejší prenos tepla a vyššiu účinnosť, obzvlášť pri spaľovaní biomasy s vysokou vlhkosťou alebo rôznymi veľkosťami.
Áno, séria CP-IF je navrhnutá pre „flexibilitu paliva“. Možno ju nakonfigurovať na spaľovanie zmesi biomasy (napríklad ryžových pliev alebo drevných štiepok) a drveného uhlia, čo umožňuje prepínanie na základe sezónnej dostupnosti a ceny paliva.
t/h (tony za hodinu) meria hmotnosť vyrobenej pary za hodinu, čo je štandard pre veľké parné kotly. Jedna tona za hodinu zodpovedá približne 6 00 000 kcal/hod. Séria CP-IF je vyrobená pre veľkoobjemové požiadavky na paru počnúc 6 t/h.
Rozhodne áno. Vzhľadom na vysoký tlak (do 21 kg/cm²) a veľkú kapacitu sú všetky jednotky COMBIPOWER-CPDI vyrábané a certifikované podľa Indian Boiler Regulations (IBR).
Naša konštrukcia zaisťuje úplné spaľovanie v ohnisku, čím sa minimalizujú nespálené častice. Okrem toho poskytujeme integrované zariadenia na reguláciu znečistenia (napríklad vakové filtre alebo cyklóny), aby výfuk spĺňal environmentálne normy.
